sca116/126
modbus输出倾角传感器

单/双轴倾角测量

量程±1~±180°可选

两种通信协议可选

dc 9~36v宽电压输入

宽温工作-40~ 85℃

分辨率0.01°

ip67防护等级

高抗振性能>2000g

直接引线式接口

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

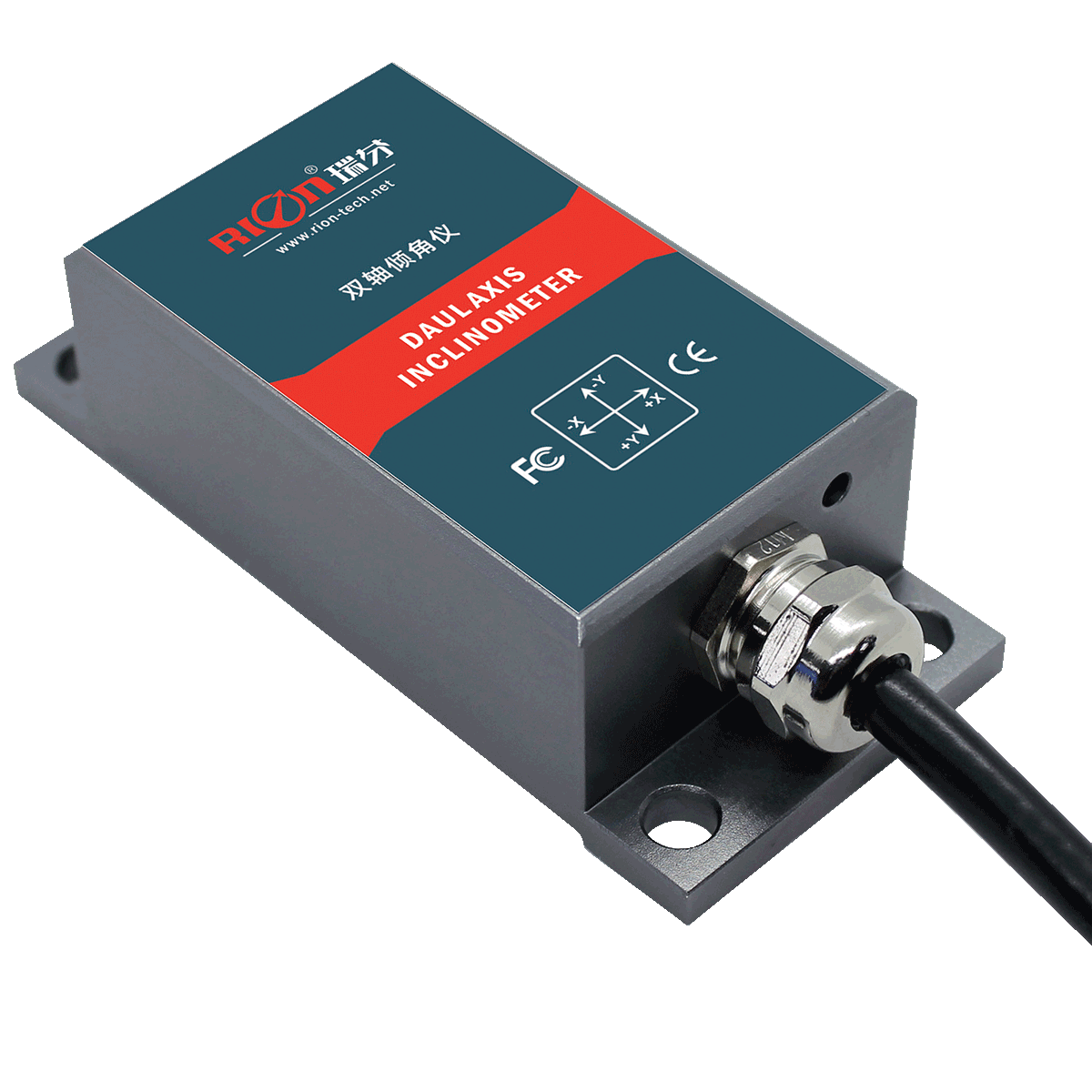

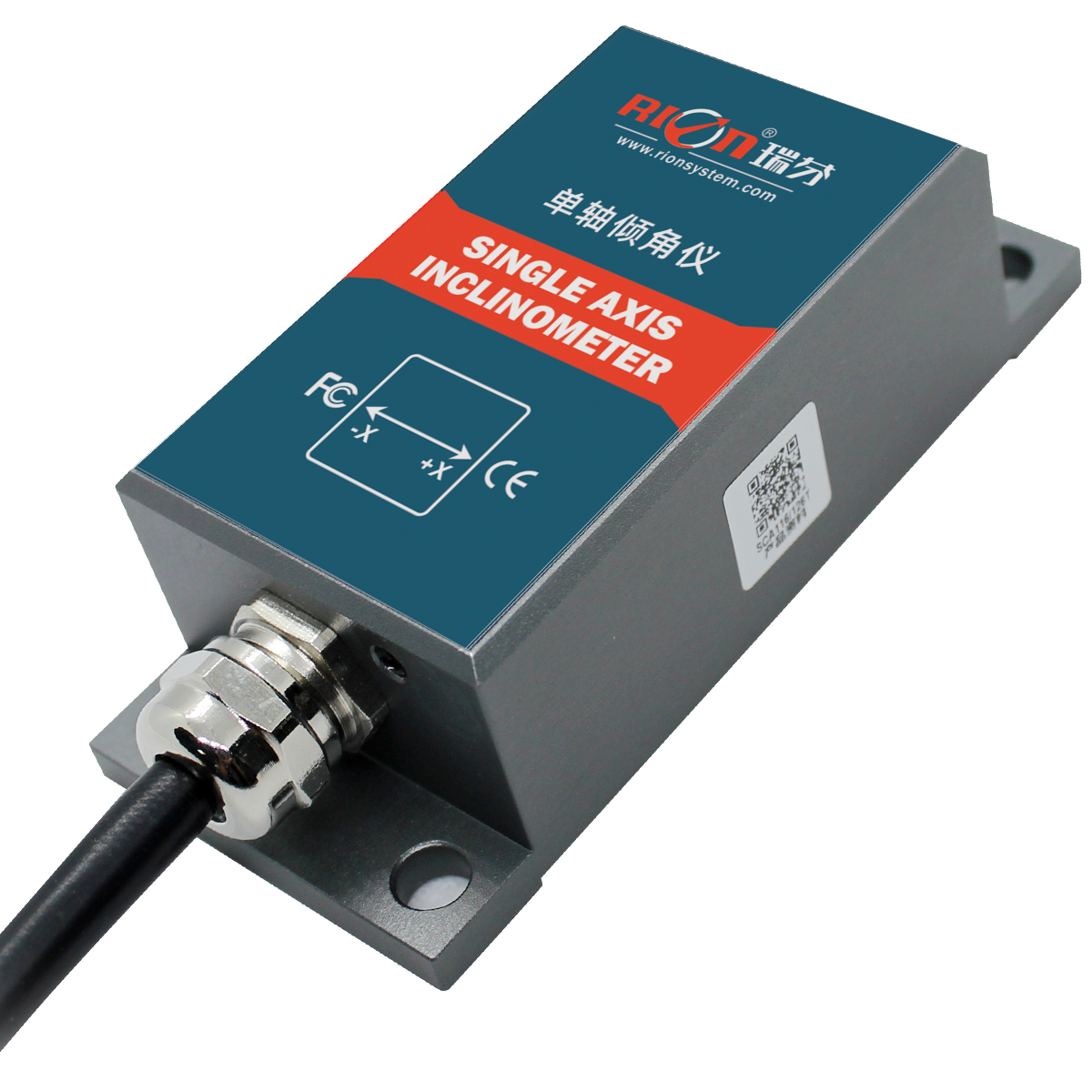

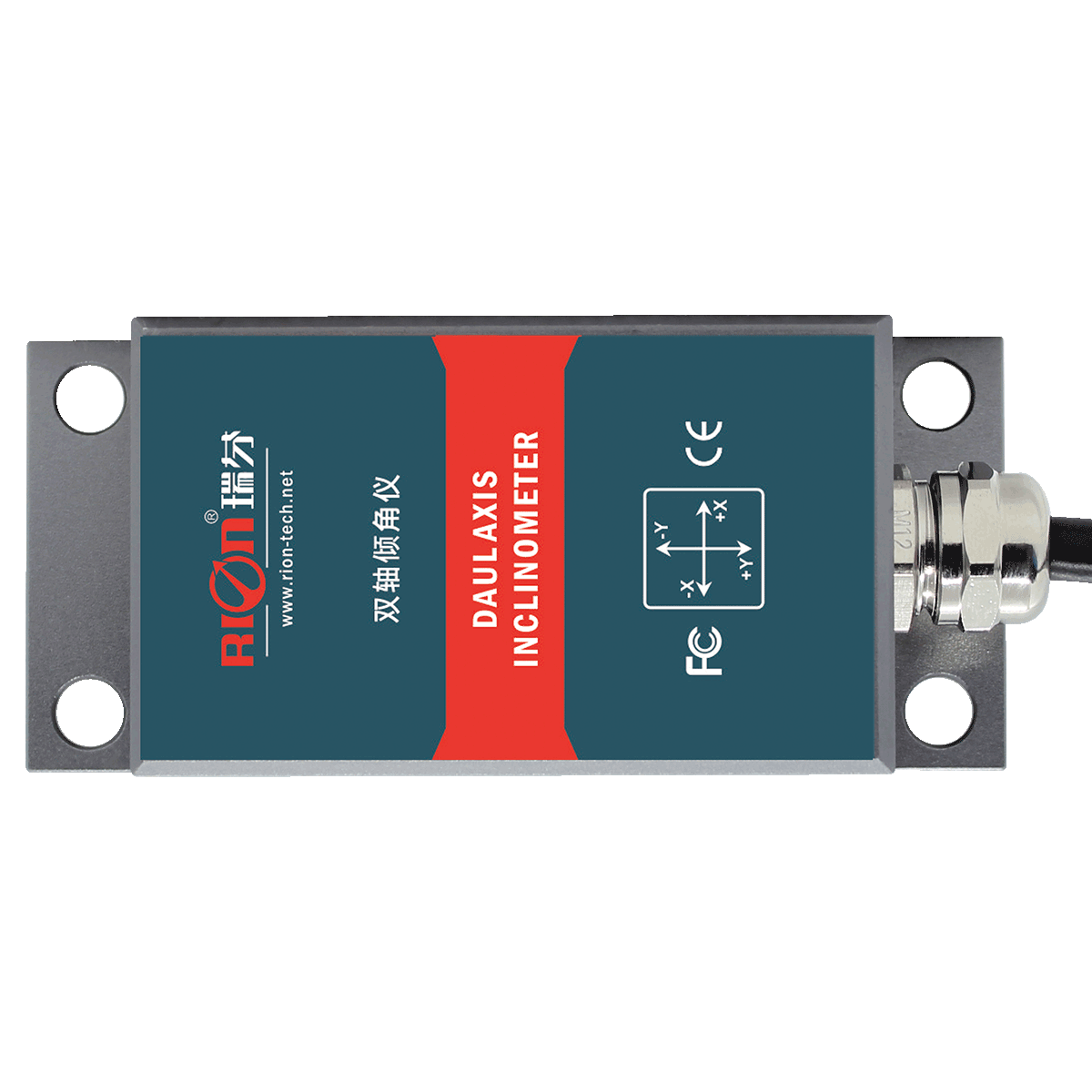

sca116t/sca126t是瑞芬科技针对工业现场控制领域推出modbus输出型单/双轴倾角传感器,采用rs485硬件差分总线传输数据。内置精度高的16bit a/d差分转换器,通过5阶滤波算法,从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。

由于内置精度高的数字温感器,可根据内置温度传感器的变化修正传感器温度漂移,保障产品在低温与高温环境下的高重复性。输出响应频率标准可达18hz,如需更高的响应频率我司可根据用户定制。产品属于真正工业级产品,性能可靠稳定,扩展性好,多种输出可供选择。适合应用于各种恶劣工业控制环境。

应用范围

铁路机车监测

各种工程机械倾角测量

地质设备倾斜监测

石油钻井设备

雷达车辆平台检测

地下钻机姿态导航

基于倾角的方向测量

船舶航行姿态测量

盾构顶管应用

性能指标

sca116/126t

条件

参数

单位

测量范围


±10

±30

±60

±90

°

测量轴


x/xy

x/xy

x/xy

x/xy

分辨率


0.01

0.01

0.01

0.01

°

测量精度

@25℃

0.02

0.03

0.05

0.06

°

长期稳定性


0.05

0.05

0.05

0.05


零点温度系数

-40~85℃

±0.006

±0.006

±0.006

±0.006

°/℃

灵敏度温度系数

-40~85℃

≤100

≤100

≤100

≤100

ppm/℃

上电启动时间


0.5

0.5

0.5

0.5

s

响应时间


0.02

0.02

0.02

0.02

s

输出速率

5hz、15hz、35hz、50hz可设置

通信协议

瑞芬68协议 /modbus

电磁兼容性

依照en61000和gbt17626

平均无故障工作时间

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000hz

防水等级

ip67

电缆线

标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.4mm2

重量

≤220g(含1米电缆线)

产品电气参数

参数

条件

最小值

典型值

最大值

单位

供电电压

标准

9

12、24

36

v


可定制


5


v

工作电流

5v


42


ma

12v


26


ma

24


17


ma

工作温度


-40


85

存储温度


-40


85


尺寸图

尺寸说明

  • 外壳尺寸

    l90×w40×h26mm

  • 安装尺寸

    l78×w29×h4.5mm

  • 安装螺丝

    4颗m6螺丝
