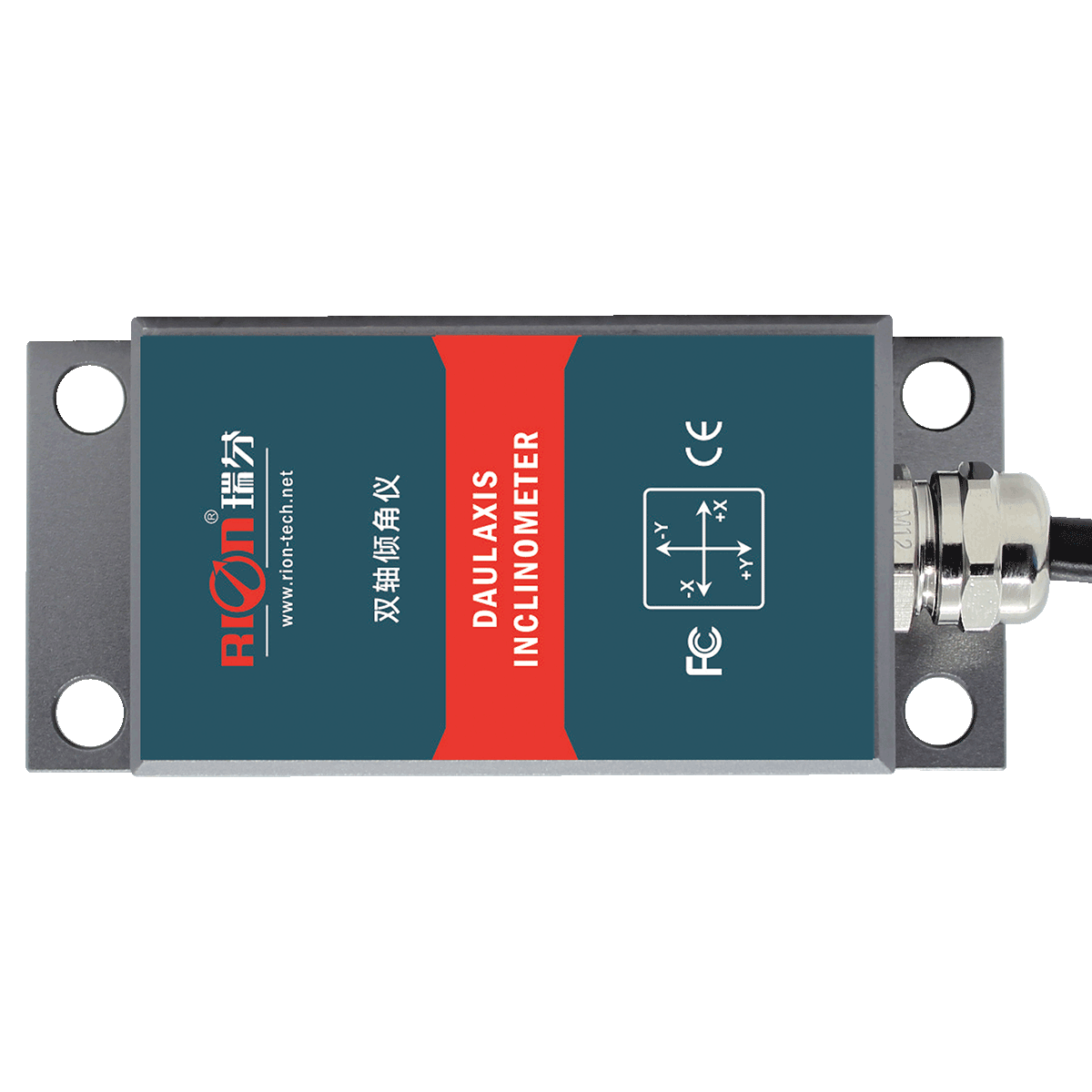

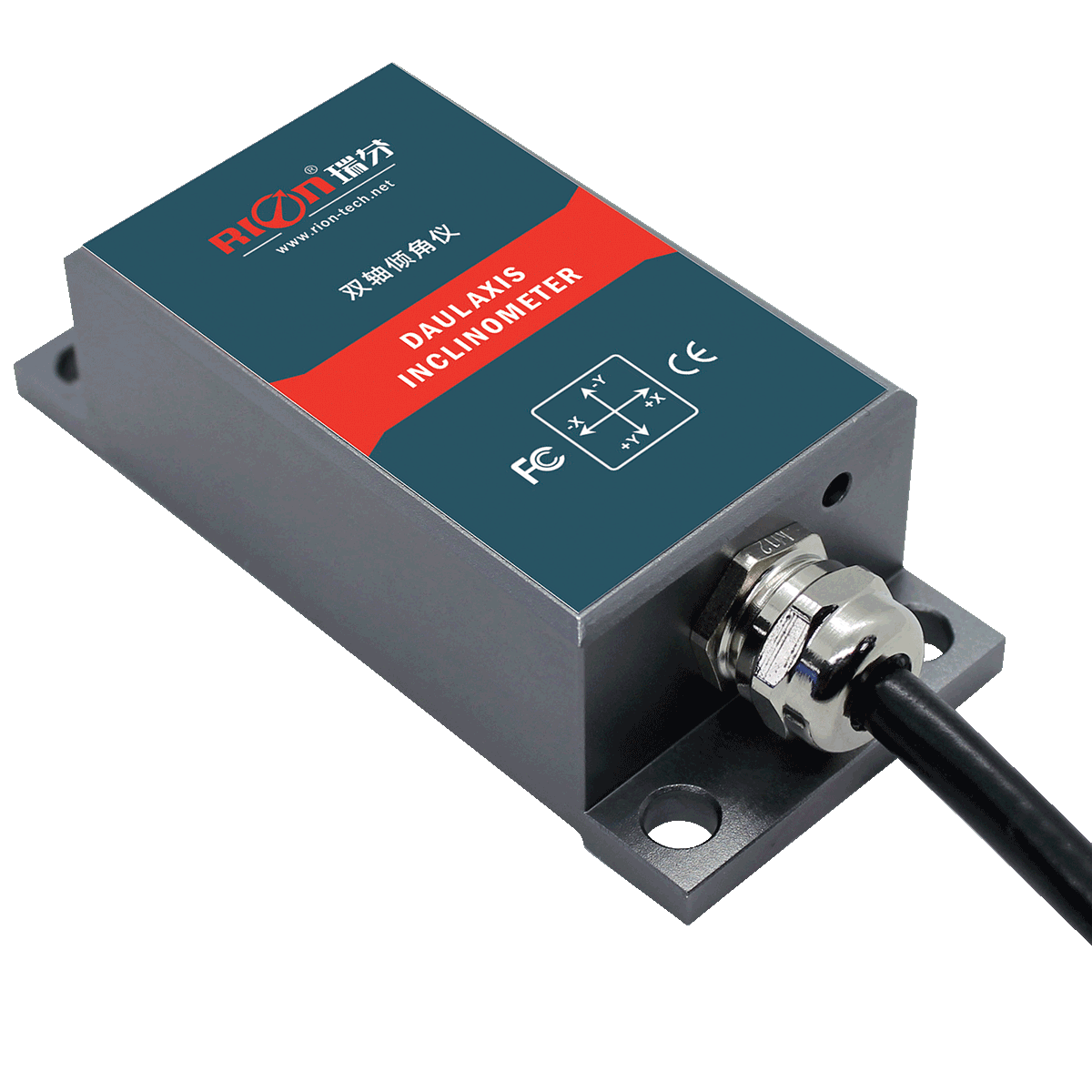

双轴电流型倾角传感器
单/双轴倾角测量
量程±1～±180°可选
精度：0.03°
宽电压输入9～36v
输出方式4～20ma
宽温工作-40～ 85℃
ip67防护等级
高抗振性能>2000g
分辨率0.01°
小体积90×40×26mm（可定制）
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍

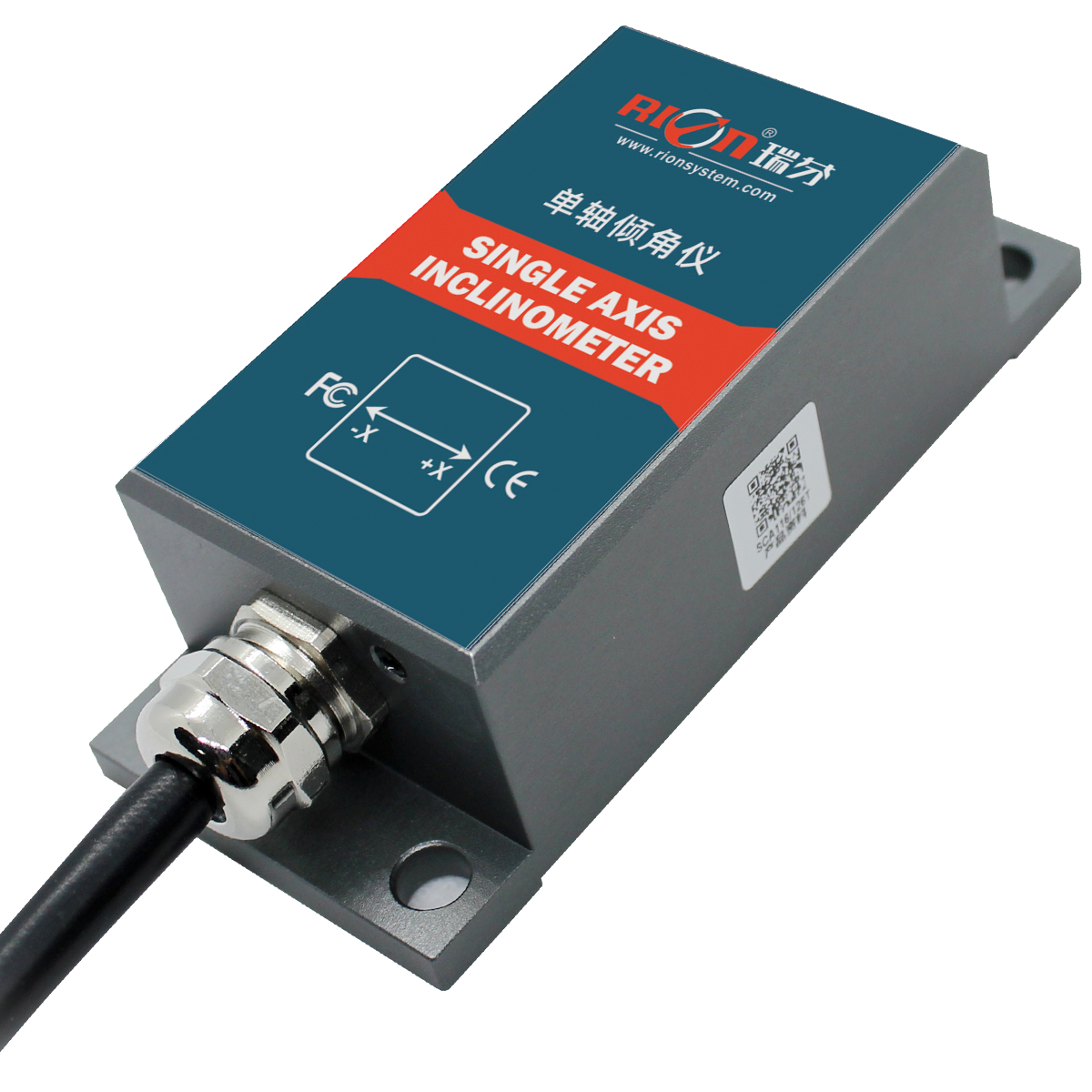

sca118t/sca128t是一款标准工业输出型单/双轴倾角仪，标准电流4～20ma输出，可长距离传输达2000米。输出信号抗干扰性强，专用于恶劣环境工作的工程机械设备。产品采用高新的mems传感生产工艺生产，对温度误差和非线性误差做出了精准的补偿和修正,小量程精度可达0.05°（更多精度指标请参考产品性能表），准确度高、体积小、封装工艺高、承受冲击震动能力佳，产品内置抗射频，采用抗电磁干扰电路，尤其适合应用地下非开挖型机械及其它恶劣工业环境。该产品除了比市场普通产品技术参数好之外，在产品的可靠性与稳定性上也采用工业应用级别mcu、三防pcb板、进口电缆、宽温屏蔽金属外壳等各种措施来提高产品的工业级别。
应用范围
桥梁与大坝监测
地质设备倾斜监测
矿业机械、石油钻井设备
设备水平控制
对准控制、弯曲控制
性能指标
| sca118t/128t | 条件 | 参数 | 单位 | ||||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ±180 | ° |
| 测量轴 | | x/xy | x/xy | x/xy | x/xy | x | 轴 |
| 零点输出 | 0°的输出 | 12 | 12 | 12 | 12 | 12 | ma |
| 分辨率 | | 0.01 | 0.01 | 0.02 | 0.03 | 0.05 | ° |
| 测量精度 | @25℃ | 0.03 | 0.05 | 0.06 | 0.08 | 0.1 | ° |
| 零点温度系数 | -40～85℃ | ±0.006 | ±0.006 | ±0.006 | ±0.006 | ±0.006 | °/℃ |
| 灵敏度温度系数 | -40～85℃ | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ppm/℃ |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | s |
| 响应频率 | 20hz | ||||||
| 电磁兼容性 | 依照en61000和gbt17626c | ||||||
| 平均无故障工作时间 | ≥98000小时/次 | ||||||
| 绝缘电阻 | ≥100兆欧 | ||||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||||||
| 抗振动 | 10grms、10～1000hz | ||||||
| 防水等级 | ip67 | ||||||
| 电缆线 | 标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.4mm2 | ||||||
| 重量 | ≤220g(含1米电缆线） | ||||||
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 9 | 12、24 | 36 | v |
| 工作电流 | | | 50 | | ma |
| 输出负载 | 电阻性 | | 240 | 1000 | ω |
| 工作温度 | | -40 | | 85 | ℃ |
| 存储温度 | | -40 | | 85 | ℃ |
尺寸图
尺寸说明
-
外壳尺寸
l90×w40×h26mm
-
安装尺寸
l78×w29×h4.5mm
-
安装螺丝
4颗m6螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
