电压输出型单/双轴倾角传感器
单/双轴倾角测量
量程±1～±180°可选
分辨率0.01°
宽电压输入9～36v
输出方式0～5v
宽温工作-40～ 85℃
ip67防护等级
高抗振性能>2000g
小体积90×40×26mm（可定制）
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍

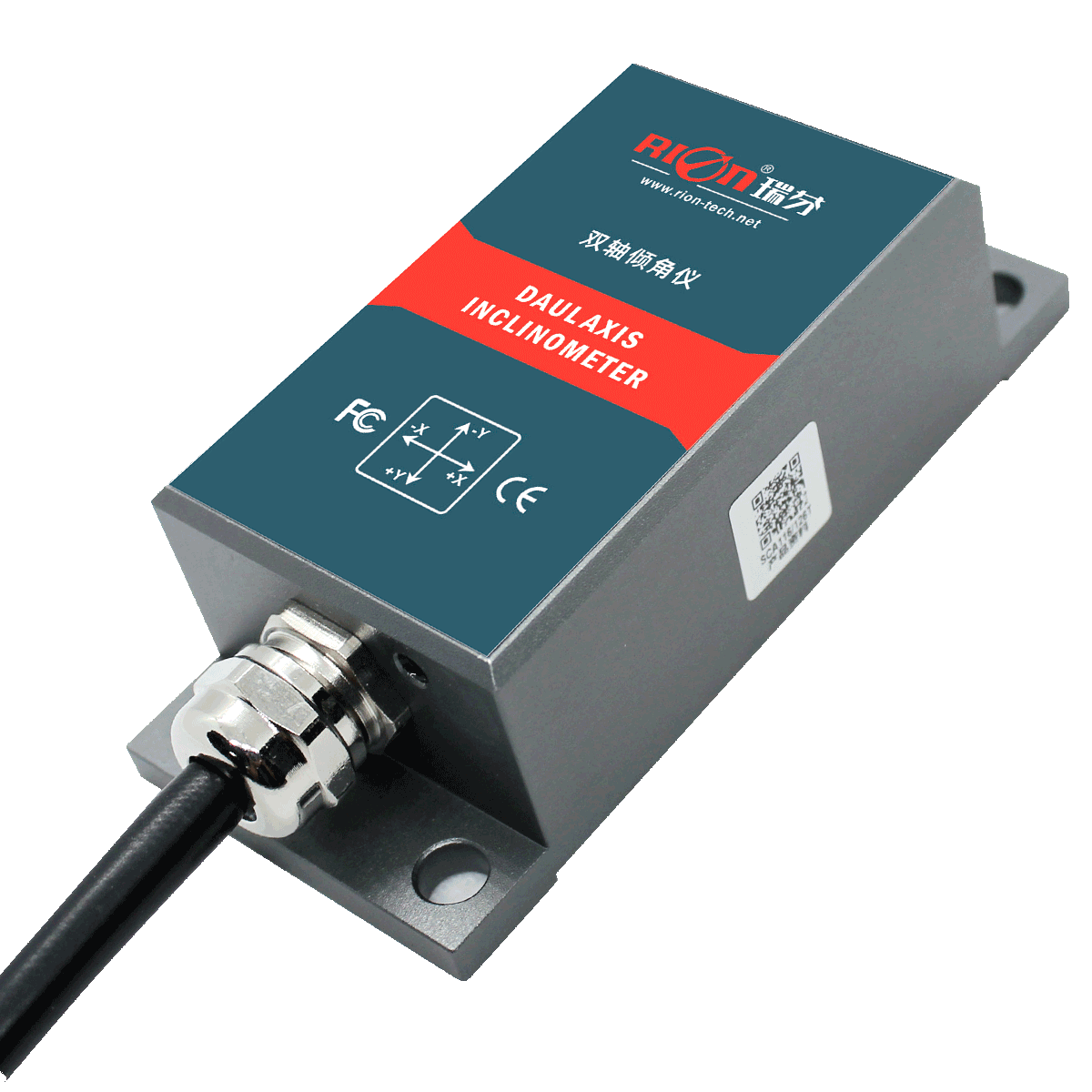

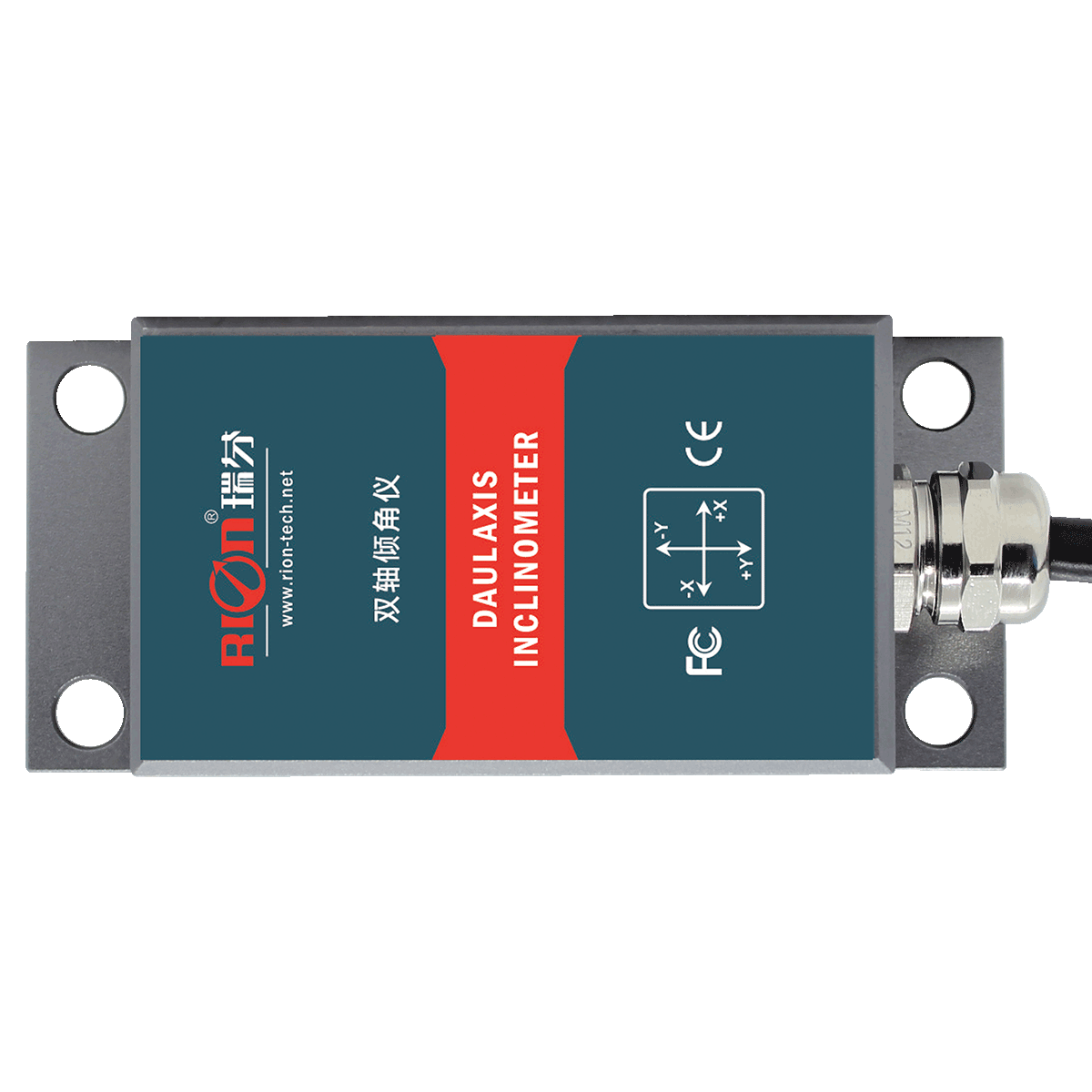

sca110t/sca120t是一款模拟电压输出的单双轴倾角传感器，用户只需采集传感器的电压值就可计算出当前物体的倾斜度。内置(mems)微型固体摆捶，通过测量静态重力场变化，转换成倾角变化，变化通过电压（0-5v）方式输出；主要用来测量物体与水平面的倾斜。
本产品采用非接触式测量原理，能实时输出当前的姿态倾角，安装简单。mems传感生产工艺，精度高、体积小、抗外界电磁干扰能力强、承受冲击振动能力强，是工业设备、平台测量姿态的理想选择！
应用范围
桥梁与大坝监测
地质设备倾斜监测
矿业机械、石油钻井设备
设备水平控制
对准控制、弯曲控制
性能指标
| sca110t/120t | 条件 | 参数 | 单位 | ||||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ±180 | ° |
| 测量轴 | | x/xy | x/xy | x/xy | x/xy | x | 轴 |
| 零点输出 | 0°的输出 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | v |
| 分辨率 | | 0.01 | 0.01 | 0.02 | 0.03 | 0.05 | ° |
| 测量精度 | @25℃ | 0.03 | 0.05 | 0.06 | 0.08 | 0.1 | ° |
| 零点温度系数 | -40～85℃ | ±0.006 | ±0.006 | ±0.006 | ±0.006 | ±0.006 | °/℃ |
| 灵敏度温度系数 | -40～85℃ | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ppm/℃ |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | s |
| 响应频率 | 20hz | ||||||
| 电磁兼容性 | 依照en61000和gbt17626c | ||||||
| 平均无故障工作时间 | ≥98000小时/次 | ||||||
| 绝缘电阻 | ≥100兆欧 | ||||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||||||
| 抗振动 | 10grms、10～1000hz | ||||||
| 防水等级 | ip67 | ||||||
| 电缆线 | 标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.4mm2 | ||||||
| 重量 | ≤220g(含1米电缆线） | ||||||
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 9 | 12、24 | 36 | v |
| | 可选装 | | 5 | | v |
| 工作电流 | | | 30 | | ma |
| 输出负载 | 电阻性 | 10 | | | kω |
| | 电容性 | | | 20 | nf |
| 工作温度 | | -40 | | 85 | ℃ |
| 存储温度 | | -40 | | 85 | ℃ |

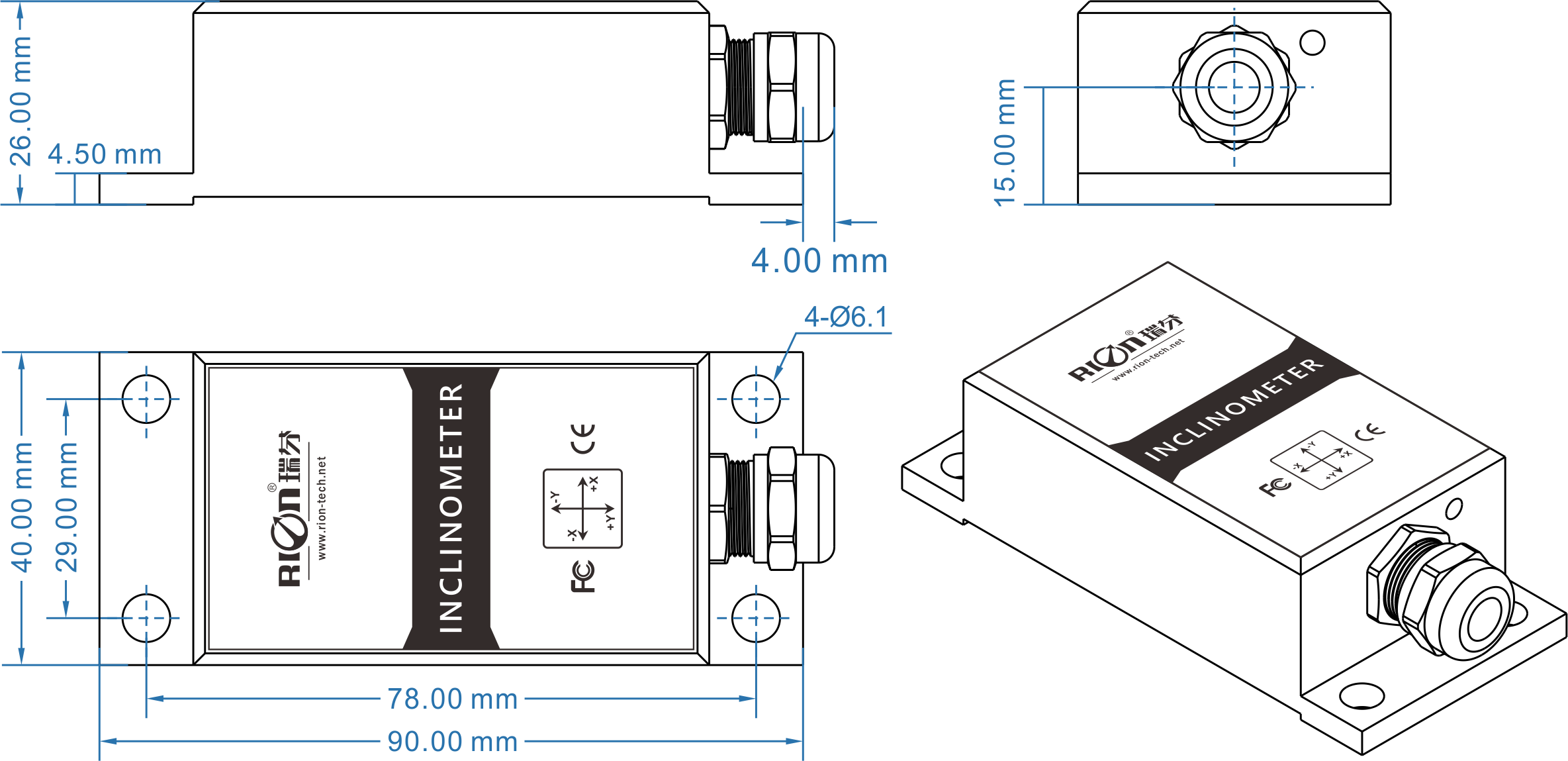

尺寸图
尺寸说明
-
外壳尺寸
l90×w40×h26mm
-
安装尺寸
l78×w29×h4.5mm
-
安装螺丝
4颗m6螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
