数字输出型单倾角传感器
单/双轴倾角测量
量程±1～±90°可选
尺寸：90×50×34mm
dc 9～36v宽电压输入
宽温工作-40～ 85℃
分辨率0.001°
ip67防护等级
高抗振性能>2000g

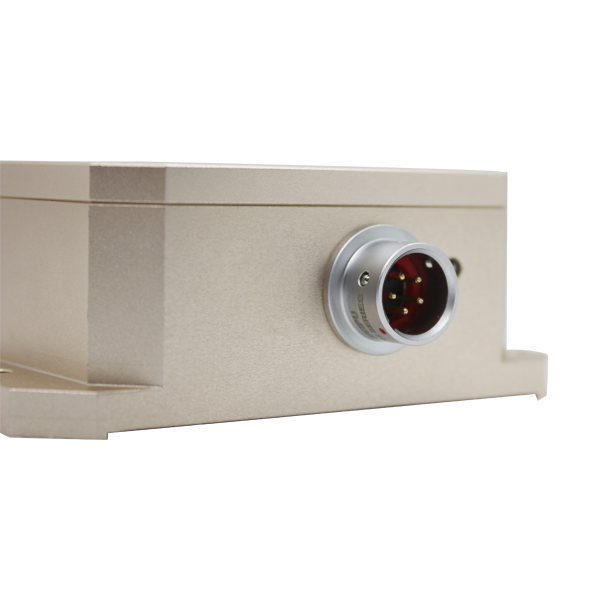

防水航空插头
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
hca516t/hca526t是瑞芬科技开发的一款双轴精度高的双轴倾角仪， 传承sca系列的稳定性,而精度得到有效提高、温度漂移性能更优更稳，另外系统内置精度高的16bit a/d差分转换器，同时通过5阶滤波算法，从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。输出接口rs485、rs232、rs422、ttl可选。由于内置了精度高的数字温感器，可根据内置温度传感器的变化修正传感器温度漂移（温度输出可选），保障产品在低温与高温环境下的高重复性。输出响应频率可达100hz,如需更高的响应频率我司可根据用户定制。产品属于真正工业级产品，性能可靠，扩展性好。适合应用于各种恶劣工业控制环境。
应用范围
铁路机车监测
各种工程机械倾角测量
地质设备倾斜监测
石油钻井设备
船舶航行姿态测量
盾构顶管应用
性能指标
| hca516/526t | 条件 | 参数 | 单位 | |||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ° |
| 测量轴 | | x /xy | x /xy | x /xy | x /xy | 轴 |
| 分辨率 | | 0.001 | 0.001 | 0.001 | 0.001 | ° |
| 测量精度 | @25℃ | 0.005 | 0.01 | 0.02 | 0.05 | °(rms) |
| 长期稳定性 | | 0.01 | 0.02 | 0.05 | 0.08 | ° |
| 零点温度系数 | -40～85℃ | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/℃ |
| 灵敏度温度系数 | -40～85℃ | ≤50 | ≤50 | ≤50 | ≤100 | ppm/℃ |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | s |
| 响应频率 | | 20 | 20 | 20 | 20 | hz |
| 输出速率 | 5hz、15hz、35hz、50hz可设置 | |||||
| 输出信号 | rs232/rs485/rs422/ttl/modbus | |||||
| 电磁兼容性 | 依照en61000和gbt17626 | |||||
| 平均无故障工作时间 | ≥98000小时/次 | |||||
| 绝缘电阻 | ≥100兆欧 | |||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | |||||
| 抗振动 | 10grms、10～1000hz | |||||
| 防水等级 | ip67 | |||||
| 电缆线 | 标配1米长度、耐磨、宽温、屏蔽电缆线4*0.4mm2航空连接器 | |||||
| 重量 | ≤250g(不含电缆线) | |||||
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 9 | 12、24 | 36 | v |
| | 可定制 | | 其它电压 | | v |
| 工作电流 | 无负载 | | 50 | | ma |
| 工作温度 | | -40 | | 85 | ℃ |
| 存储温度 | | -40 | | 85 | ℃ |

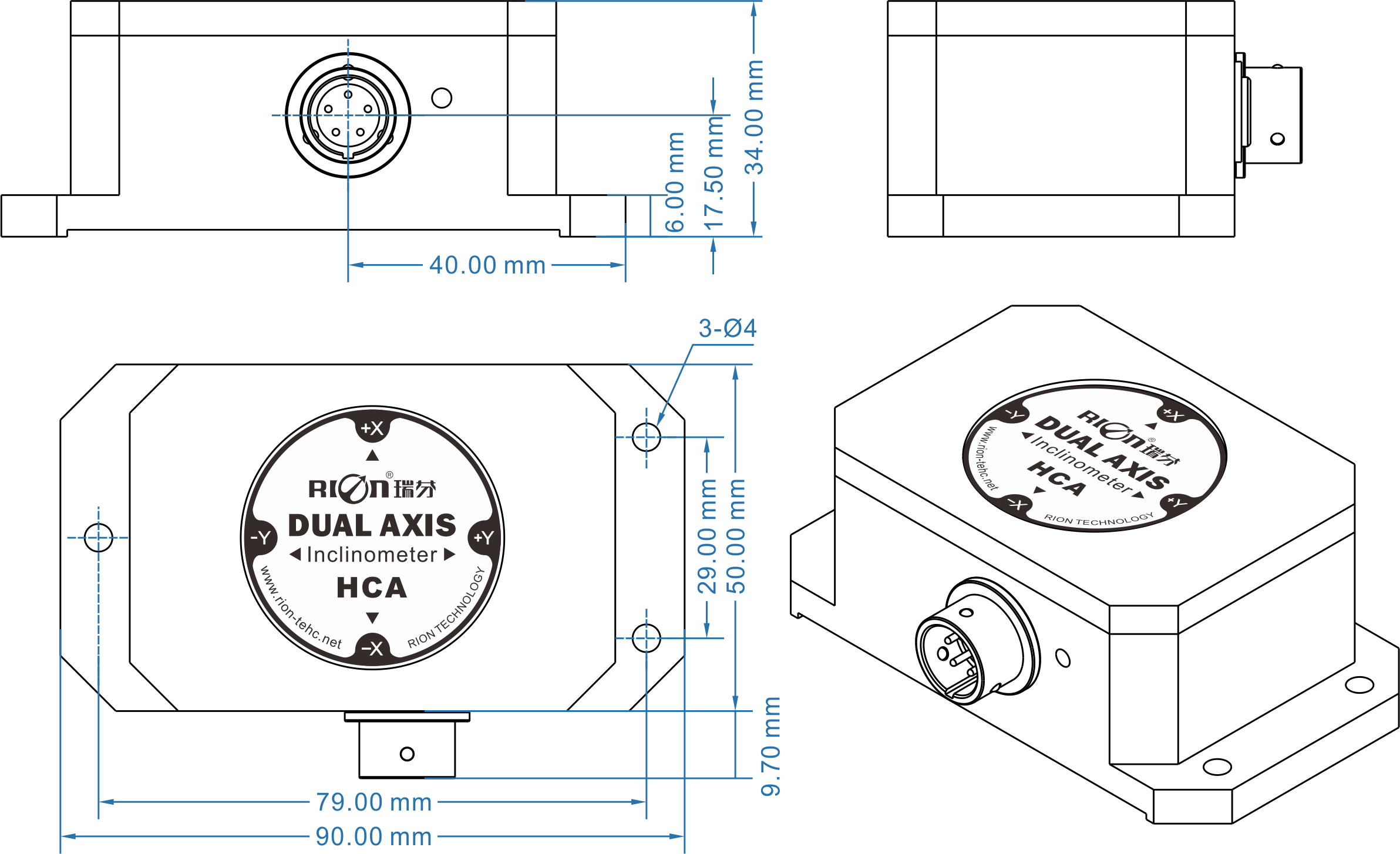

尺寸图
尺寸说明
-
外壳尺寸
l90×w50×h34mm
-
安装尺寸
l79×w29×h6mm
-
安装螺丝
3颗m4螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
