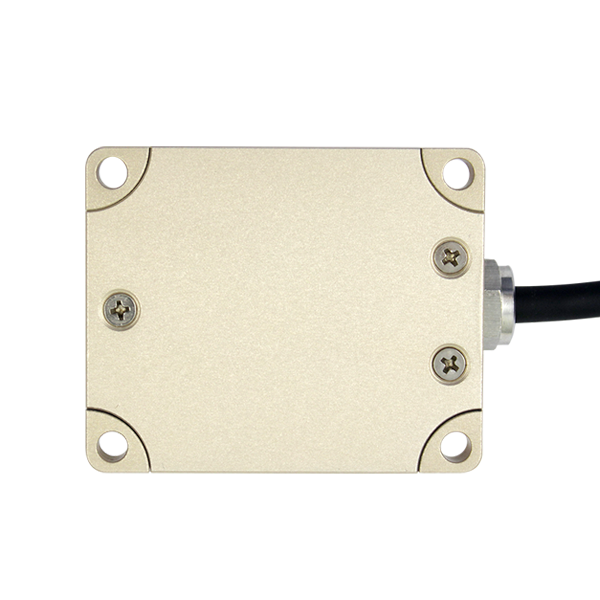

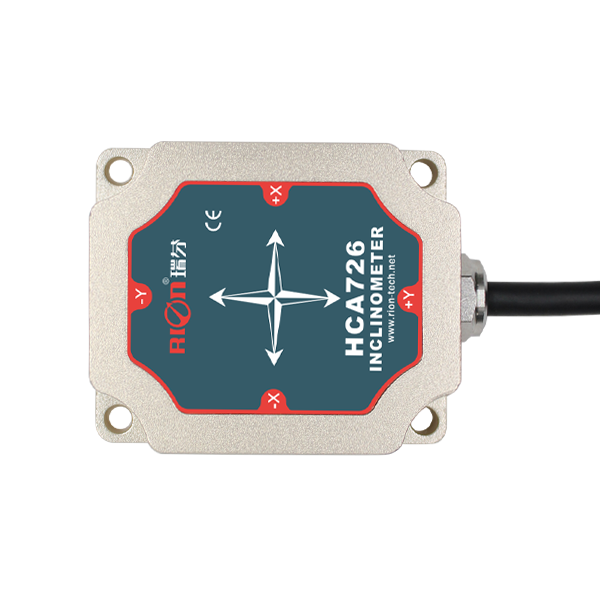

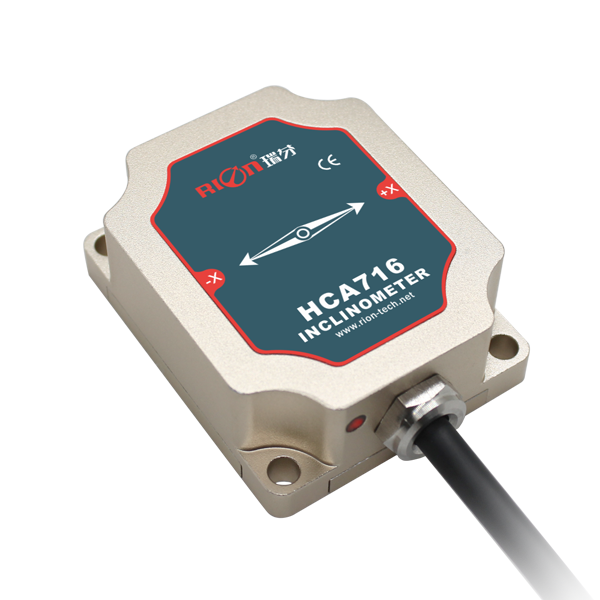

产品介绍
hca716s/hca726s是瑞芬科技针对工业现场控制领域推出小体积精度高的单/双轴倾角仪，采用rs485/rs232串行通行接口。内置精度高的24bit a/d差分转换器，通过5阶滤波算法，从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。该产品集成高新技mems倾角单元，测量范围达到±180°，全量程精度0.01°，可轻松实现双轴与单轴倾角测量。产品属于真正工业级产品，性能可靠稳定，扩展性好，多种输出可供选择。适合应用于古建筑、危房、古墙等监测以及大量程精度高的测量工业现场。
应用范围
古建筑、危房监测
医疗设备角度控制
地下钻机姿态导航
铁路轨距尺、轨距仪测平
定向卫星通讯天线的俯仰角测量
性能指标
| hca716/hca726 | 条件 | 参数 | 单位 | |||||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ±180 | ° | |
| 测量轴 | | x y | x y | x y | x y | x | 轴 | |
| 分辨率 | | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | ° | |
| 精度 | 最大绝对误差 （mae） | 室温 | 0.008 | 0.01 | 0.01 | 0.02 | 0.02 | ° |
| 均方根值误差（rmse） | 室温 | 0.004 | 0.005 | 0.005 | 0.006 | 0.006 | ° | |
| 零点温度系数 | -40～85℃ | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | °/℃ | |
| 灵敏度温度系数 | -40～85℃ | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | %/℃ | |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | s | |
| 响应频率 | 20hz | |||||||
| 输出信号 | ttl /rs232 /rs485可选 | |||||||
| 通信协议 | 瑞芬68协议/ modbus rtu协议 可选 | |||||||
| 电磁兼容性 | 依照en61000和gbt17626 | |||||||
| 平均无故障工作时间mtbf | ≥50000小时/次 | |||||||
| 绝缘电阻 | ≥100兆欧 | |||||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | |||||||
| 抗振动 | 10grms、10～1000hz | |||||||
| 防水等级 | ip67 | |||||||
| 电缆线 | 标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.2mm2 | |||||||
| 重量 | ≤150g(含1米电缆线) | |||||||
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 | |
|---|---|---|---|---|---|---|
| 供电电压 | 标准 | 9 | 12 | 24 | 36 | v |
| 工作电流 | 无负载 | | 21 | 12 | | ma |
| 工作温度 | | -40 | | 85 | ℃ | |
| 存储温度 | | -40 | | 85 | ℃ | |

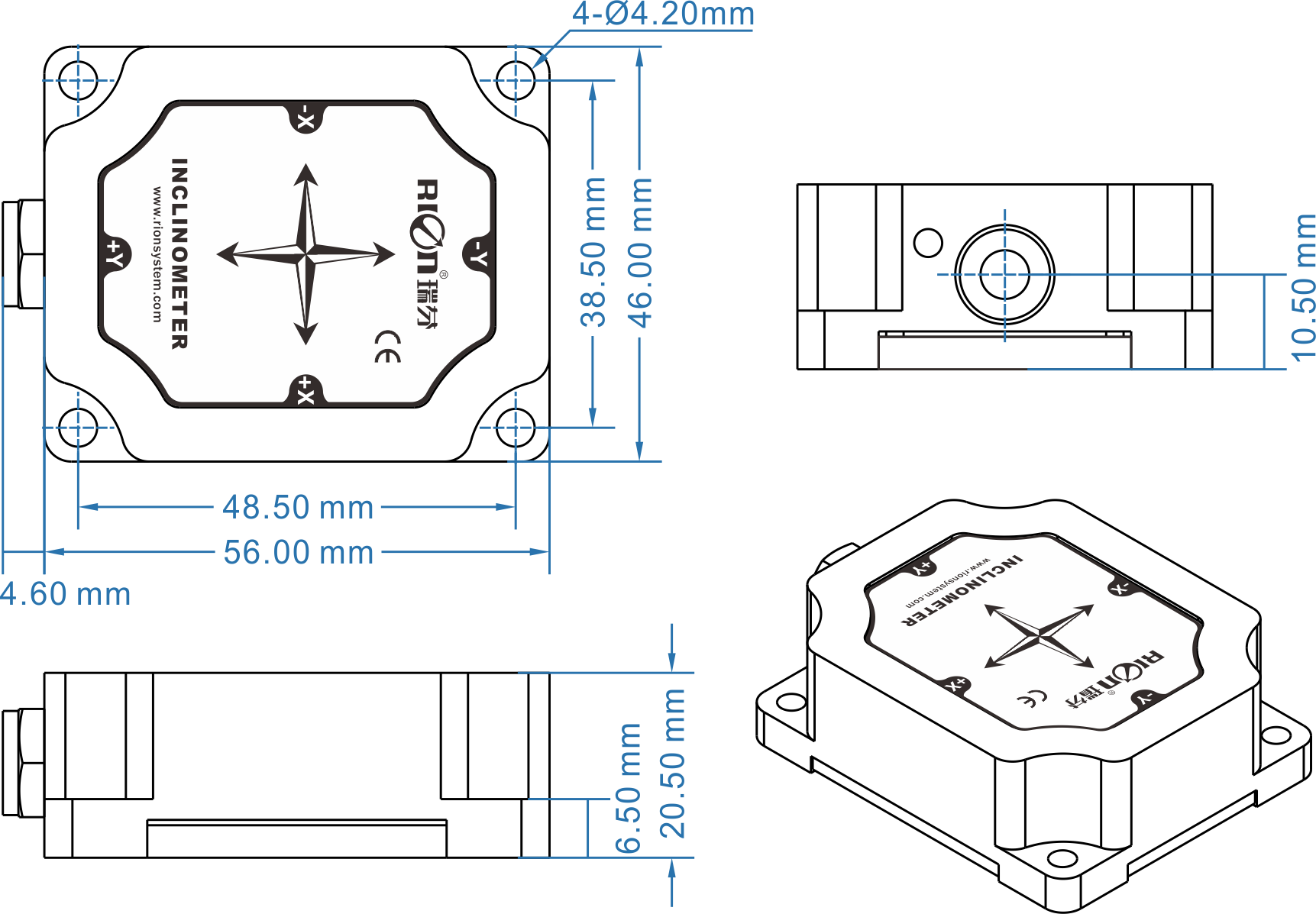

尺寸图
尺寸说明
-
外壳尺寸
l56×w46×h20.5mm
-
安装尺寸
l48.5×w38.5×h6.5mm
-
安装螺丝
4颗m4螺丝
