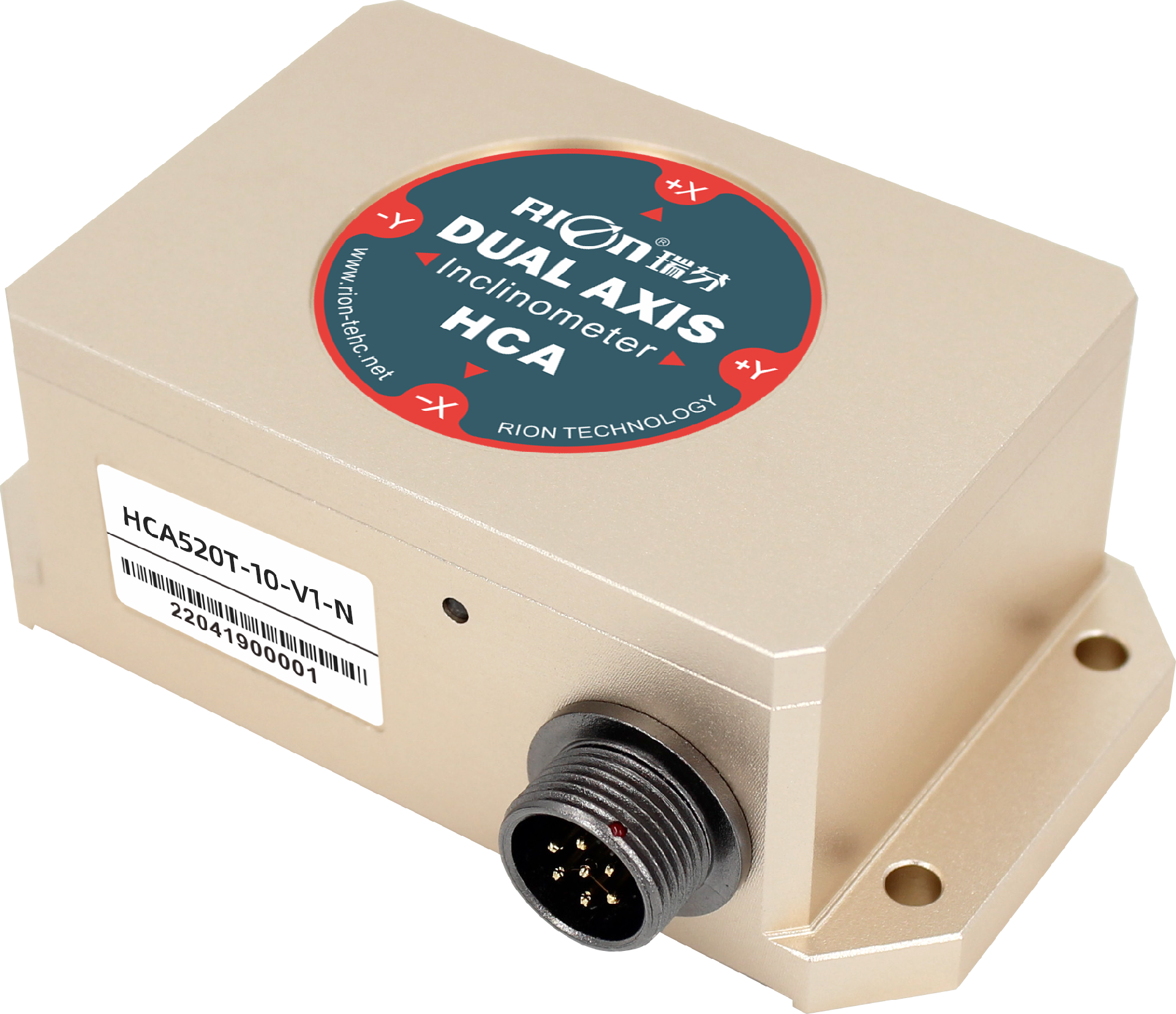

高精度电压输出型倾角传感器
单/双轴倾角测量
量程±1～±90°可选
精度：0.005°
宽电压输入11.5～36v
输出方式0～5v
宽温工作-40～ 85℃
ip67防护等级
高抗振性能>2000g
高分辨率0.001°
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
hca510t/hca520t是一款模拟电压输出的单/双轴倾角传感器，小量程精度可达到0.005°，是国内为数不多的精度高的倾角仪。其功能主要用来测量物体与水平面的倾斜，内置微型固体摆捶，通过测量静态重力场变化，转换成倾角变化，变化通过电压（0-5v）方式输出。内部采用高分辨率差分数模转换器，通过内部mcu系统进行二次线性度和温度修正，客户无须再做二次线性度修正，同时也减小了环境变化对产品精度造成的误差。
本产品采用非接触式测量原量，能实时输出当前的姿态倾角，使用简单，无需找回相对变化变的两个面安装。高新的mems高工艺生产,精度高、体积小、抗外界电磁干扰能力强、承受冲击震动能力强。是工业设备，平台测量姿态的理想选择！
应用范围
对准控制、弯曲控制
地下钻机姿态导航
铁路轨距尺、轨距仪测平
基于倾角的方向测量
医疗设备角度控制
性能指标
| hca510t/520t-n | 条件 | 参数 | 单位 | ||||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ° | |
| 测量轴 | | x / xy | x / xy | x / xy | x / xy | 轴 | |
| 零点输出 | 0°的输出 | 2.5 | 2.5 | 2.5 | 2.5 | v | |
| 分辨率 | | 0.001 | 0.001 | 0.001 | 0.001 | ° | |
| 精度 | 最大绝对误差（mae） | 室温 | 0.005 | 0.01 | 0.02 | 0.03 | ° |
| 均方根值误差（rmse） | 室温 | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| 零点温度系数 | -40～85℃ | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/℃ | |
| 灵敏度温度系数 | -40～85℃ | ≤100 | ≤100 | ≤100 | ≤100 | ppm/℃ | |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | s | |
| 响应频率 | 20hz | ||||||
| 电磁兼容性 | 依照en61000和gbt17626 | ||||||
| 平均无故障工作时间(mtbf) | ≥98000小时/次 | ||||||
| 绝缘电阻 | ≥100兆欧 | ||||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||||||
| 抗振动 | 10grms、10～1000hz | ||||||
| 防护等级 | ip67 | ||||||
| 电缆线 | 标配7p*6.8mm航空连接器、1米长、耐磨、宽温、屏蔽电缆线，线重≤110g | ||||||
| 重量 | ≤250g(不含电缆线) | ||||||
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 11.5 | 12、24 | 36 | v |
| 工作电流 | | | 40 | | ma |
| 输出负载 | 电阻性 | 10 | | | kω |
| 电容性 | | | 20 | nf | |
| 工作温度 | | -40 | | 85 | ℃ |
| 存储温度 | | -40 | | 85 | ℃ |

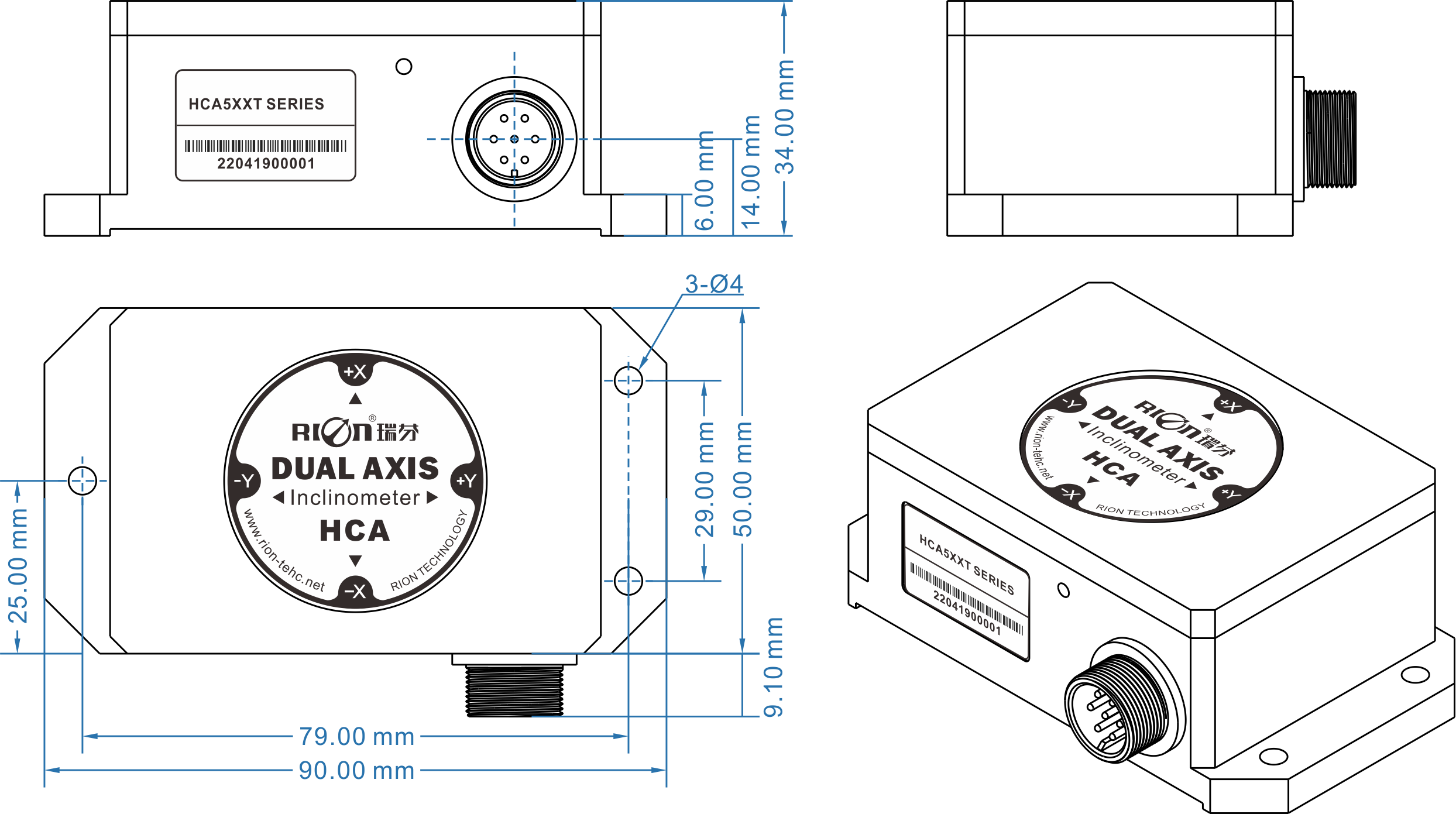

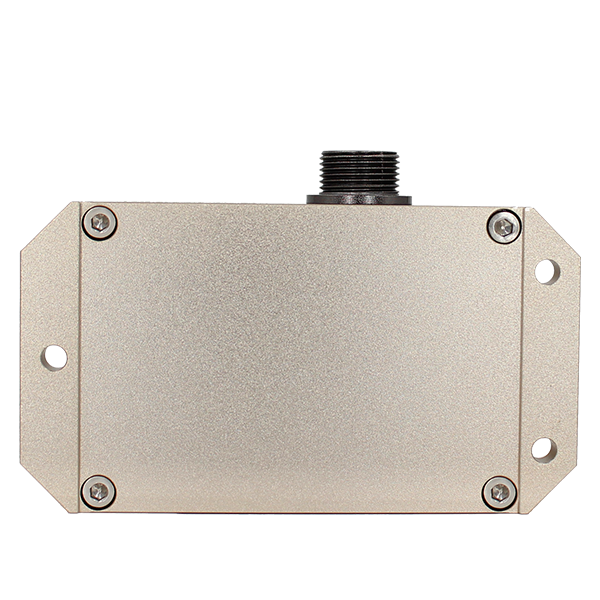

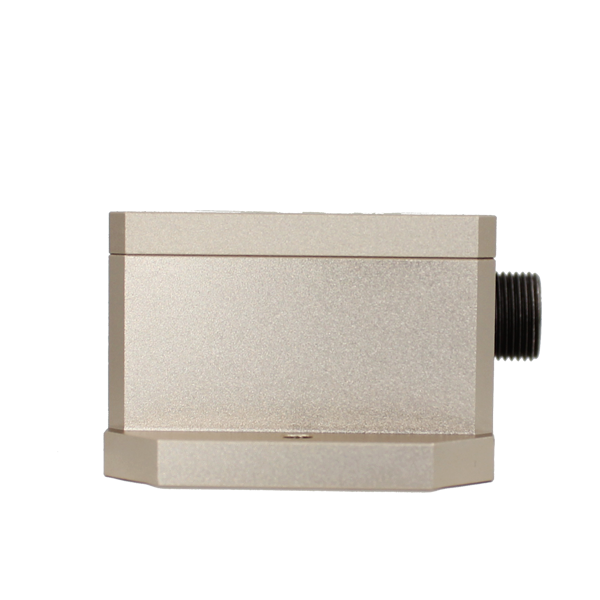

尺寸图
尺寸说明
-
外壳尺寸
l90×w50×h34mm
-
安装尺寸
l79×w29×h6mm
-
安装螺丝
3颗m4螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
