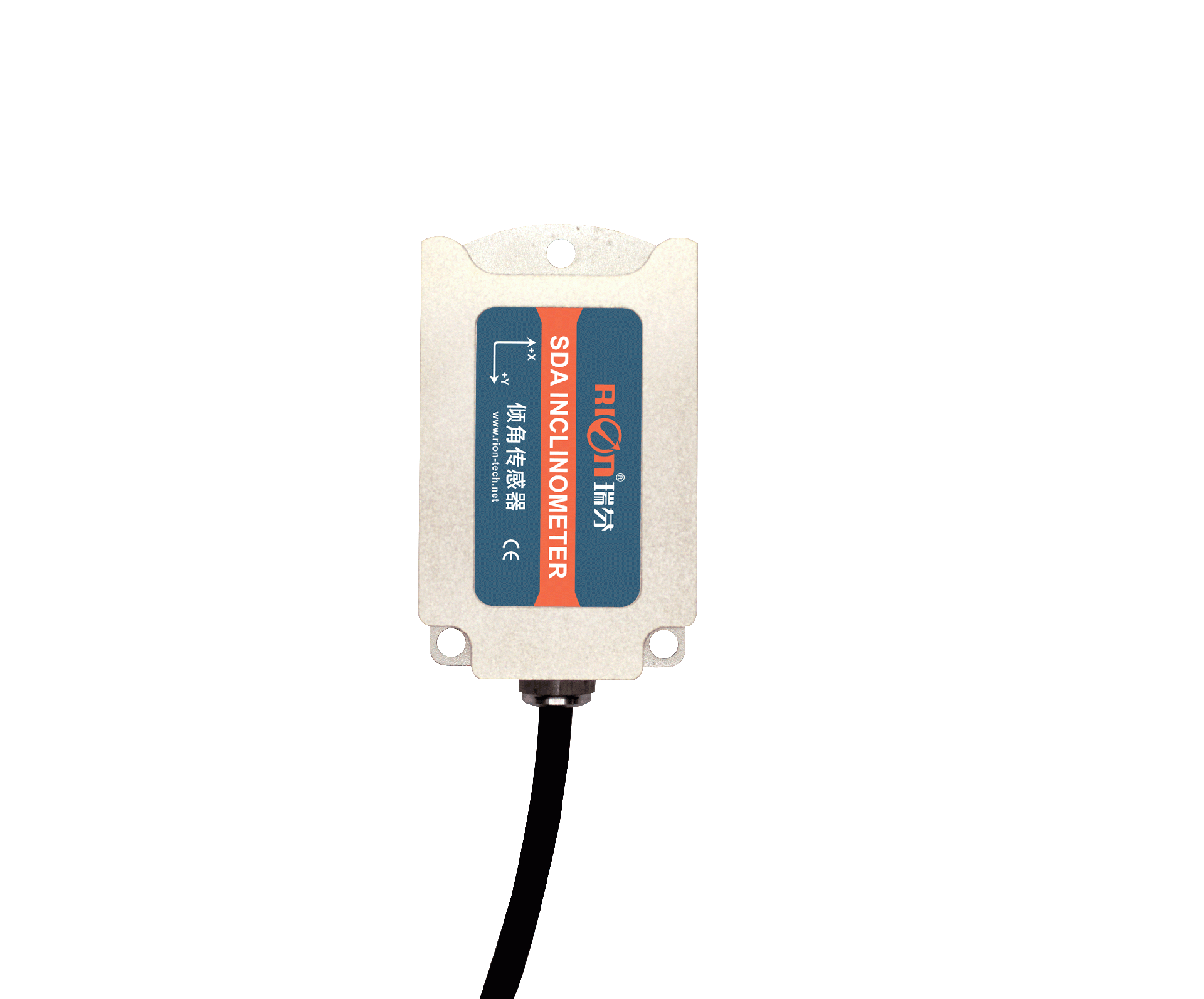

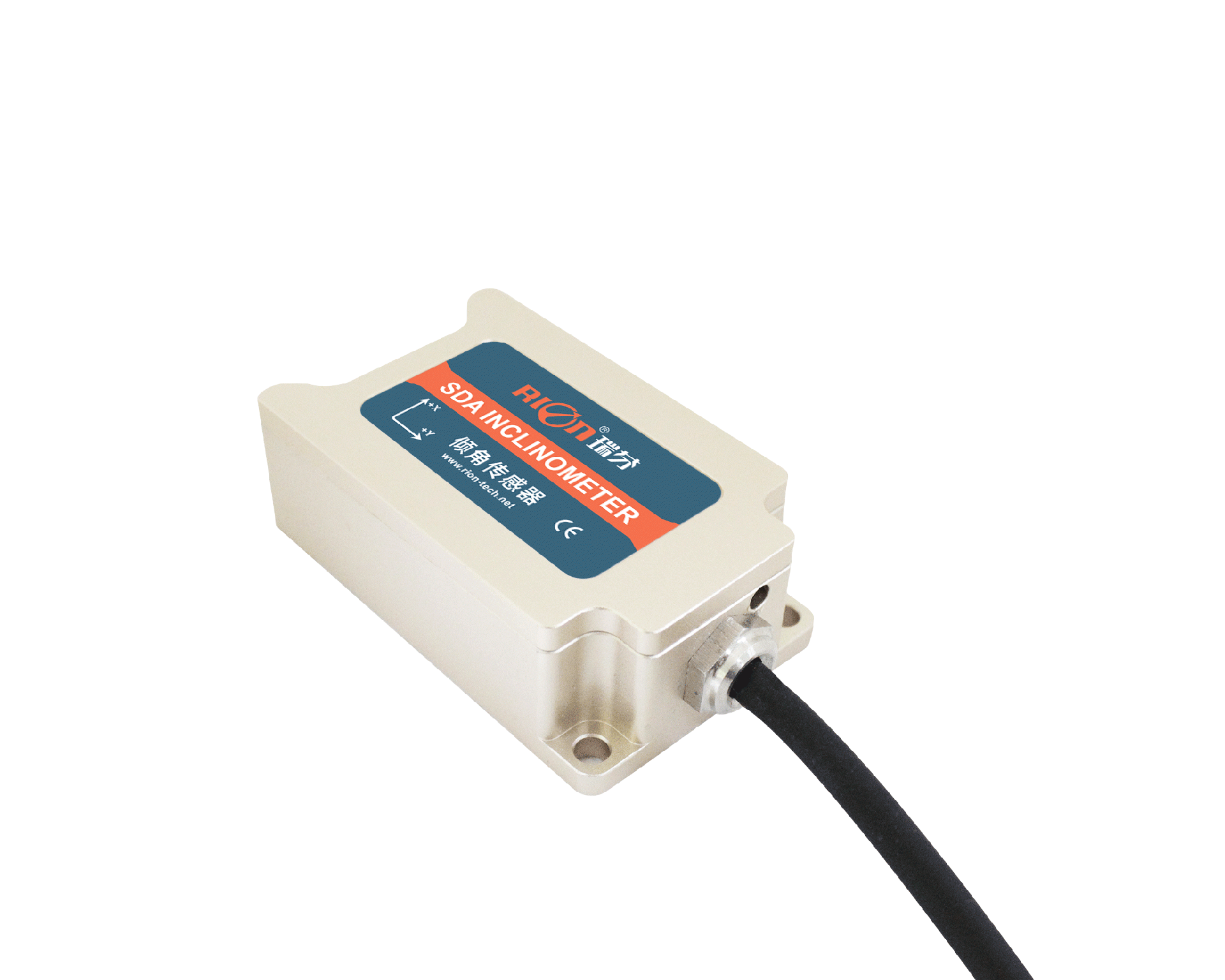

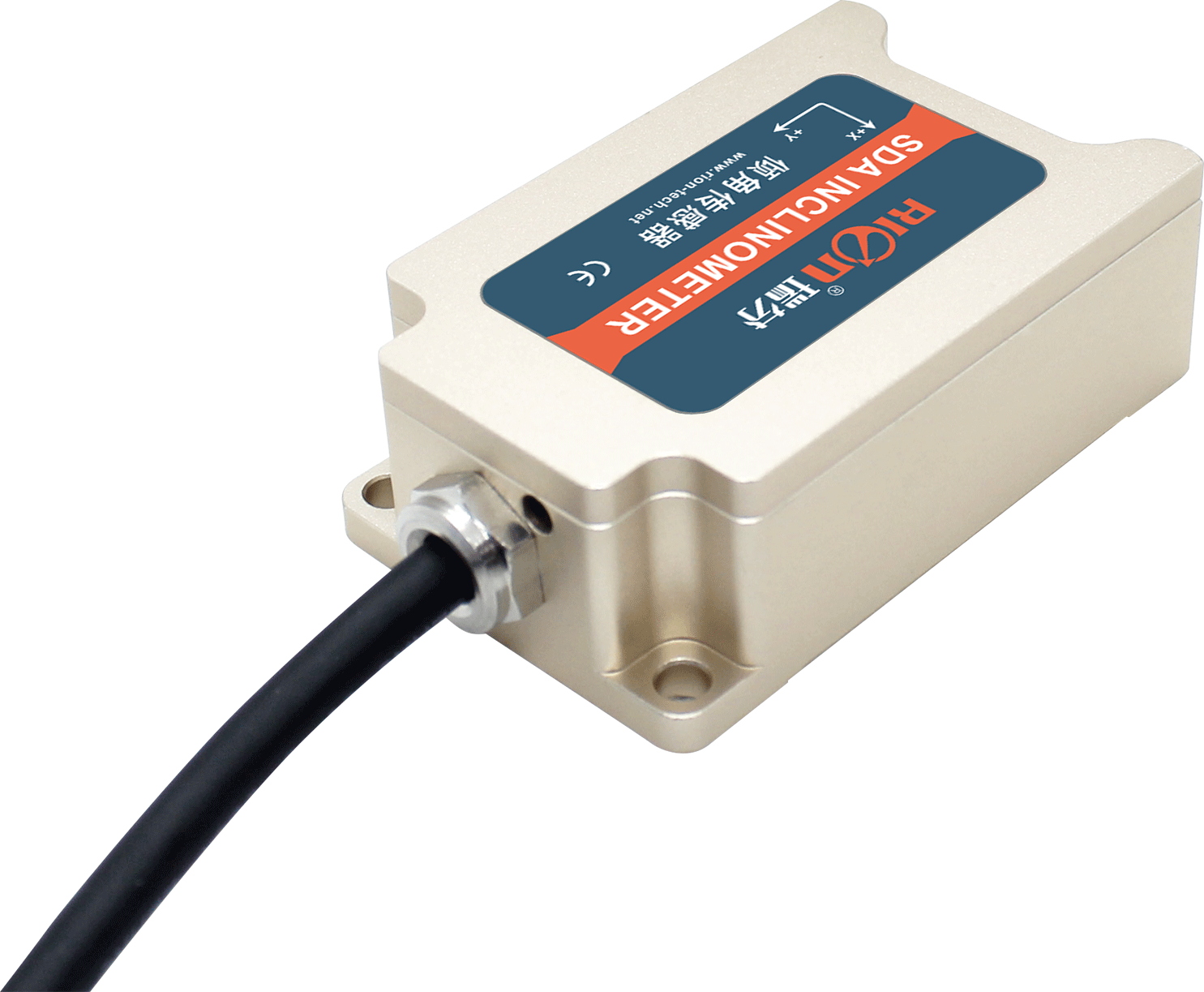

sda116t/sda126t
抗振性强倾角传感器

抗震性强倾角传感器

量程±1~±90°可选

分辨率0.01°

输出方式modbus

宽温工作-40~ 85℃

ip67防护等级

高抗振性能>2000g

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

sda116t/sda126t是瑞芬科技针对工业现场控制领域推出modbus输出型抗振性能强动态倾角传感器。在多种工作环境下保障产品的精度测量。采用rs485硬件差分总线传输数据。内置16bit a/d差分转换器,通过5阶滤波算法,从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。由于内置了精度高的数字温感器,可根据内置温度传感器的变化修正传感器温度漂移,保障产品在低温与高温环境下的高重复性。输出响应频率标准可达18hz,如需更高的响应频率我司可根据用户定制。产品属于真正工业级产品,性能可靠稳定,扩展性好,多种输出可供选择。适合应用于各种恶劣工业控制环境。

应用范围

工程车辆调平

桥梁与大坝监测

高空平台安全保护

医疗设备角度控制

地下钻机姿态导航

盾构顶管应用

基于倾角的方向测量

地质设备倾斜监测

矿业机械、石油钻井设备

设备水平控制

对准控制、弯曲控制

性能指标

标sda116t/sda126t

条件

参数

单位

测量范围


±10

±30

±60

±90

°

测量轴


x  y

x  y

x  y

x  y

分辨率


0.01

0.01

0.01

0.01

°

测量精度(rms)

@25℃

0.02

0.03

0.05

0.06

°

长期稳定性


0.05

0.05

0.05

0.05


零点温度系数

-40~85℃

±0.006

±0.006

±0.006

±0.006

°/℃

灵敏度温度系数

-40~85℃

≤100

≤100

≤100

≤100

ppm/℃

上电启动时间


0.5

0.5

0.5

0.5

s

响应时间


0.02

0.02

0.02

0.02

s

输出速率

10hz、25hz、50hz可设置

输出信号

瑞芬68协议 /modbus可选

电磁兼容性

依照en61000和gbt17626

平均无故障工作时间

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000hz

防水等级

ip67

电缆线

标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.4mm2,重量≈40g

重量

125g(不含电缆线)

尺寸图

尺寸说明

  • 外壳尺寸

    l72.62×w42×h23mm

  • 安装尺寸

    l63.5×w34.5×h4mm

  • 安装螺丝

    3颗m4螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。
