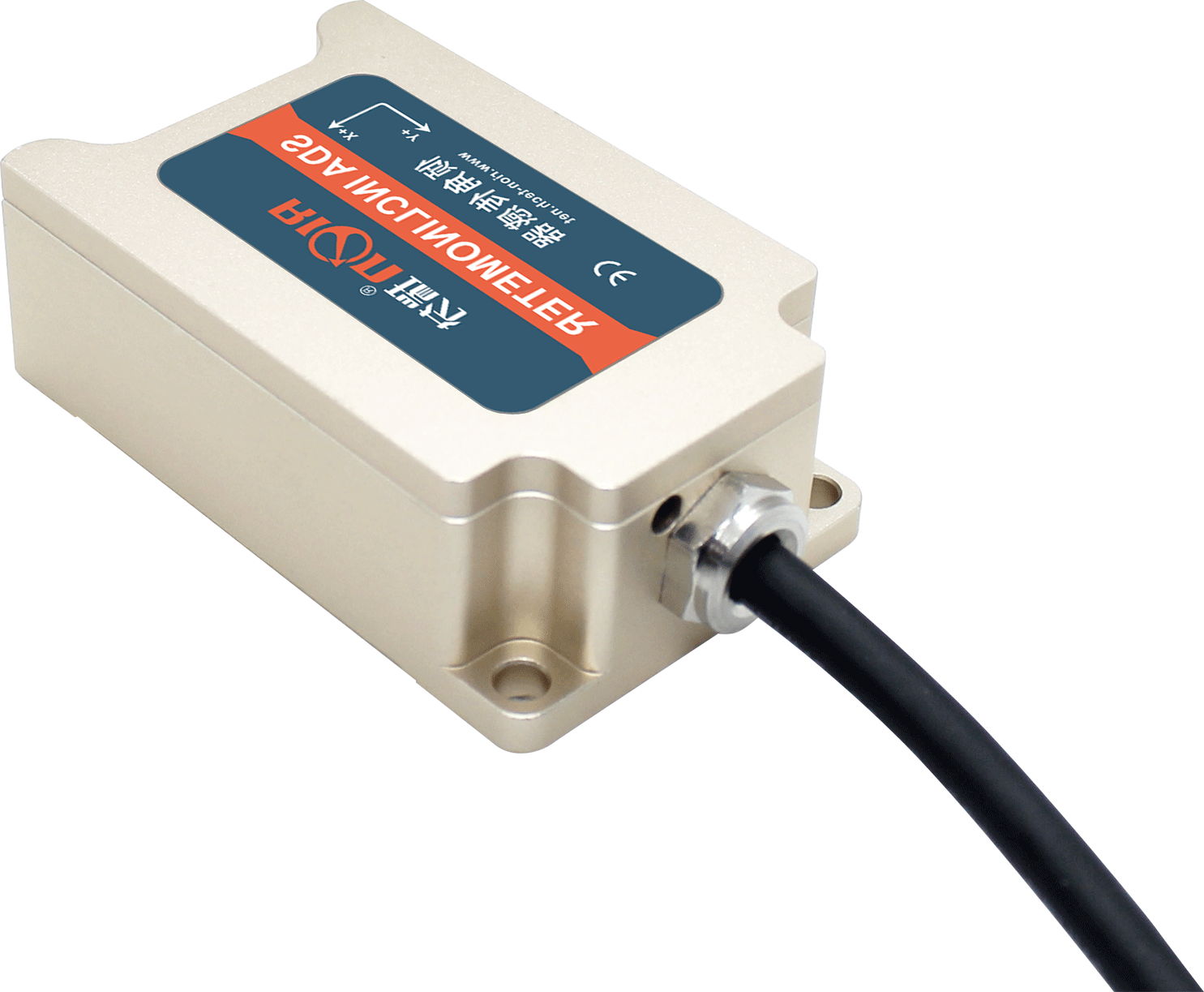

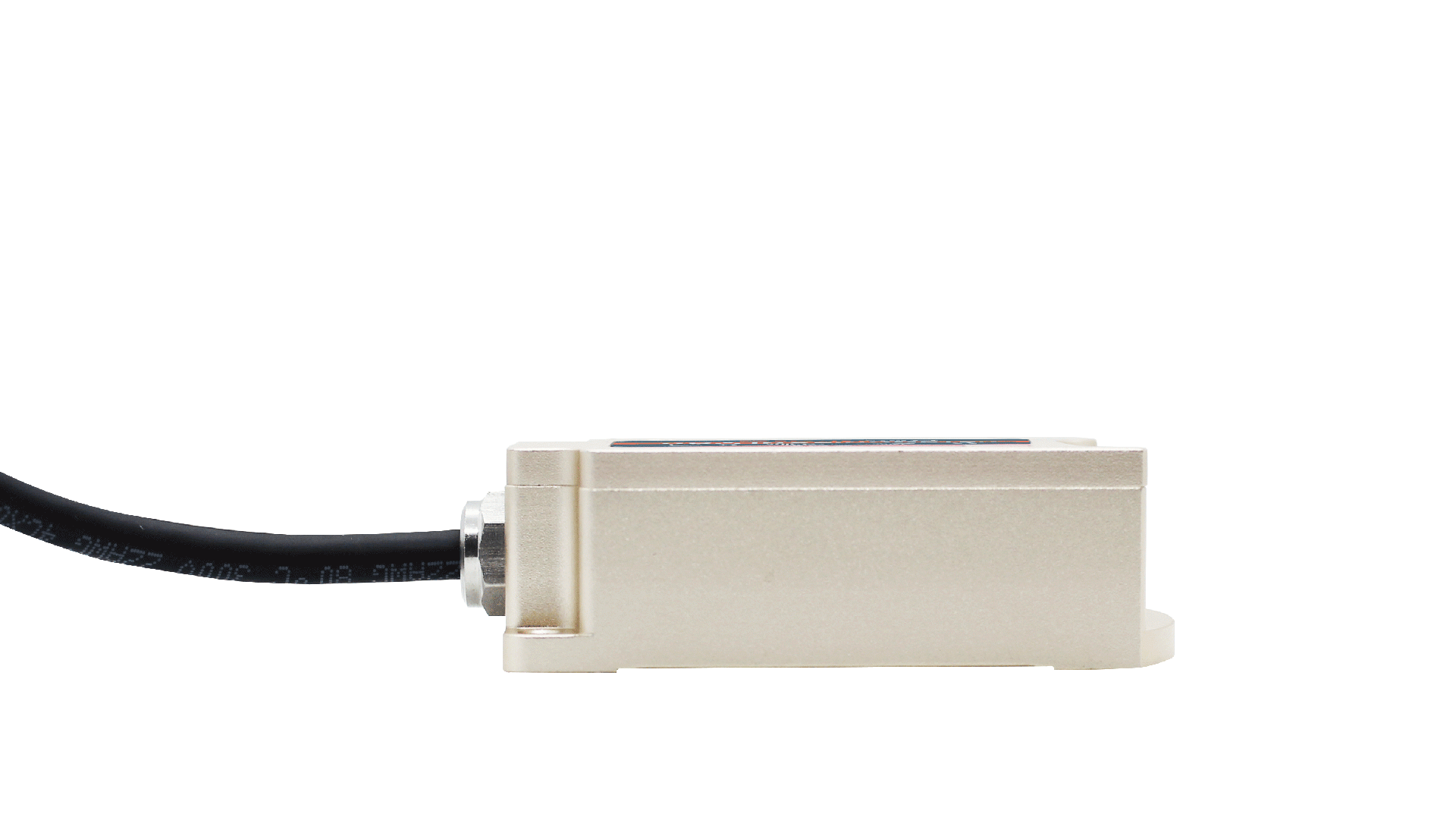

高抗震倾角传感器
单/双轴倾角测量
量程±1～±90°可选
分辨率0.01°
输出方式canopen
宽温工作-40～ 85℃
ip67防护等级
高抗振性能>2000g
直接引线式接口
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
sda116t/sda126t是瑞芬科技针对工业现场控制领域推出canopen输出型倾角传感器，采用工业标准隔离型can收发器，内置精度高的a/d差分转换器，通过5阶滤波算法，从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。
由于内置了精度高的数字温感器，可根据内置温度传感器的变化修正传感器温度漂移，保障产品在低温与高温环境下的高重复性。输出响应频率标准可达100hz，如需更高的响应频率我司可根据用户定制。产品属于真正工业级产品，性能可靠稳定，扩展性好，多种输出可供选择。适合应用于各种恶劣工业控制环境。
应用范围
桥梁与大坝监测
地质设备倾斜监测
矿业机械、石油钻井设备
设备水平控制
对准控制、弯曲控制
性能指标
| sda116t/126t-c1 | 条件 | 参数 | 单位 | |||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ° |
| 测量轴 | | x y | x y | x y | x y | 轴 |
| 分辨率 | | 0.01 | 0.01 | 0.01 | 0.01 | ° |
| 测量精度 | @25℃ | 0.02 | 0.03 | 0.05 | 0.06 | ° |
| 零点温度系数 | -40～85℃ | ±0.006 | ±0.006 | ±0.006 | ±0.006 | °/℃ |
| 灵敏度温度系数 | -40～85℃ | ≤100 | ≤100 | ≤100 | ≤100 | ppm/℃ |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | s |
| 响应频率 | 20hz | |||||
| 输出速率 | 5hz、15hz、35hz、50hz可设置 | |||||
| 输出信号 | can open | |||||
| 电磁兼容性 | 依照en61000和gbt17626 | |||||
| 平均无故障工作时间 | ≥98000小时/次 | |||||
| 绝缘电阻 | ≥100兆欧 | |||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | |||||
| 抗振动 | 10grms、10～1000hz | |||||
| 防水等级 | ip67 | |||||
| 电缆线 | 标配1米长度、耐磨、防油、宽温、屏蔽电缆线 | |||||
| 重量 | 125g(不含电缆线) | |||||
尺寸图
尺寸说明
-
外壳尺寸
l72.62×w42×h23mm
-
安装尺寸
l63.5×w34.5×h4mm
-
安装螺丝
3颗m4螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
