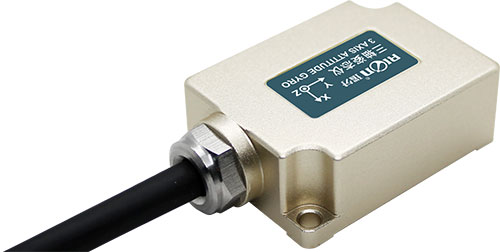

三轴姿态仪
专业应用于5g天线监测、户外广告牌等行业的高压旋转开关角度指示
超强电磁兼容性
实时角速率输出
水平方位角姿态角输出
寿命长，稳定性强
前进轴体加速度
全固态
紧凑而轻巧设计
rs485输出可选
dc9~36v供电
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
tl735g是一款瑞芬科技基于mems惯性测量平台开发的一款高精度三轴姿态仪，通过对陀螺仪的角速率进行动态姿态算法，实时输出物体的水平方位角度；角速率。产品内部集成瑞芬公司的惯性导航算法，构建kalman滤波模型，实时反馈系统误差防止系统发散，可有效抑制陀螺仪短时间漂移问题。
该款产品方位角具有掉电保存功能，适用于5g天线监测、户外广告牌等行业的高压旋转开关角度指示。
应用范围

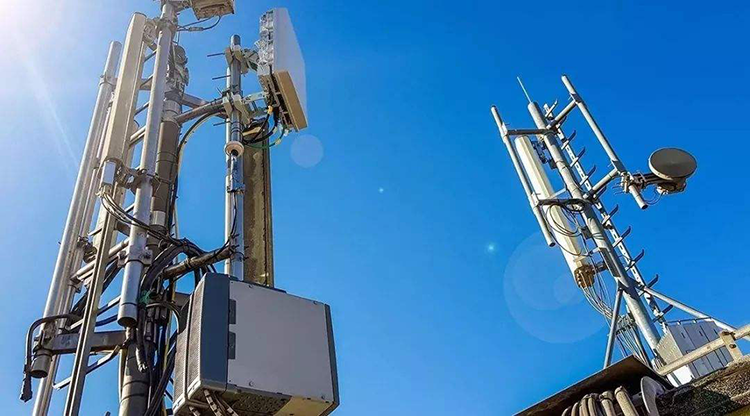

5g天线监测

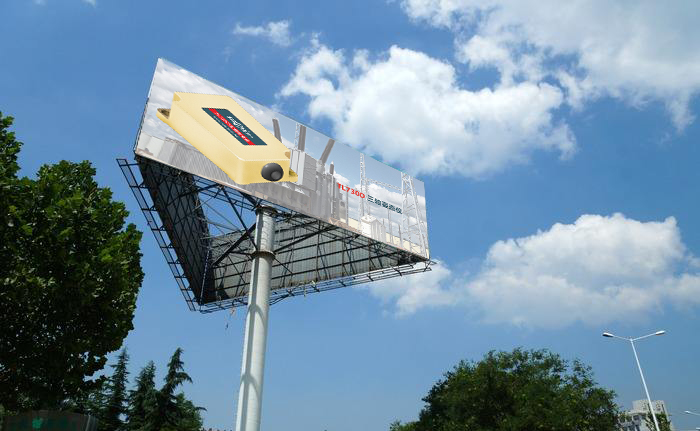

户外广告牌

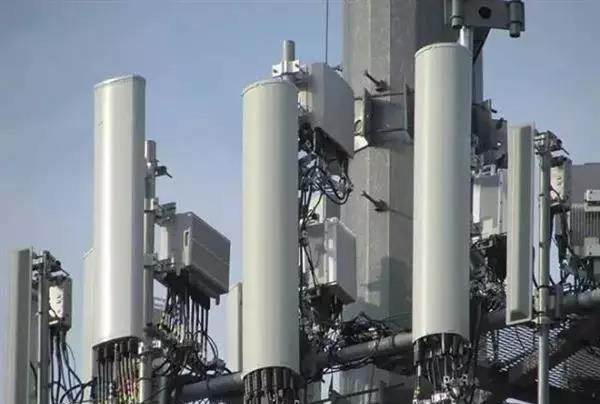

天线塔杆监测
户外大型广告牌
性能指标
| tl735g | 参数 |
| 方位角测量轴向 | z轴方位角度 ±180° |
| 采集带宽 | >100hz |
| 方位角分辨率 | 0.01° |
| 方位角精度（rms） | <0.5° |
| 非线性 | 0.1% of fs |
| 俯仰精度（rms） | 0.1° rms |
| 横滚精度（rms） | 动态0.5°、静态0.1° rms |
| 倾斜分辨率 | 0.01° |
| 倾斜范围 | 横滚± 180º，俯仰±90º |
| 陀螺仪角速率 | ±125 °/s（其他角速率可定制） |
| 加速度量程 | ±2g |
| 加速度分辩率 | 0.1° |
| 加速度精度（rms） | 0.5mg |
| 默认数据输出类型 | 欧拉角 |
| 默认方位角测量范围 （数据输出类型为欧拉角） | ±180° |
| 启动时间 | 5s（静止）振动<10mg |
| 输入电压 | 9~36v，默认 24vdc，12ma |
| 电流 | 40ma |
| 工作温度 | -40℃ ~ 85℃ |
| 储存温度 | -40℃ ~ 85℃ |
| 振动 | 5g~10g |
| 冲击 | 200g pk，2ms，½sine |
| 工作寿命 | 10年 |
| 启动时间 | 5-6秒，静止放置（加速度<0.01g） |
| 最大采样速率 | 100次/秒 |
| 串口通信速率 | 默认9600波特率 |
| 输出信号 | rs485 |
| 平均无故障工作时间 | ≥98000小时/次 |
| 绝缘电阻 | ≥100兆欧 |
| 抗冲击 | 100g@11ms、三轴向(半正弦波) |
| 抗振动 | 10grms、10～1000hz |
| 防水等级 | ip67 |
| 电缆线 | 标配1米电缆线 |
| 重量 | 35g(不含电缆线) |

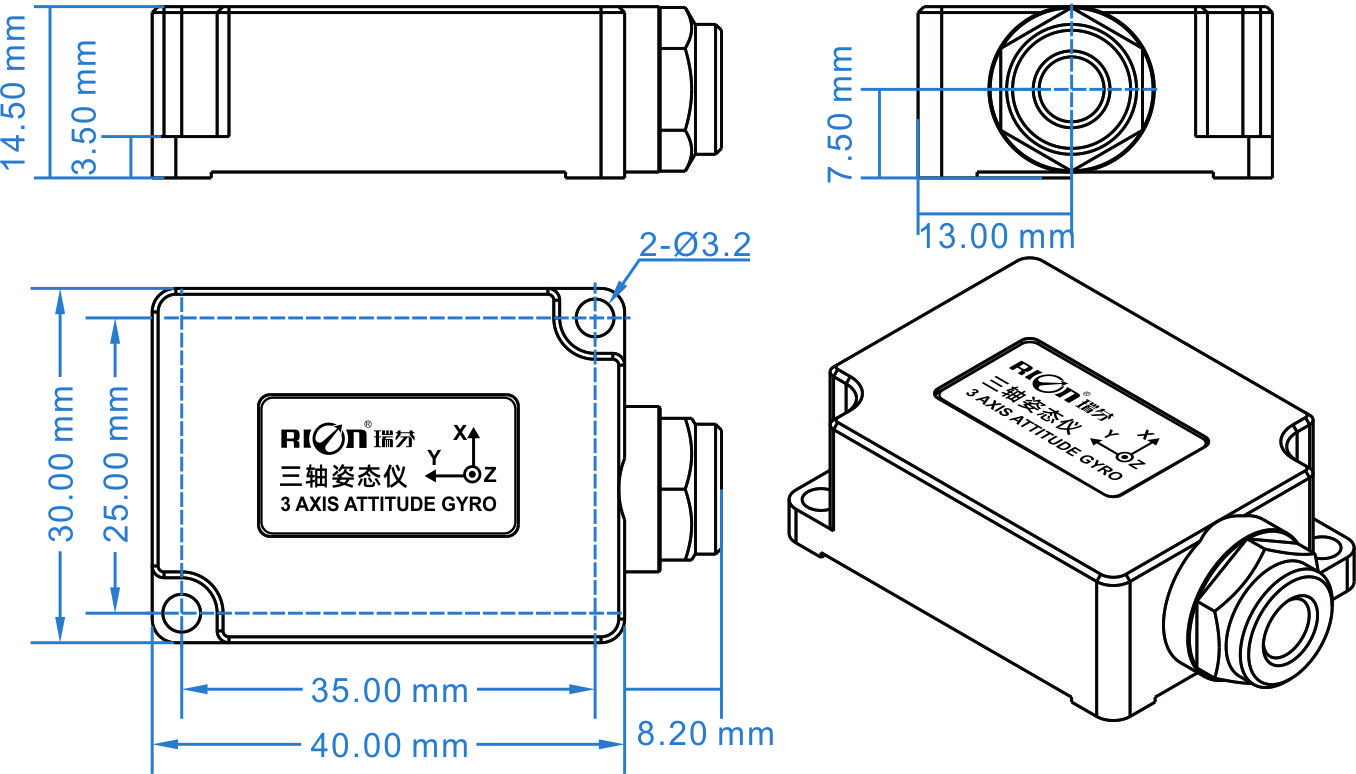

尺寸图
尺寸说明
-
外壳尺寸
l40×w30×h14.5mm
-
安装尺寸
l35×w25×h3.5mm
-
安装螺丝
2颗m3螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
