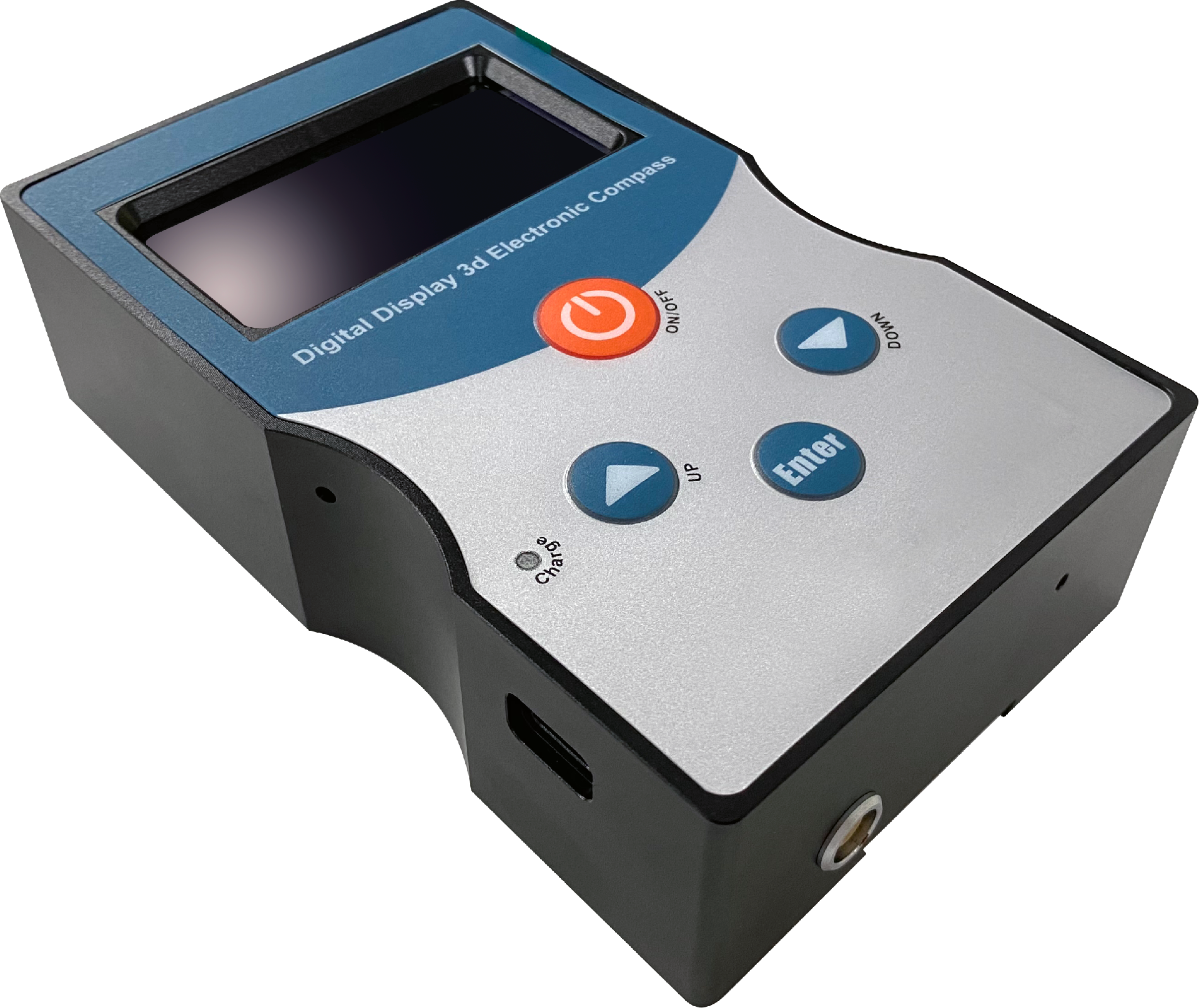

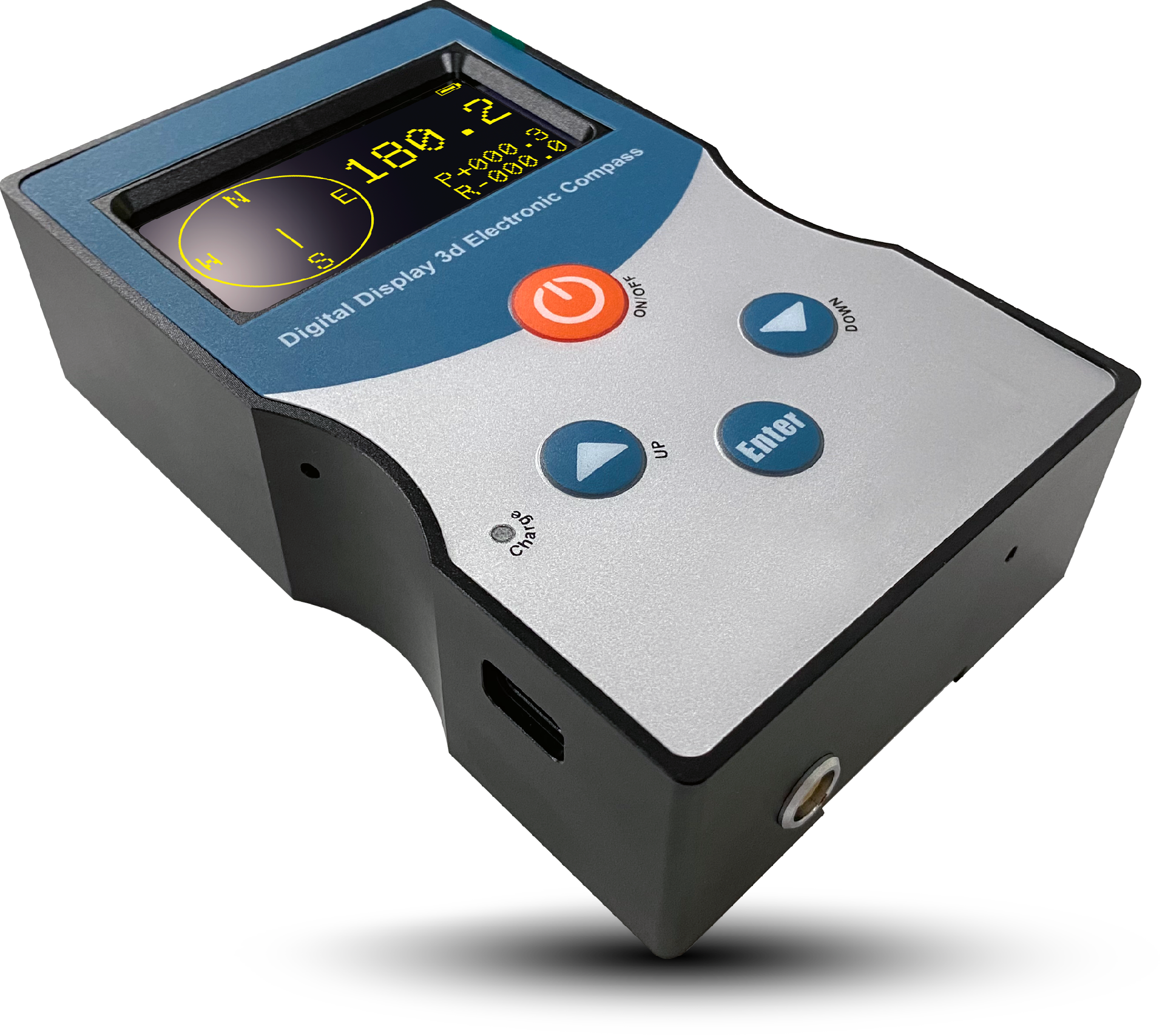

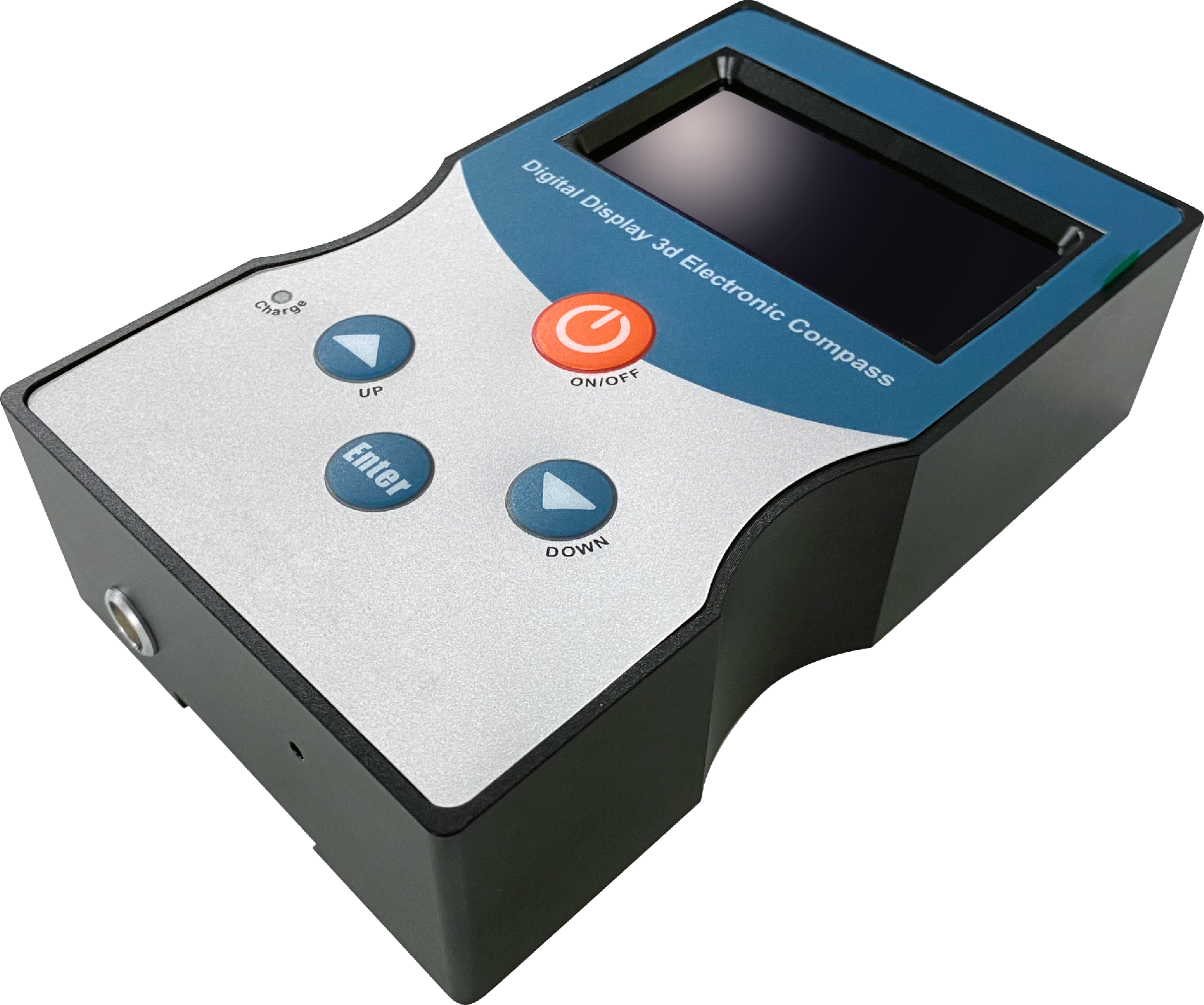

高精度数显三维电子罗盘
航向角精度：0.3°~0.5°
航向角测量范围: 360°
倾角补偿范围：±85°
60小时连续工作续航
复位功能
手持、燕尾糟安装于一体设计
ip54 防护等级
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
sdc620b-n是瑞芬科技推出新型的一款三维全姿态罗盘仪，产品应用磁通门技术，是一款高精度的三维罗盘仪，分辨率高，抗噪声能力强，温度偏移稳定；采用先进的硬铁和软铁校准算法，并使用高精度加速度计进行倾斜补偿，使其横滚角在360°的任何工具面都能提供高精度的航向信息。在有固定干扰的环境中，此款产品依然能保持较高的测量精度。
sdc620b-n属于手持数显仪器，并且可以将三维数据远程传输到电脑，通过瑞芬上位机软件进行同步监测和保存数据（此功能属选配）。sdc620b-n显示屏采用工业低温显示屏，内置高容量可充电电池，采用type-c接口充电，方便快捷。
应用范围
航海导航测绘
gps组合导航
天线伺服控制
红外成像仪
地图补绘器
无人飞行器
性能指标
| sdc620b-n | | 参数 |
| 罗盘航向参数 | 航向角精度 | 0.3°～0.5° |
| 测量范围 | 360° | |
| 分辨率 | 0.1° | |
| 重复性 | 0.1° | |
| 横滚角 | 0.1°<60°（测量范围） | |
| 0.2°<180°（测量范围） | ||
| 横滚角测量范围 | ±180° | |
| 分辨率 | 0.1° | |
| 俯仰角 | 0.1°<60°（测量范围） | |
| 0.2°<85°（测量范围） | ||
| 俯仰角测量范围 | ±85° | |
| 校准 | 硬铁校准 | 有 |
| 软铁校准 | 有 | |
| 接口特性 | 启动延迟 | <50毫秒 |
| 最大采样速率 | 20hz/s | |
| 通信速率 | 9600baud | |
| 输出格式 | 瑞芬68协议 | |
| 电源 | 支持电压 | 内置3.7v可充电锂电池 |
| 工作电流 | 50ma（典型值） | |
| 充电电流 | 快充模式1.75a，约4小时充满 | |
| 普通模式0.5a，约12小时充满 | ||
| 环境 | 工作温度 | -20℃～ 70℃ |
| 储存温度 | -20℃～ 70℃ | |
| 抗振性能 | 3000g | |
| 物理特性 | 连接器 | 4pin雷莫航插 |
| 电缆线 | 标配1米电缆线 | |
| 尺寸 | 137.3×83×37mm | |
| 重量 | ≤520g（不含电缆线） |

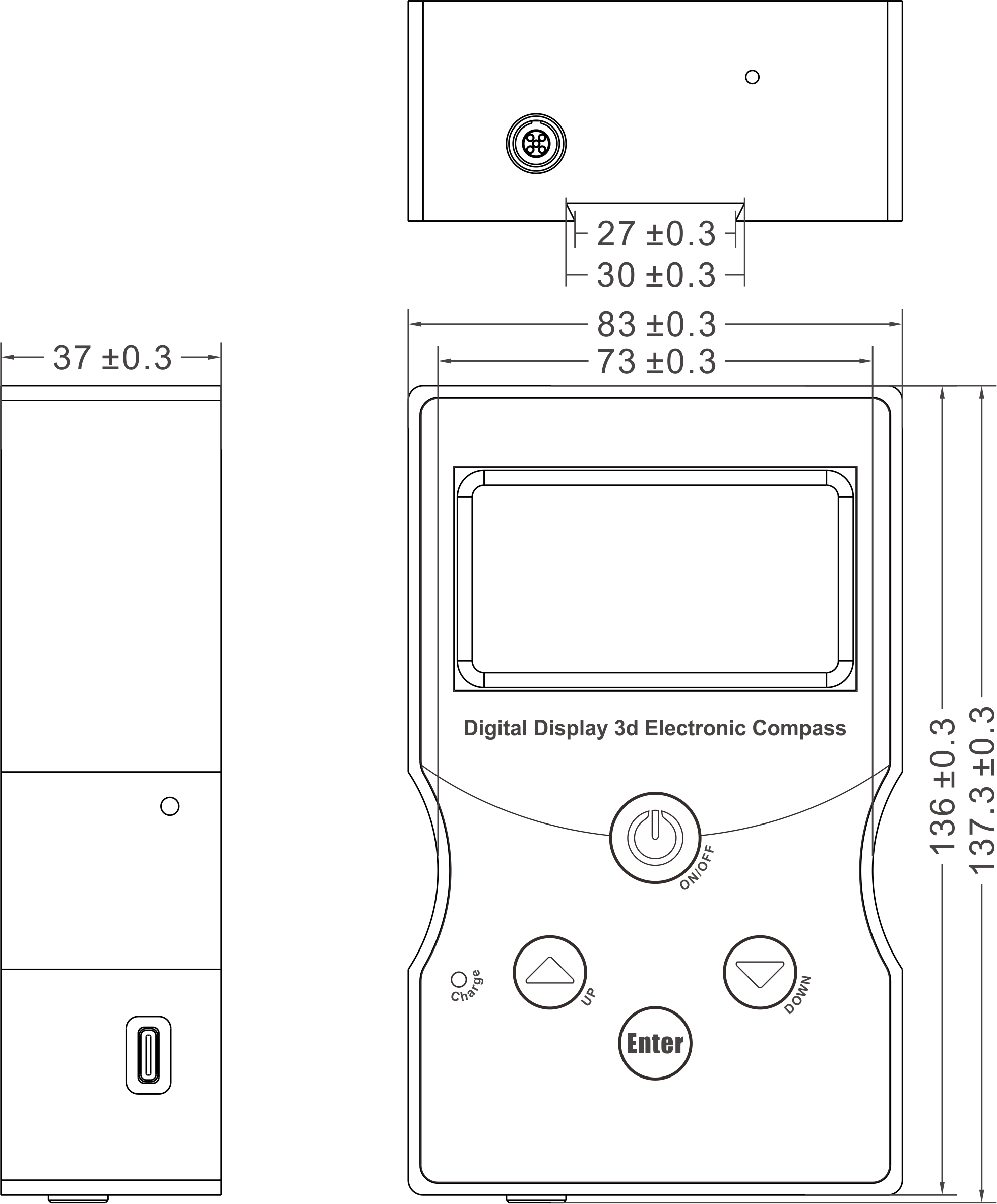

尺寸图
尺寸说明
-
外壳尺寸
l137.3×w83×h37mm
-
安装方式
手持测量 / 燕尾槽固定安装
-
安装螺丝
3颗m3螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
