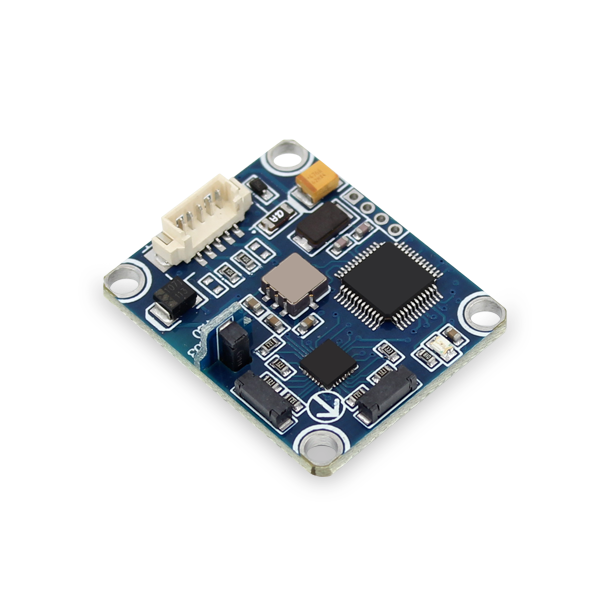

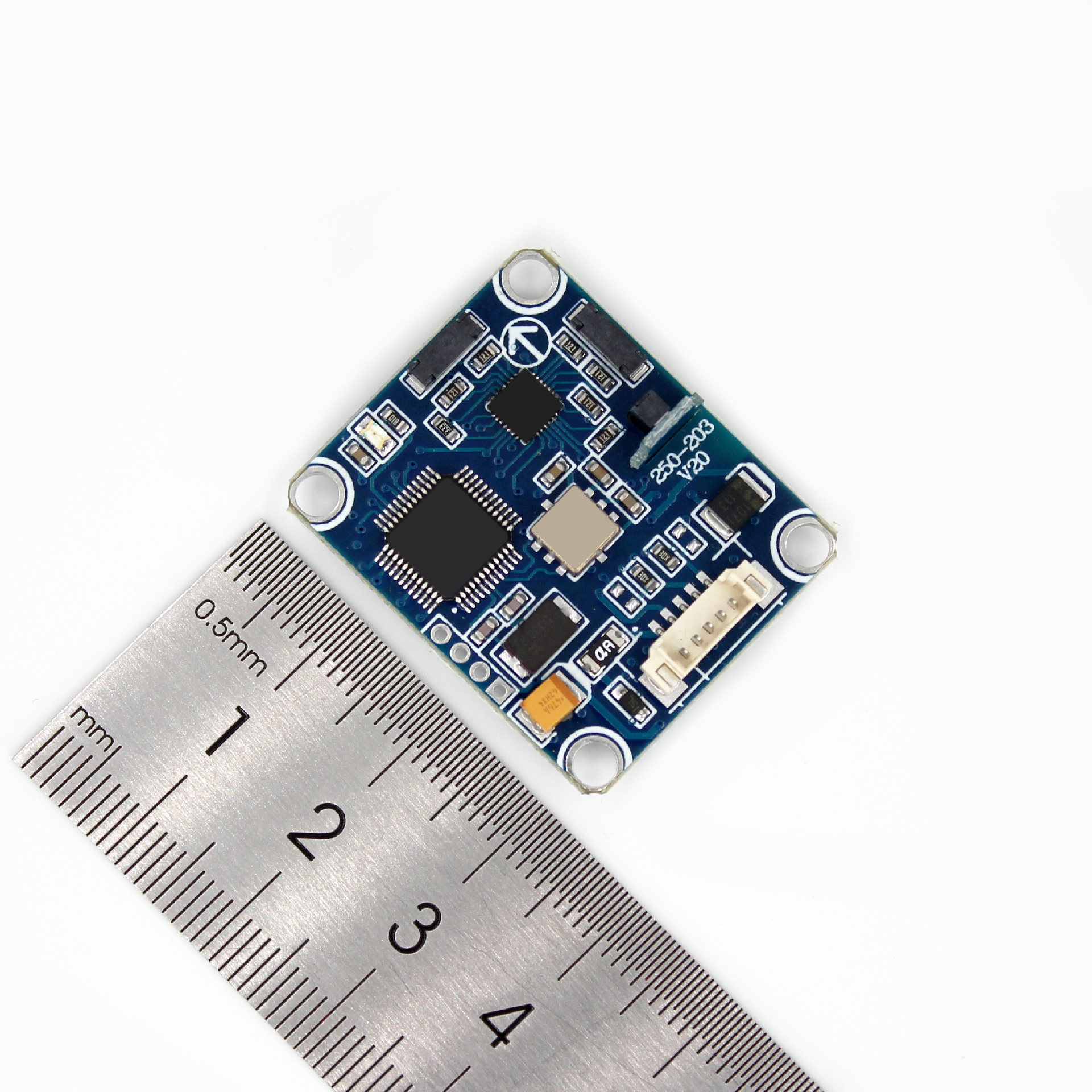

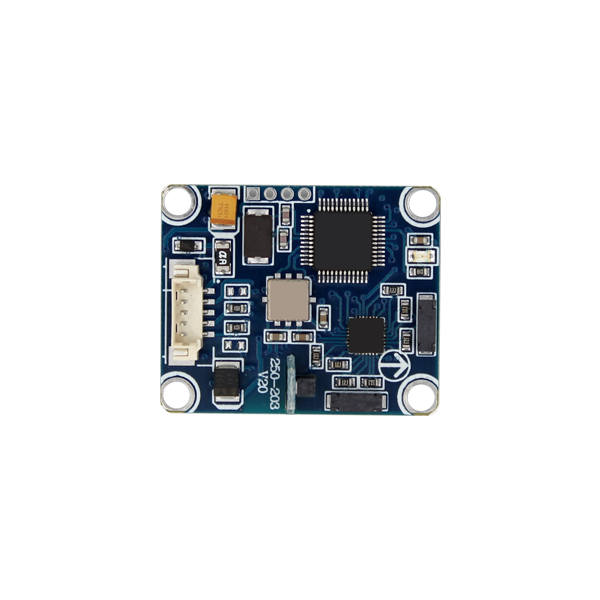

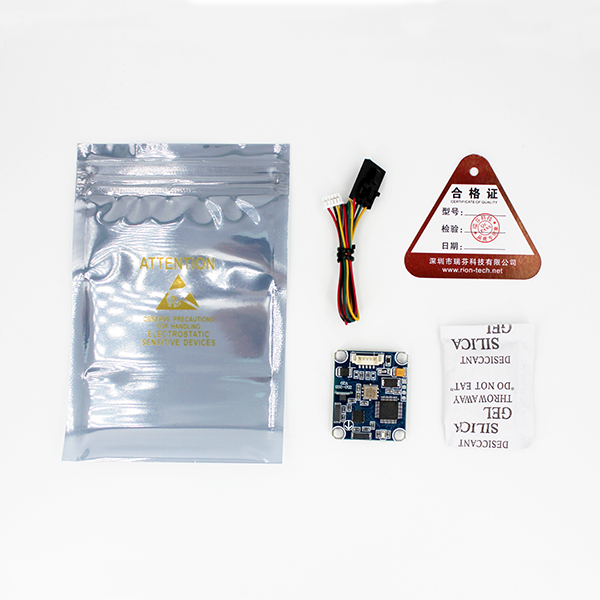

高精度三维电子罗盘单板
高精度三维电子罗盘
方位角精度: 0.8°
倾角测量范围:±85°
倾角分辨率: 0.1°
倾角精度: 0.2°
宽温范围:-40℃～ 85℃
带硬磁、软磁及倾角补偿
标准rs232/rs485/ttl输出接口
dc 5v供电
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
dcm250b是一款低成本三维电子罗盘单板，采用硬磁和软磁校准算法，使罗盘在有磁场干扰的环境中也能通过校准算法消除磁场的影响。dcm250b集成三轴磁感技术，通过中央处理器实时解算航向，以及使用三轴加速度计对大范围内的倾斜角进行航向补偿， 保障罗盘在倾斜角度高达±85°也能提供精度高的航向数据。电子罗盘集成了精度高的mcu控制，输出方式多元化，其中标准接口就包括rs232/rs485/ttl等接口，另可接受其它通讯接口的定制。
dcm250b功耗低，可应用在天线稳固、车辆、系统集成等众多领域，高抗震性、高可靠性也使得罗盘可在极其恶劣的环境下正常工作，更适合于当今的各种精度高的测量集成控制系统。
应用范围
航海导航测绘
gps组合导航
天线伺服控制
红外成像仪

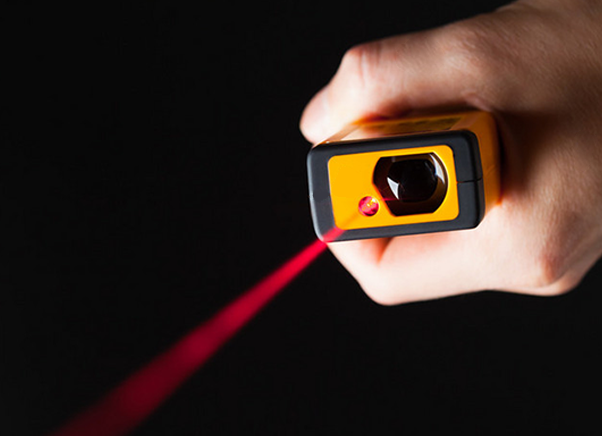

激光测距仪
地图补绘器
无人飞行器
性能指标
| dcm250b | 参数指标 | |
| 罗盘航向参数 | 航向精度（rms） | 0.8° |
| 分辨率 | 0.1° | |
| 罗盘倾角参数 | 俯仰精度（rms） | 0.1°<15°（测量范围） |
| 0.2°<30°（测量范围） | ||
| 0.3°<60°（测量范围） | ||
| 俯仰倾斜范围 | ±85° | |
| 横滚精度（rms） | 0.1°<15°（测量范围） | |
| 0.2°<30°（测量范围） | ||
| 0.3°<60°（测量范围） | ||
| 横滚倾斜范围 | ±85° | |
| 分辨率 | 0.1° | |
| 倾斜补偿角度范围 | <40° | |
| 校准 | 硬铁校准 | 有 |
| 软铁校准 | 有 | |
| 磁场干扰校准方法 | 平面旋转一圈(二维校准) | |
| 物理特性 | 尺寸 | 外壳封装尺寸：l55×w37×h24mm |
| 单板尺寸：l33×w27×h9mm | ||
| rs232/rs485/ttl接口连接器 | 外壳封装：4pin1m直接引线 | |
| 单板：4pin 30cm端子线 | ||
| 接口特性 | 启动延迟 | <50毫秒 |
| 输出速率 | 20hz/s | |
| 波特率 | 2400到19200baud | |
| 输出格式 | 二进制高性能协议 | |
| 电源 | 供电电压 | （默认）直流 5v |
| （定制）直流9～36v | ||
| 电流(max) | 45ma | |
| 理想模式 | 35ma | |
| 休眠模式 | tbd | |
| 环境 | 操作范围 | -40℃～ 85℃ |
| 储存温度 | -40℃～ 85℃ | |
| 抗振性能 | 2500g | |
| 电磁兼容性 | 依照en61000和gbt17626 | |
| mtbf | ≥40000小时/次 | |
| 绝缘电阻 | ≥100兆欧 | |
| 抗冲击 | 100g@11ms、三轴向（半正弦波） | |
| 抗振动 | 10grms、10～1000hz | |
| 重量 | 单板：≤25g（不含端子线）、外壳封装：≤135g(含1米电缆线) | |

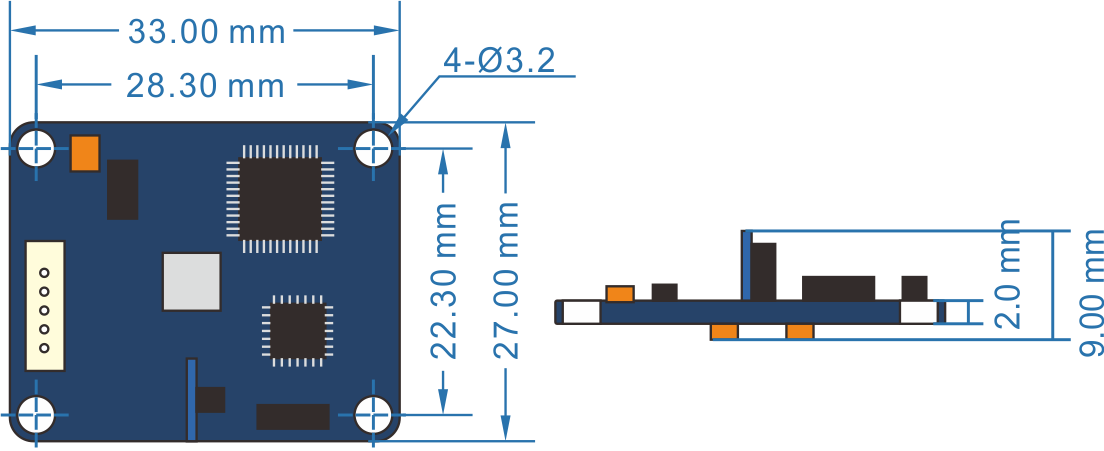

尺寸图
尺寸说明
-
外壳尺寸
l33×w27×h9mm
-
安装尺寸
l28.3×w22.3×h2mm
-
安装螺丝
4颗m3螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
