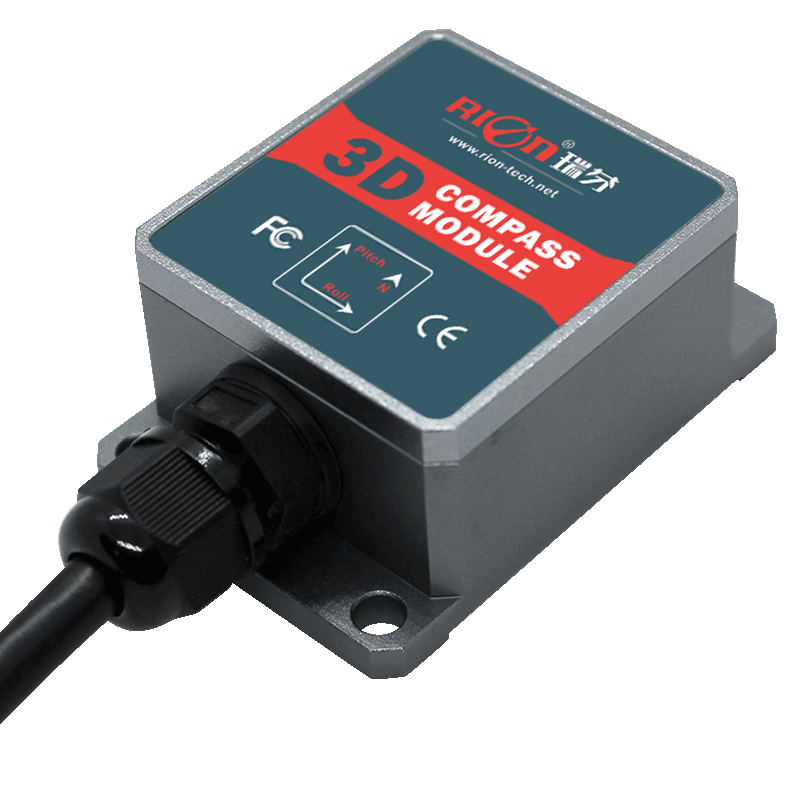

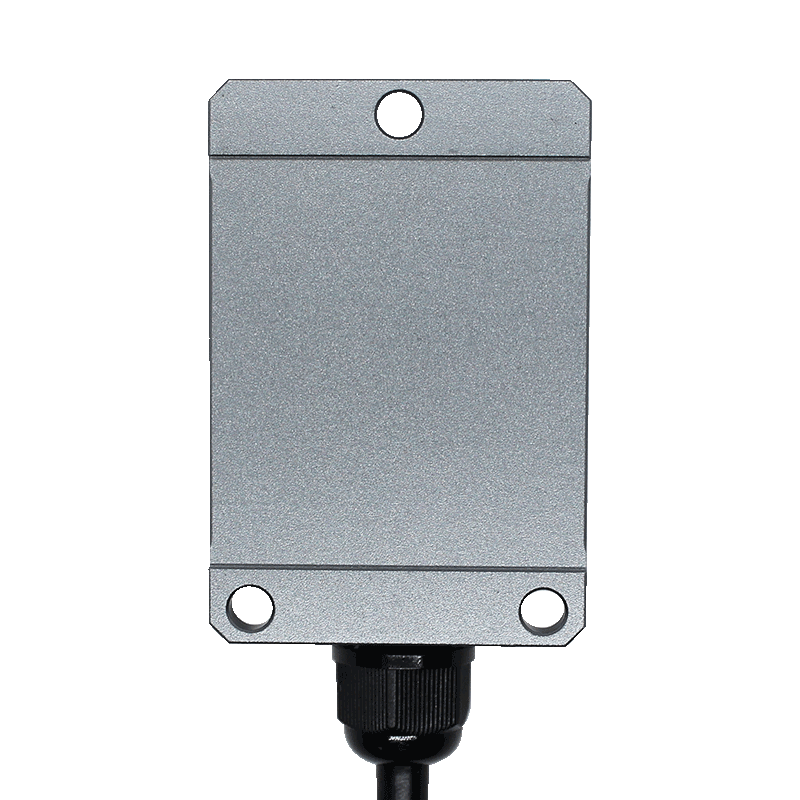

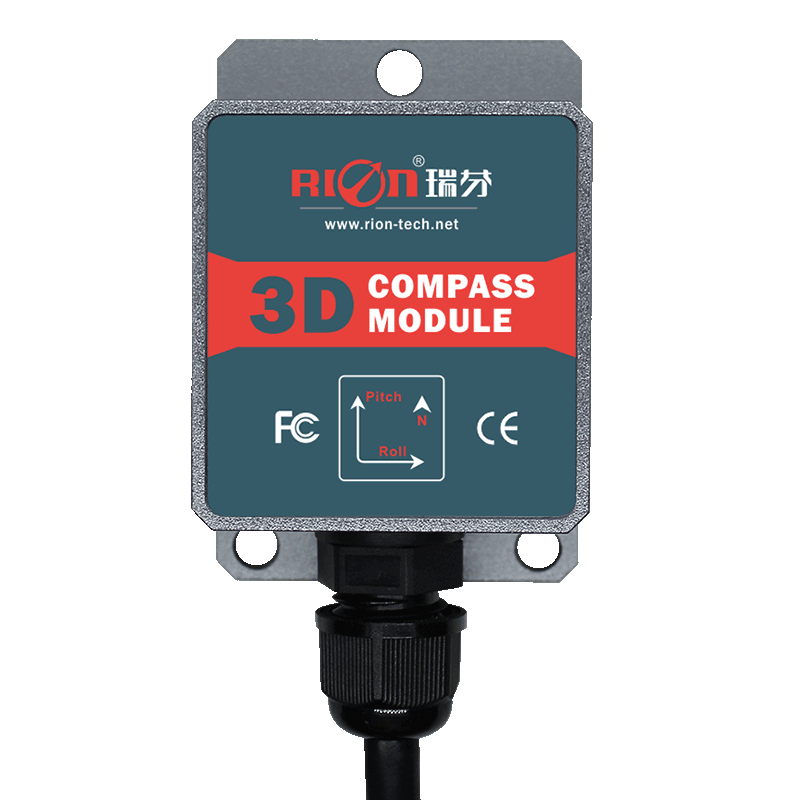

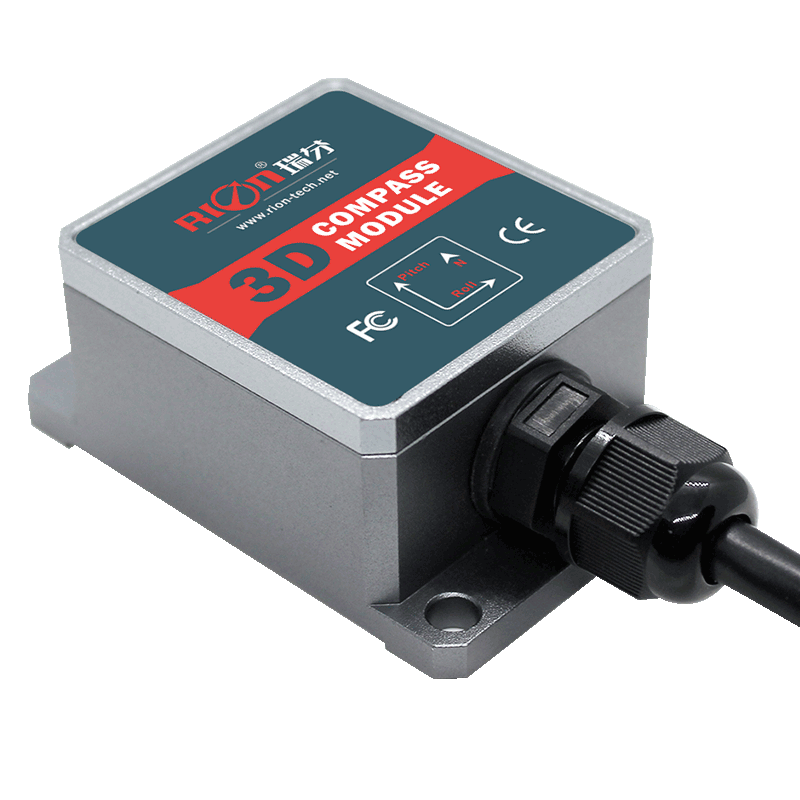

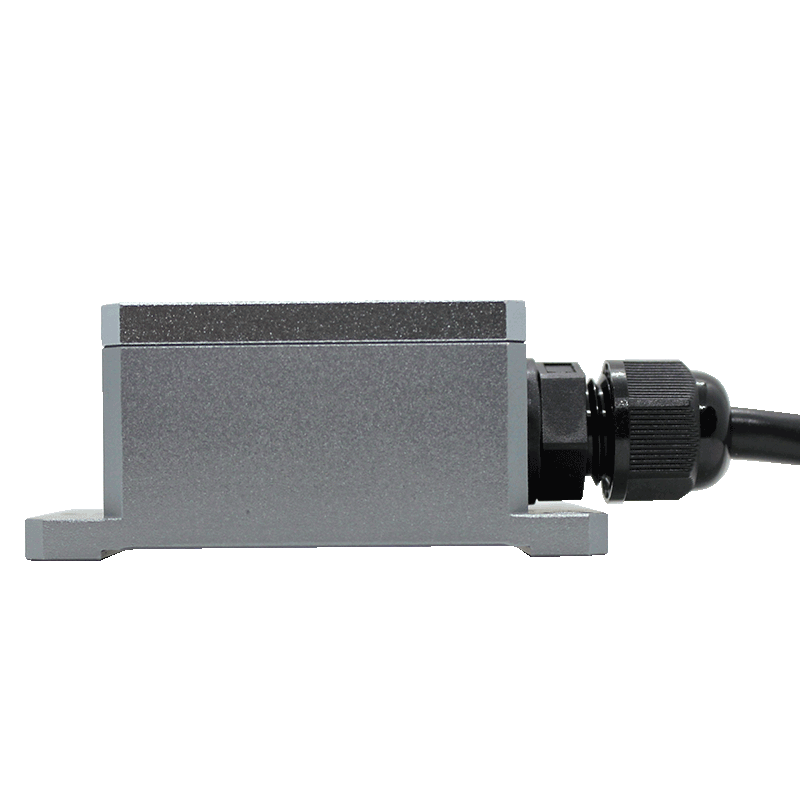

dcm260b
高精度三维电子罗盘

高精度三维电子罗盘

方位角精度: 0.8°

倾角测量范围:±85°

倾角分辨率: 0.1°

倾角精度: 0.2°

宽温范围:-40℃~ 85℃

尺寸:l68×w37×h24mm

带硬磁、软磁及倾角补偿

标准rs232/rs485/ttl输出接口

dc 5v供电

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

dcm260b是一款低成本三维电子罗盘,采用硬磁和软磁校准算法,使罗盘在有磁场干扰的环境中也能通过校准算法消除磁场的影响。dcm260b集成三轴磁感技术,通过中央处理器实时解算航向,以及使用三轴加速度计对大范围内的倾斜角进行航向补偿, 保障罗盘在倾斜角度高达±85°也能提供精度高的航向数据。电子罗盘集成了精度高的mcu控制,输出方式多元化,其中标准接口就包括rs232/rs485/ttl等接口,另可接受其它通讯接口的定制。

dcm260b体积小、功耗低、可应用在天线稳固、车辆、系统集成等众多领域,高抗震性、高可靠性也使得罗盘可在极其恶劣的环境下正常工作,更适合于当今的各种精度高的测量集成控制系统。

应用范围

航海导航测绘

gps组合导航

天线伺服控制

红外成像仪

激光测距仪

地图补绘器

rov水下机器人导航

海洋学堪测仪

特殊场合机械人

无人飞行器

性能指标

dcm260b

参数指标

罗盘航向参数

航向精度(rms)

0.8°

分辨率

0.1°

罗盘倾角参数

俯仰精度(rms)

0.1°<15°(测量范围)

0.2°<30°(测量范围)

0.3°<60°(测量范围)

俯仰倾斜范围

±85°

横滚精度(rms)

0.1°<15°(测量范围)

0.2°<30°(测量范围)

0.3°<60°(测量范围)

横滚倾斜范围

±85°

分辨率

0.1°

倾斜补偿角度范围

<40°

校准

硬铁校准

软铁校准

磁场干扰校准方法

平面旋转一圈(二维校准)

物理特性

尺寸

外壳封装尺寸:l55×w37×h24mm

单板尺寸:l33×w27×h9mm

rs232/rs485/ttl接口连接器

外壳封装:4pin1m直接引线

单板:4pin 30cm端子线

接口特性

启动延迟

<50毫秒

输出速率

20hz/s

波特率

2400到19200baud

输出格式

二进制高性能协议

电源

供电电压

(默认)直流 5v

(定制)直流9~36v

电流(max)

45ma

理想模式

35ma

休眠模式

tbd

环境

操作范围

-40℃~ 85℃

储存温度

-40℃~ 85℃

抗振性能

2500g

电磁兼容性

依照en61000和gbt17626

mtbf

≥40000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000hz

重量

单板:≤25g(不含端子线)、外壳封装:≤135g(含1米电缆线)

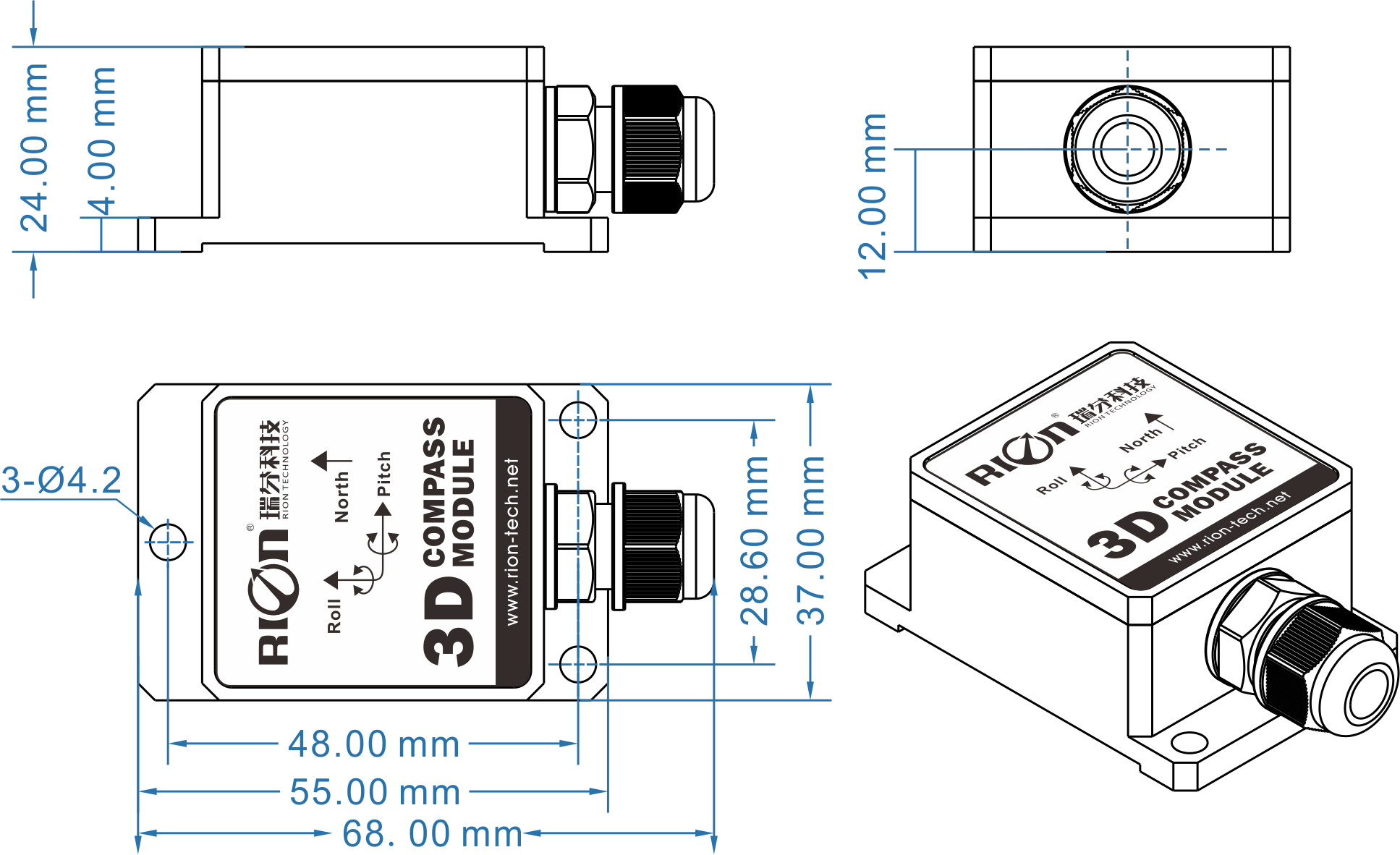

尺寸图

尺寸说明

  • 外壳尺寸

    l68×w37×w24mm

  • 安装尺寸

    l48×w28.6×h4mm

  • 安装螺丝

    3颗m4螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬电子罗盘上位机软件 v2.2

文件位置 :规格书下载/三维电子罗盘/dcm260b
高精度三维电子罗盘

更新时间 :2022-01-12 15:15

文件大小 :4.2mb

文件格式 :zip
