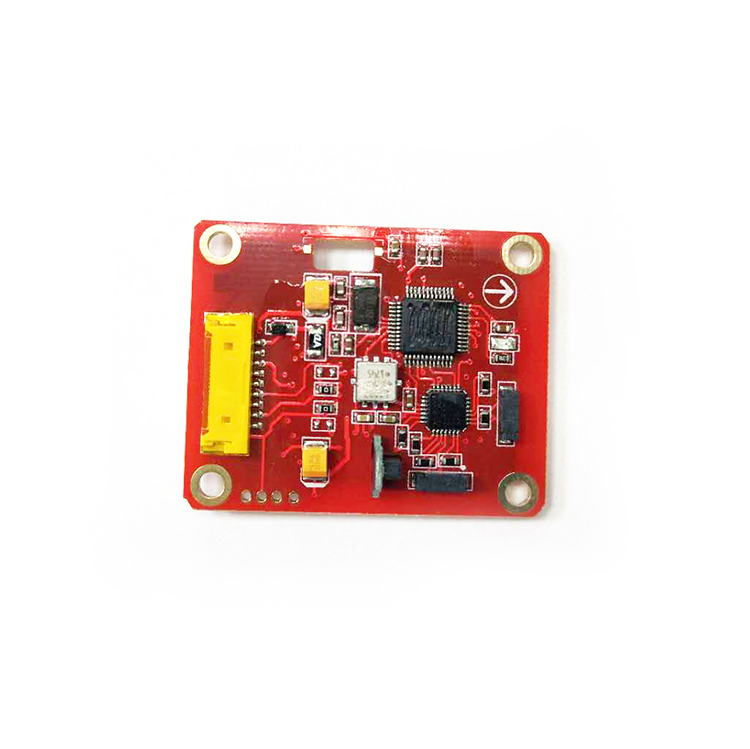

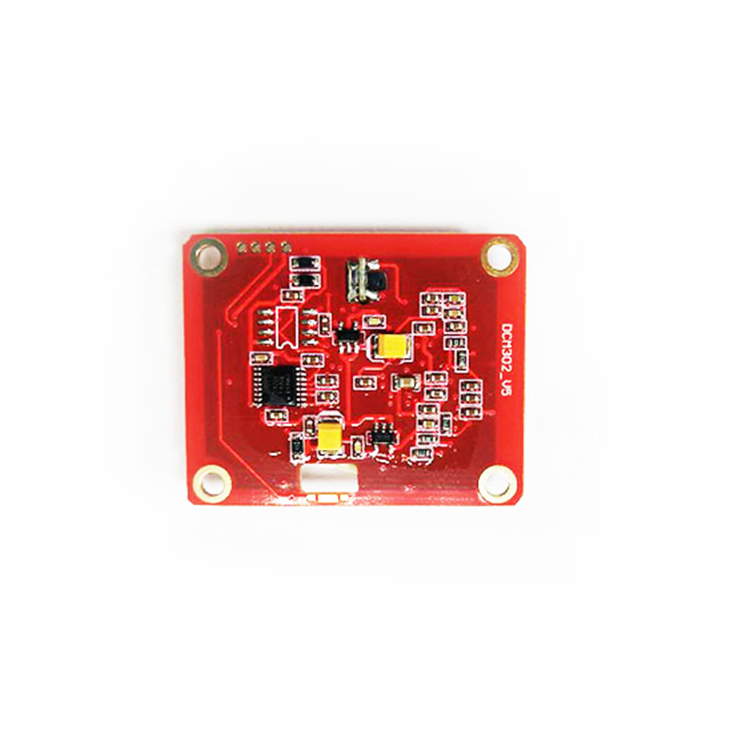

dcm301b
三维电子罗盘

方位角精度: 0.5°~0.8°

倾角测量范围:±85°

倾角分辨率: 0.1°

dc5v供电

ip67防水等级

宽温范围:  -40℃~ 85℃

带硬磁、软磁及倾角补偿

标准rs232/rs485/ttl输出接口

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

dcm301b是一款运用二维平面校准算法精度高的三维电子罗盘,校准无需三维姿态倾斜,只需平面原地旋转一圈即完成校准过程。采用硬磁和软磁校准算法,使罗盘在有磁场干扰的环境中也能通过三维校准方法达得理想测量效果,此款罗盘集成三轴磁感技术,通过中央处理器实时解算航向,以及使用三轴加速度计对大范围内的倾斜角进行航向补偿, 保障罗盘在倾斜角度高达±85°也能提供精度高的航向数据。电子罗盘集成了精度高的mcu控制,输出方式多元化,其中标准接口就包括rs232/rs485/ttl等接口,另可接受其它通讯接口的定制。

dcm301b体积小、功耗低、可应用在天线稳固、车辆、系统集成等众多领域,高抗震性、高可靠性也使得罗盘可在极其恶劣的环境下正常工作,更适合于精度高的测量集成控制系统.


应用范围

航海导航测绘

gps组合导航

天线伺服控制

红外成像仪

激光测距仪

地图补绘器

rov水下机器人导航

海洋学堪测仪

特殊场合机械人

无人飞行器

性能指标

dcm301b

参数

罗盘航向参数

最佳航向精度

0.5°

分辨率

0.1°

罗盘倾角参数

俯仰精度

0.1°<15°(测量范围)

0.2°<30°(测量范围)

0.3°<60°(测量范围)

0.3°<85°(测量范围)

俯仰倾斜范围

±85°

横滚精度

0.1°<15°(测量范围)

0.2°<30°(测量范围)

0.3°<60°(测量范围)

0.3°<85°(测量范围)

横滚倾斜范围

±85°

分辨率

0.1°

罗盘倾斜最佳补偿角度范围

<40°

校准

硬铁校准

软铁校准

磁场干扰校准方法

平面旋转一圈(二维校准)

物理特性

尺寸

l44.1×w35.35×h9.3mm

重量

单板:20g

rs-232/rs485/ttl接口连接器

端子线

接口特性

启动延迟

<50毫秒

最大输出速率

20hz/s

通信速率

2400到19200baud

输出格式

二进制高性能协议

电源

供电电压

(默认)直流 5v

(定制)直流9~36v

电流(最大)

40ma

理想模式

30ma

休眠模式

tbd

环境

操作范围

-40℃~ 85℃

储存温度

-40℃~ 85℃

抗振性能

2500g

电磁兼容性

依照en61000和gbt17626

平均无故障工作时间mtbf

≥40000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000hz

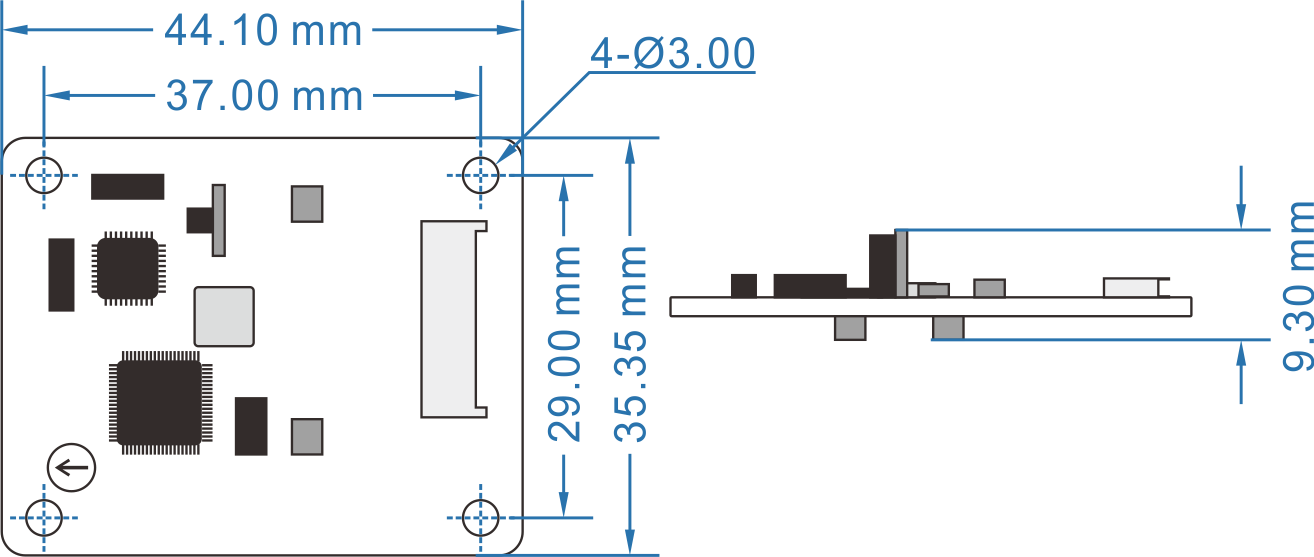

尺寸图


尺寸说明

  • 外壳尺寸

    l44.1×w35.35×h9.3mm

  • 安装尺寸

    l37×w29×h9.3mm

  • 安装螺丝

    4颗m3螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬电子罗盘上位机软件 v2.2

文件位置 :规格书下载/三维电子罗盘/dcm301b
三维电子罗盘

更新时间 :2022-01-12 15:15

文件大小 :4.2mb

文件格式 :zip
