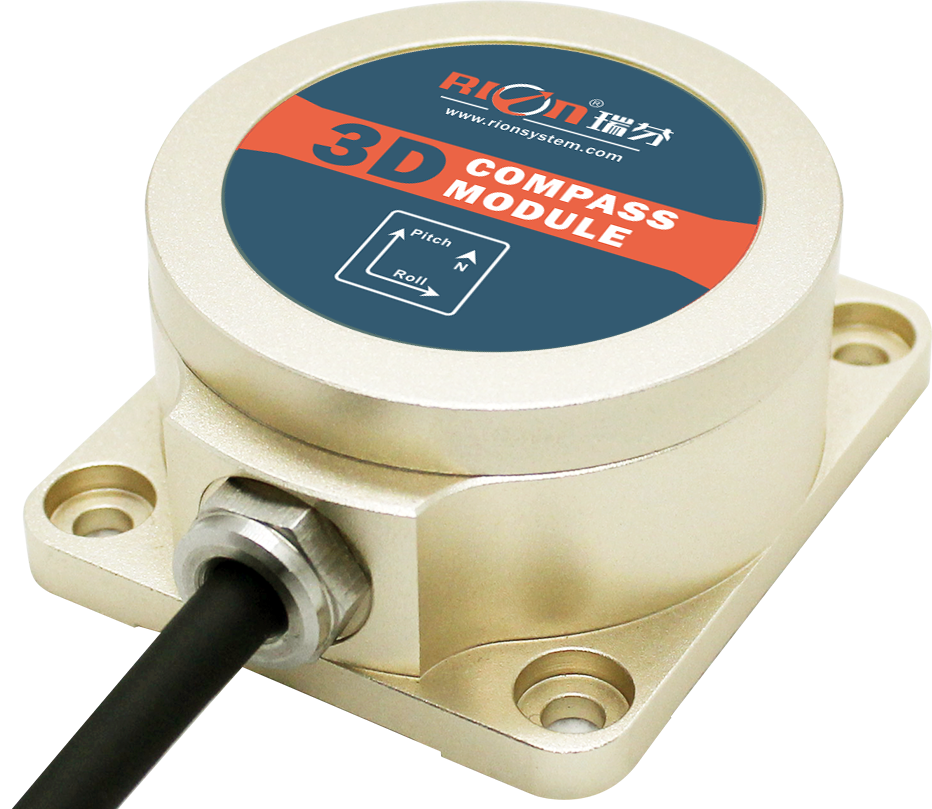

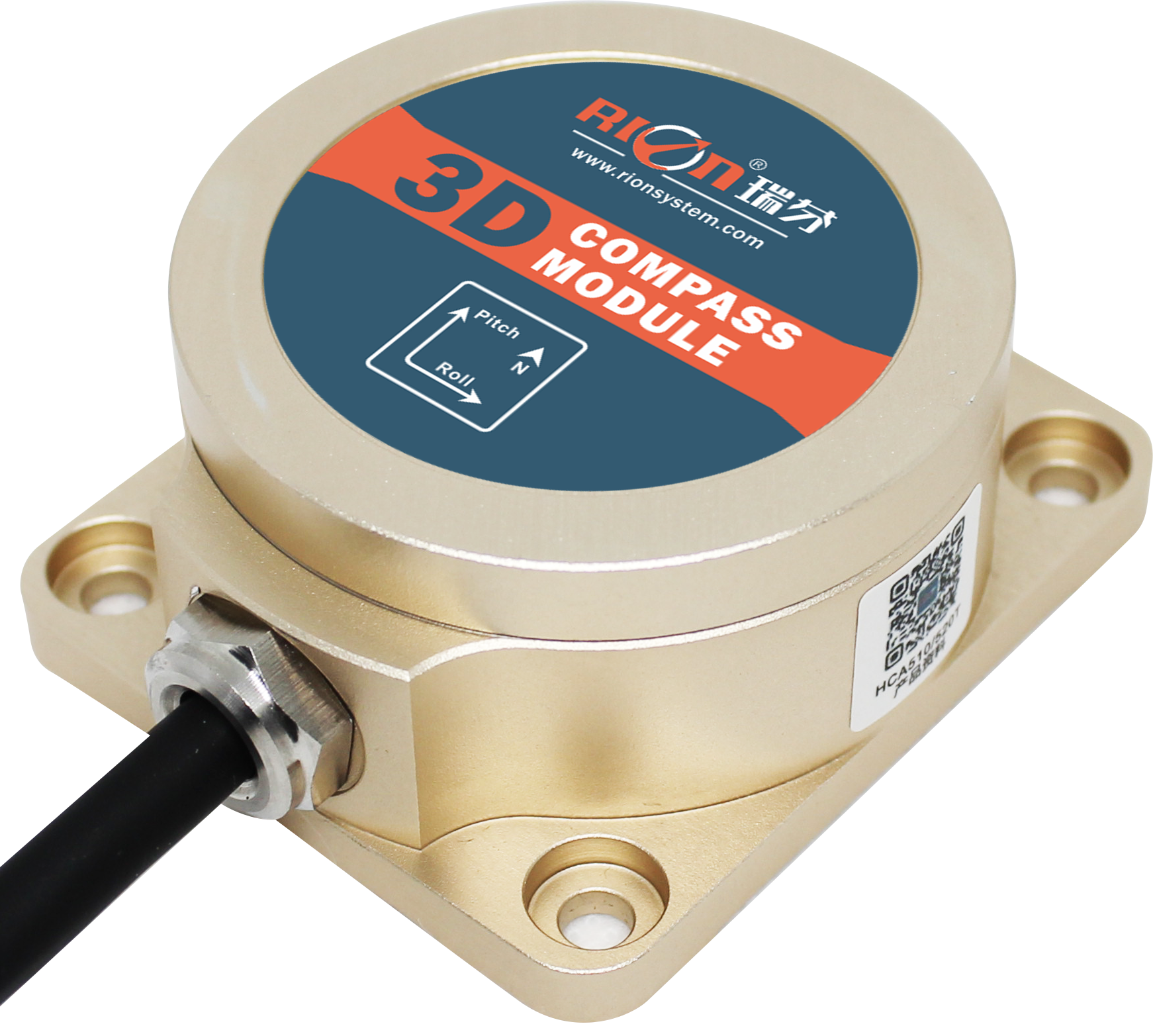

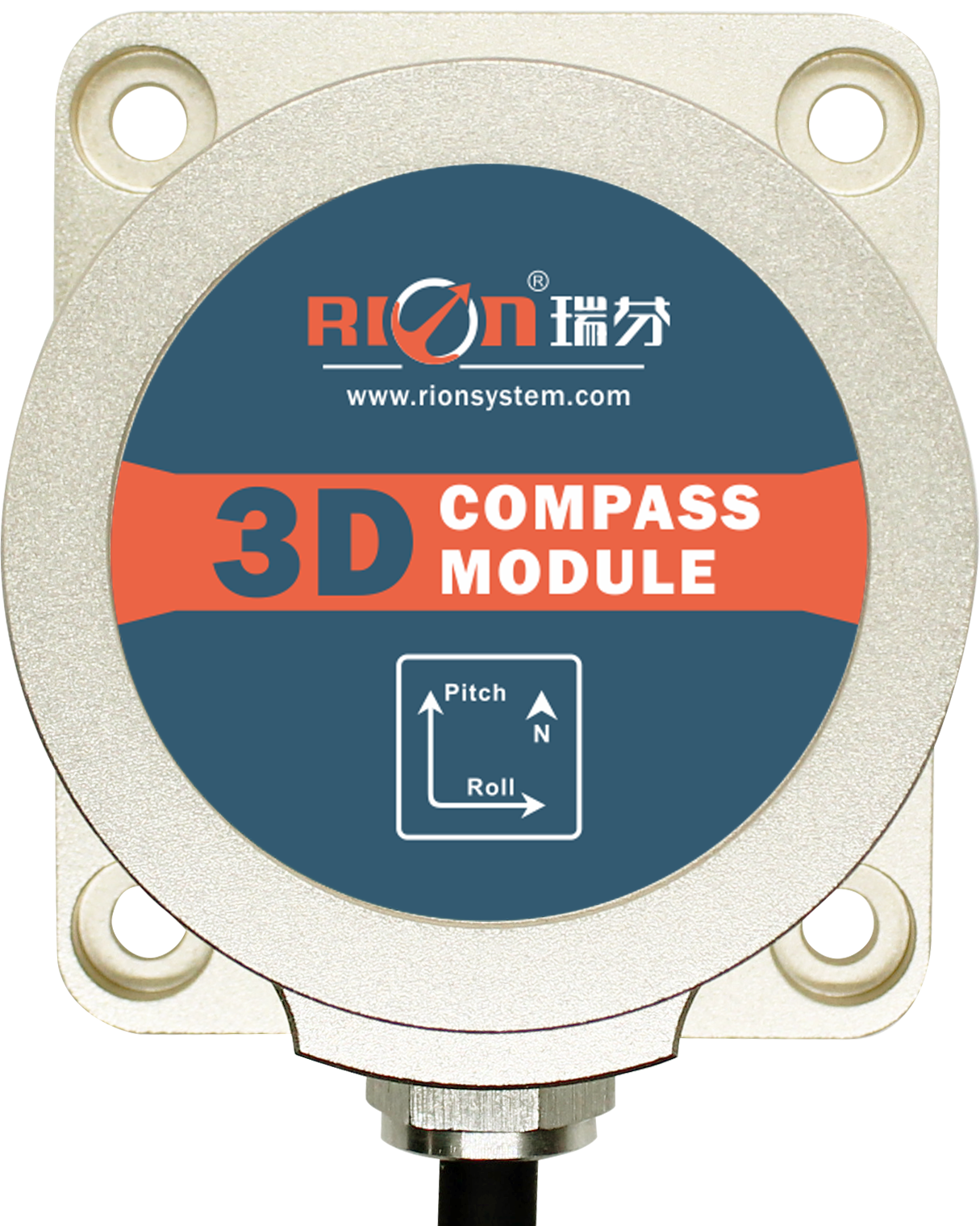

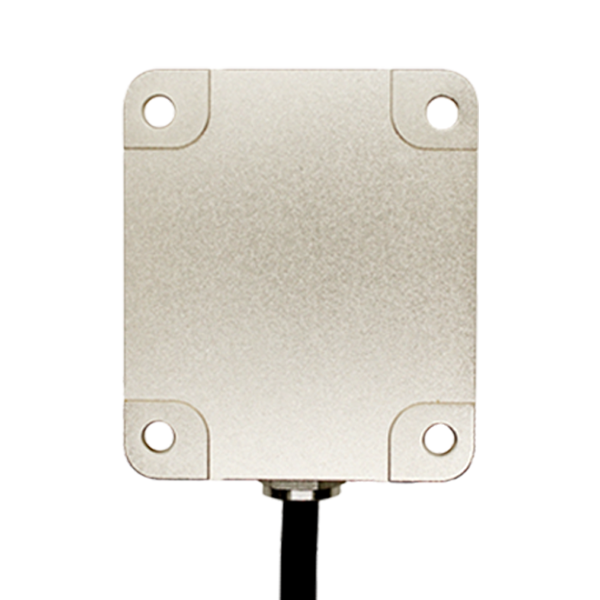

高精度倾角三维电子罗盘
方位角精度: 0.5°
横滚角测量范围:±180°
倾角分辨率:0.1°
倾角精度: <0.2°(全量程）
宽温范围: -40℃～ 85℃
尺寸:l57×w49×h25.5mm
带硬磁、软磁及倾角补偿
标准rs232/rs485/ttl输出接口
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
hcm385b-mp 采用是一款高性价比的三维电子罗盘，它采用24点校准方法，抗干扰性更强，操作简便，并使用高精度加速度计进行倾斜补偿，使其横滚角在±180°的任何工具面都能提供高精度的航向信息。对于固定的干扰，依然可以提供高精度的测量数据，rs232、rs485、ttl 多种通讯接口方式可选。
该产品内部集成三轴磁力计和三轴加速度计，分辨率高，抗噪声能力强，属于高性能、高稳定性的产品，体积小、功耗低；在手持设备、移动设备、天线稳固、车辆、系统集成等众多领域得到广泛应用。该产品的订货可选择带完整封装产品或电路单板。
应用范围
航海导航测绘
gps组合导航
天线伺服控制
红外成像仪
激光测距仪
地图补绘器
无人飞行器
性能指标
| hcm385b-mp | ||
| 罗盘航向参数 | 最佳航向精度 | 0.5° |
| 分辨率 | 0.1° | |
| 罗盘倾角参数 | 俯仰精度 | 0.1°<15°（测量范围） |
| 0.1°<30°（测量范围） | ||
| 0.1°<60°（测量范围） | ||
| 0.2°<85°（测量范围） | ||
| 俯仰倾斜范围 | ±85° | |
| 横滚精度 | 0.1°<15°（测量范围） | |
| 0.1°<30°（测量范围） | ||
| 0.1°<60°（测量范围） | ||
| 0.2°<180°（测量范围） | ||
| 横滚倾斜范围 | ±180° | |
| 分辨率 | 0.1° | |
| 校准 | 硬铁校准 | 有 |
| 软铁校准 | 有 | |
| 磁场干扰校准方法 | 24点校准 | |
| 物理特性 | 外壳封装尺寸 | l57×w49×h25.5mm |
| 外壳封装重量 | 130g(不含电缆线) | |
| rs232/rs485/ttl接口连接器 | 直接引线 | |
| 接口特性 | 启动延迟 | <50毫秒 |
| 最大输出速率 | 20hz/s | |
| 通信速率 | 2400到115200baud | |
| 输出格式 | 二进制高性能协议 | |
| 电源 | 供电电压 | （默认）直流 5v |
| 电流(最大) | 30ma | |
| 理想模式 | 26ma | |
| 休眠模式 | tbd | |
| 环境 | 工作温度 | -40℃～ 85℃ |
| 储存温度 | -40℃～ 85℃ | |
| 抗振性能 | 100g | |
| 防护等级 | ip67 | |
| 电磁兼容性 | 依照en61000和gbt17626 | |
| 平均无故障工作时间mtbf | ≥98000小时/次 | |
| 绝缘电阻 | ≥100兆欧 | |
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | |
| 抗振动 | 10grms、10～1000hz | |
尺寸图
尺寸说明
-
外壳尺寸
l57×w49×h25.5mm
-
安装尺寸
l45×w39×h5mm
-
安装螺丝
4颗m4螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
