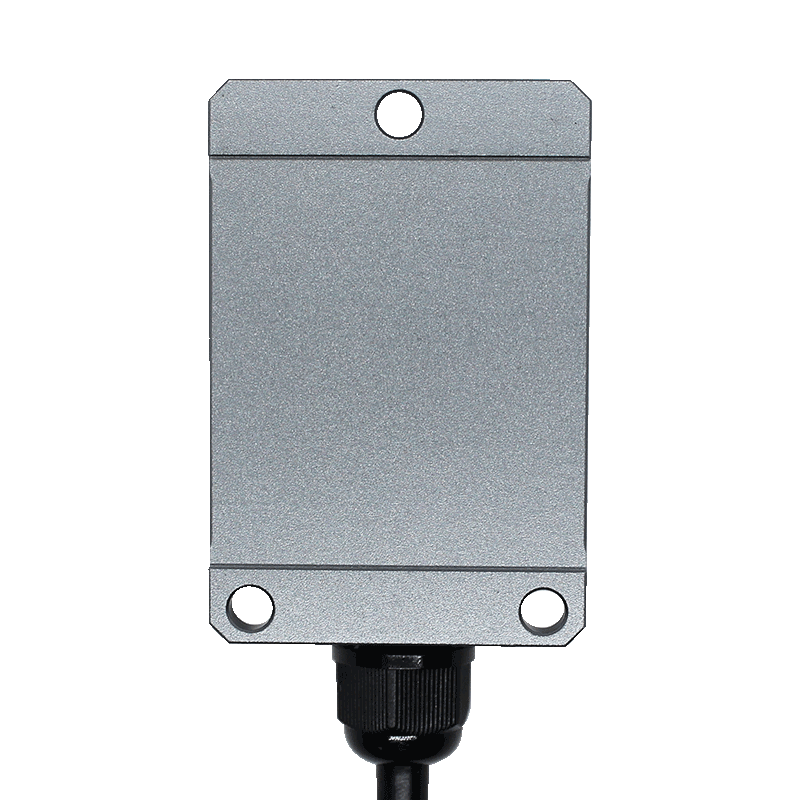

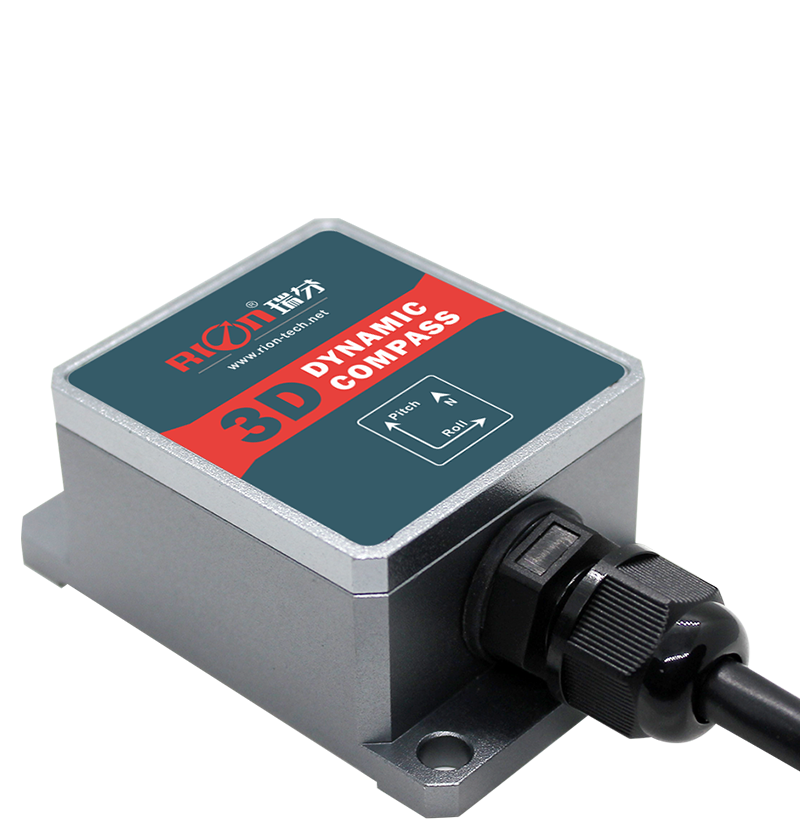

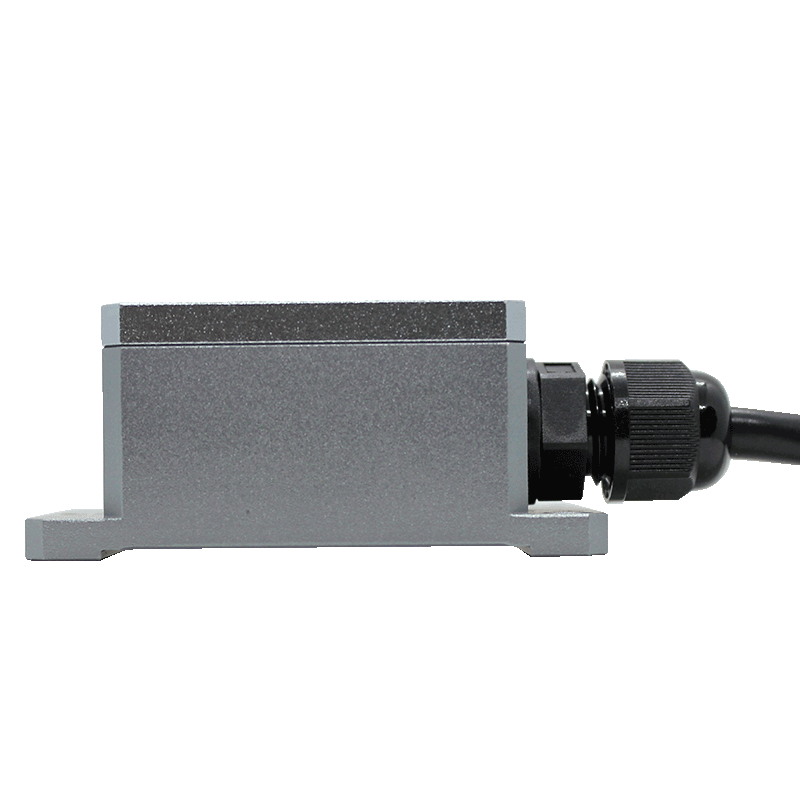

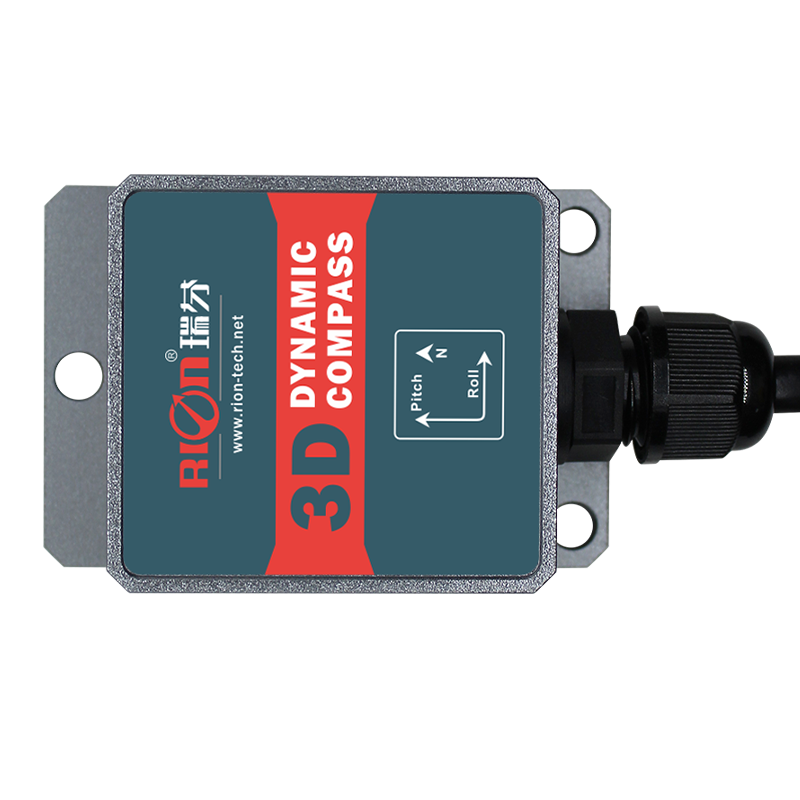

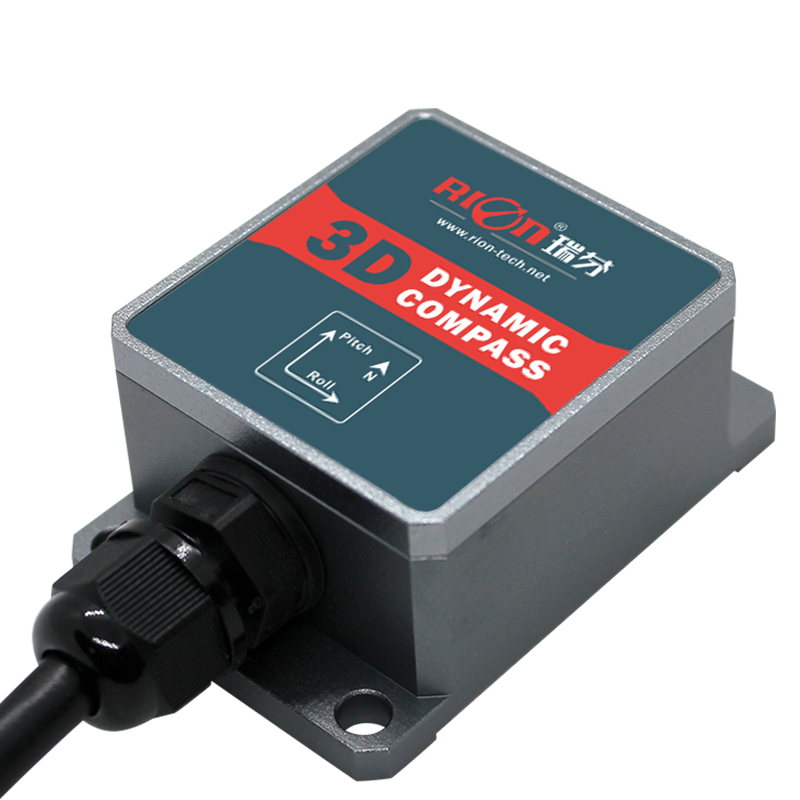

ddm360b
动态三维电子罗盘

倾角分辨率: 0.1°

倾角静态精度: 0.2°

倾角动态精度0.5°

带硬磁、软磁及倾角补偿

标准rs232/rs485/ttl输出接口

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

ddm360b是一款三维动态电子罗盘,内部集成了9轴惯性测量单元,包含三轴加度计,三轴陀螺仪,三轴磁感技术。利用陀螺仪的高动态角度特性与加速度计的高稳定性的姿态特性,通过动态惯导算法得出在复杂的姿态变化中随动的俯仰角与横滚角。地磁方位角采用硬磁和软磁校准算法,使罗盘在有磁场干扰的环境中也能通过校准算法消除磁场的影响。通过中央处理器实时解算航向,以及使用动态的俯仰角与横滚角对大范围内的磁方位进行动态航向补偿,保障罗盘在倾斜角度高达±85°也能提供精度高的航向数据。电子罗盘集成了高度dsp运算处理器,输出方式多元化,其中标准接口就包括rs232/rs485/ttl等接口,另可接受其它通讯接口的定制。

ddm360b体积小、功耗低、可应用在海上船舶、天线搜星、商用无人机、等众多高抗震性、极其恶劣的环境下正常工作,更适合于当今的各种精度高的测量集成控制系统。

应用范围

航海导航测绘

gps组合导航

天线伺服控制

红外成像仪

地图补绘器

rov水下机器人导航

海洋学堪测仪

特殊场合机械人

无人飞行器

性能指标

ddm360b

参数指标

罗盘航向参数

航向精度

0.8°

分辨率

0.1°

俯仰测量范围

±90°

横滚测量范围

±180°

倾角精度

静态0.2°

动态0.5°

分辨率

0.1°

倾斜补偿角度范围

横滚±180°

俯仰<85°

校准

硬铁校准

软铁校准

磁场干扰校准方法

平面旋转一圈(二维校准)

物理特性

尺寸

l55×w37×h24mm

rs232/rs485/ttl接口连接器

4芯 1米直接引线

接口特性

启动延迟

<50毫秒

输出速率

20hz/s

波特率

4800到115200baud

输出格式

二进制高性能协议

电源

供电电压

(默认)直流 5v

(定制)直流9~36v

电流(max)

45ma

理想模式

35ma

休眠模式

tbd

环境

操作范围

-40℃~ 85℃

储存温度

-40℃~ 85℃

抗振性能

2500g

电磁兼容性

依照en61000和gbt17626

mtbf


≥98000小时/次


绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000hz

重量

≤135g(含1米电缆线)

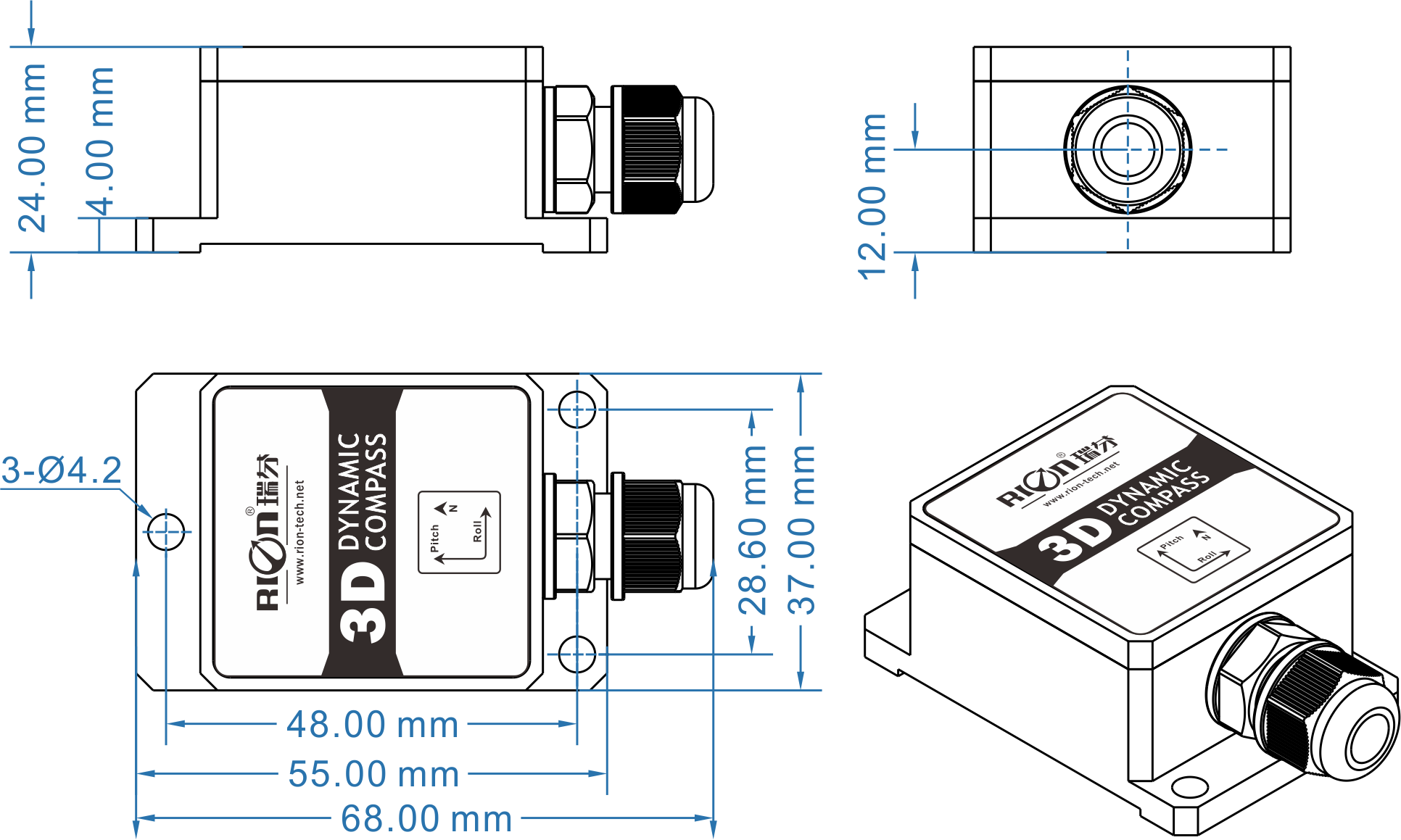

尺寸图

尺寸说明

  • 外壳尺寸

    l55×w37×h24mm

  • 安装尺寸

    l48×w28.6×h4mm

  • 安装螺丝

    3颗m4螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬电子罗盘上位机软件 v2.2

文件位置 :规格书下载/三维电子罗盘/ddm360b
动态三维电子罗盘

更新时间 :2022-01-12 15:15

文件大小 :4.2mb

文件格式 :zip

立即下载
