电流输出型倾角传感器

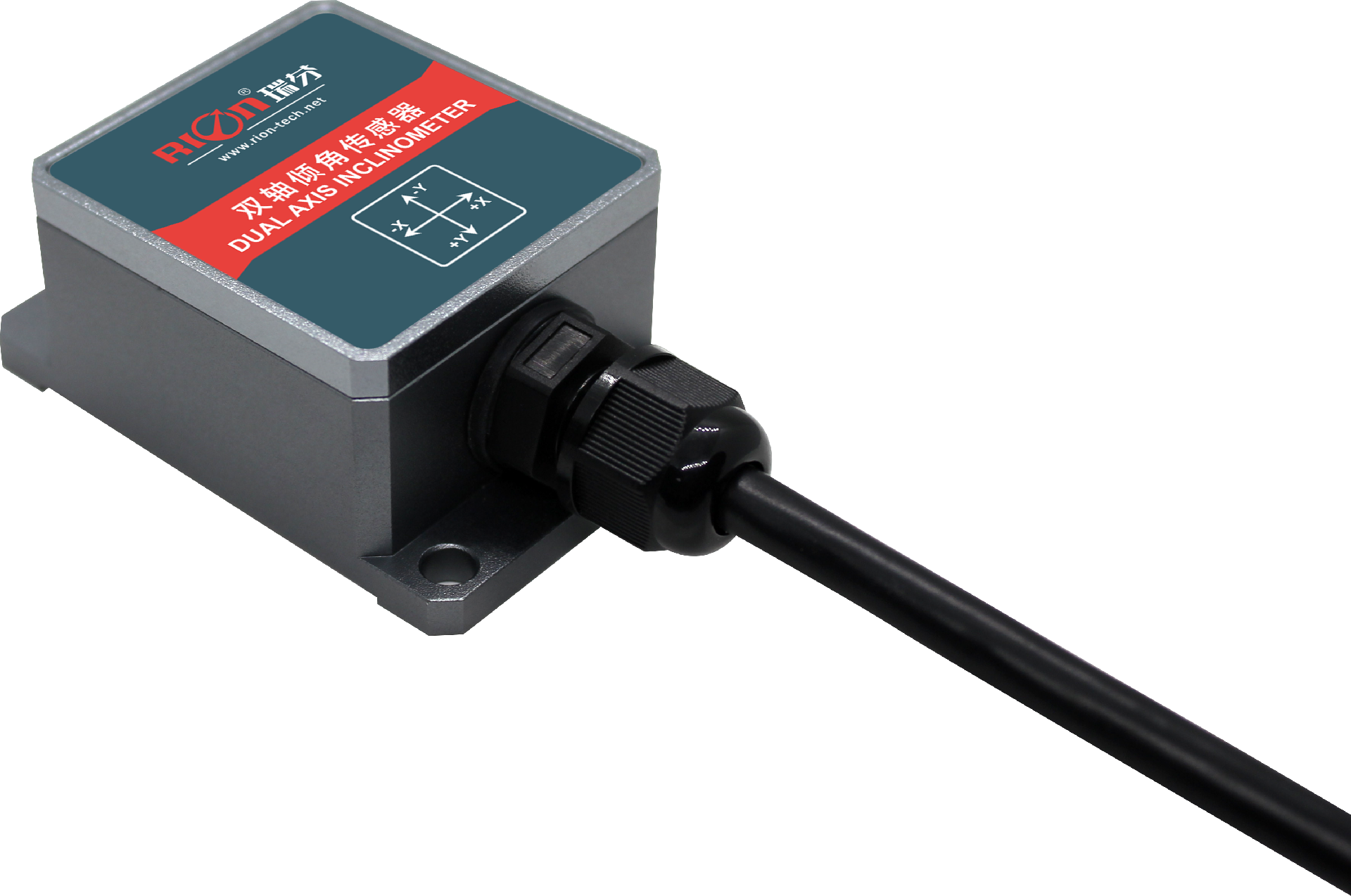

单/双轴倾角量测
全量程360°内任意量程可选
精度：0.1°
dc9～36v供电
输出方式4～20ma
宽温工作-40～ 85℃
ip67防护等级
高抗振性能>3500g
分辨率0.02°
小体积55×37×24mm（可定制）
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍

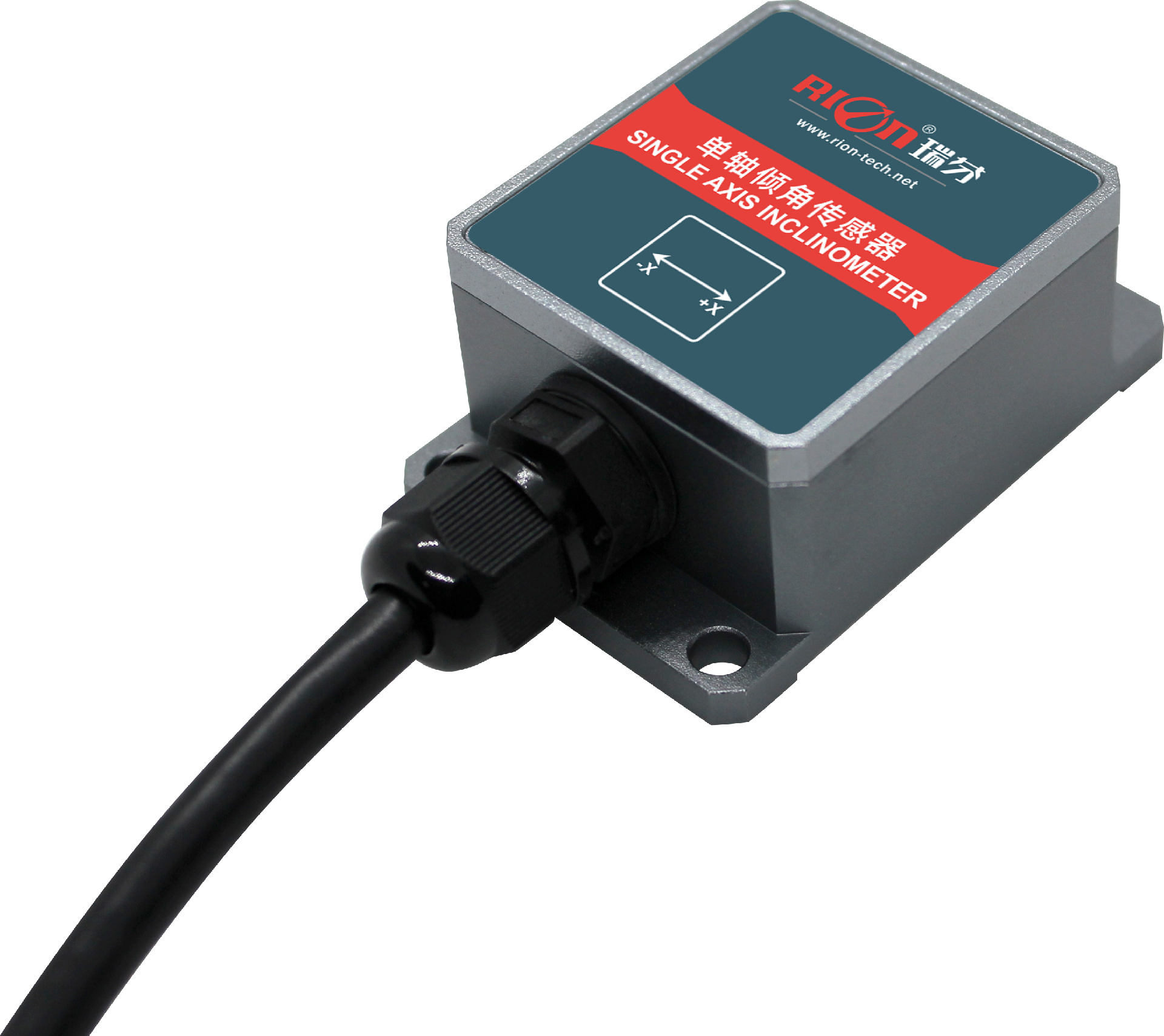

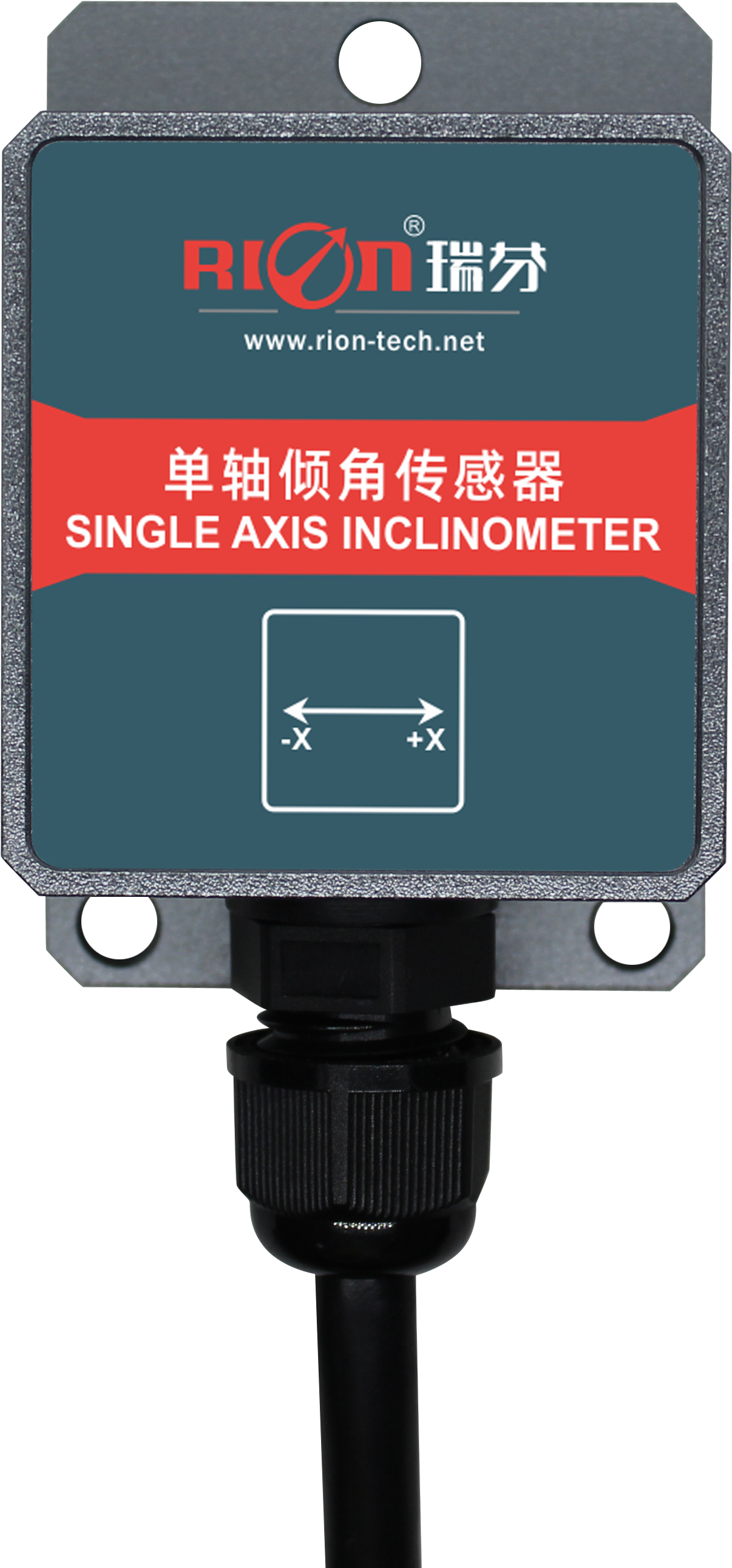

lca318t/lca328t系列倾角是瑞芬开发的一款小体积mems单轴倾角传感器，输出电流经过内部二次线性度修正，是一款线性度电流输出倾角传感器，主要针对小体积以及成本控制的应用市场。由于内置了新型微机电生产工艺倾角单元，产品体积小，长距离传输可达2000米以上，抗外界电磁干扰能力强、可适应在工业恶劣环境中长期工作。
本产品采用非接触式测量原量，能实时输出当前的姿态倾角，使用简单，无需找回相对变化变的两个面安装。是工业自动化控制、平台测量姿态的理想选择！
应用范围
各种工程机械角度控制
四轮定位系统
汽车底盘测量
卫星天线定位
性能指标
| lca318t/328t | 条件 | 参数 | 单位 | ||||
| 测量范围 | | ±30 | ±60 | ±90 | ±180 | 0~360 | ° |
| 测量轴 | | x y | x y | x y | x | x | 轴 |
| 零点输出 | 0°的输出 | 12 | 12 | 12 | 12 | 12 | ma |
| 分辨率 | | 0.02 | 0.03 | 0.05 | 0.08 | 0.08 | ° |
| 测量精度 | @25℃ | 0.1 | 0.1 | 0.15 | 0.2 | 0.2 | ° |
| 长期稳定性 | | <0.5 | <0.5 | <0.5 | <0.5 | <0.5 | ° |
| 零点温度系数 | -40～85℃ | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | °/℃ |
| 灵敏度温度系数 | -40～85℃ | ≤150 | ≤150 | ≤150 | ≤150 | ≤150 | ppm/℃ |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | s |
| 响应时间 | | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | s |
| 响应频率 | | 20 | hz | ||||
| 电磁兼容性 | 依照en61000和gbt17626 | ||||||
| 平均无故障工作时间 | ≥45000小时/次 | ||||||
| 绝缘电阻 | ≥100兆欧 | ||||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||||||
| 抗振动 | 10grms、10～1000hz | ||||||
| 防水等级 | ip67 | ||||||
| 电缆线 | 标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.3mm2 | ||||||
| 重量 | ≤135g(含1米电缆线) | ||||||
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 9 | 12、24 | 36 | v |
| 工作电流 | | | 12 | | ma |
| 输出内阻 | 电阻性 | 400 | | 1000 | kω |
| 电流采样电阻 | 建议 | | 250 | | r |
| 工作温度 | | -40 | | 85 | ℃ |
| 存储温度 | | -40 | | 85 | ℃ |
尺寸图
尺寸说明
-
外壳尺寸
l55×w37×h24mm
-
安装尺寸
l48×w28.6×h4mm
-
安装螺丝
3颗m4螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
