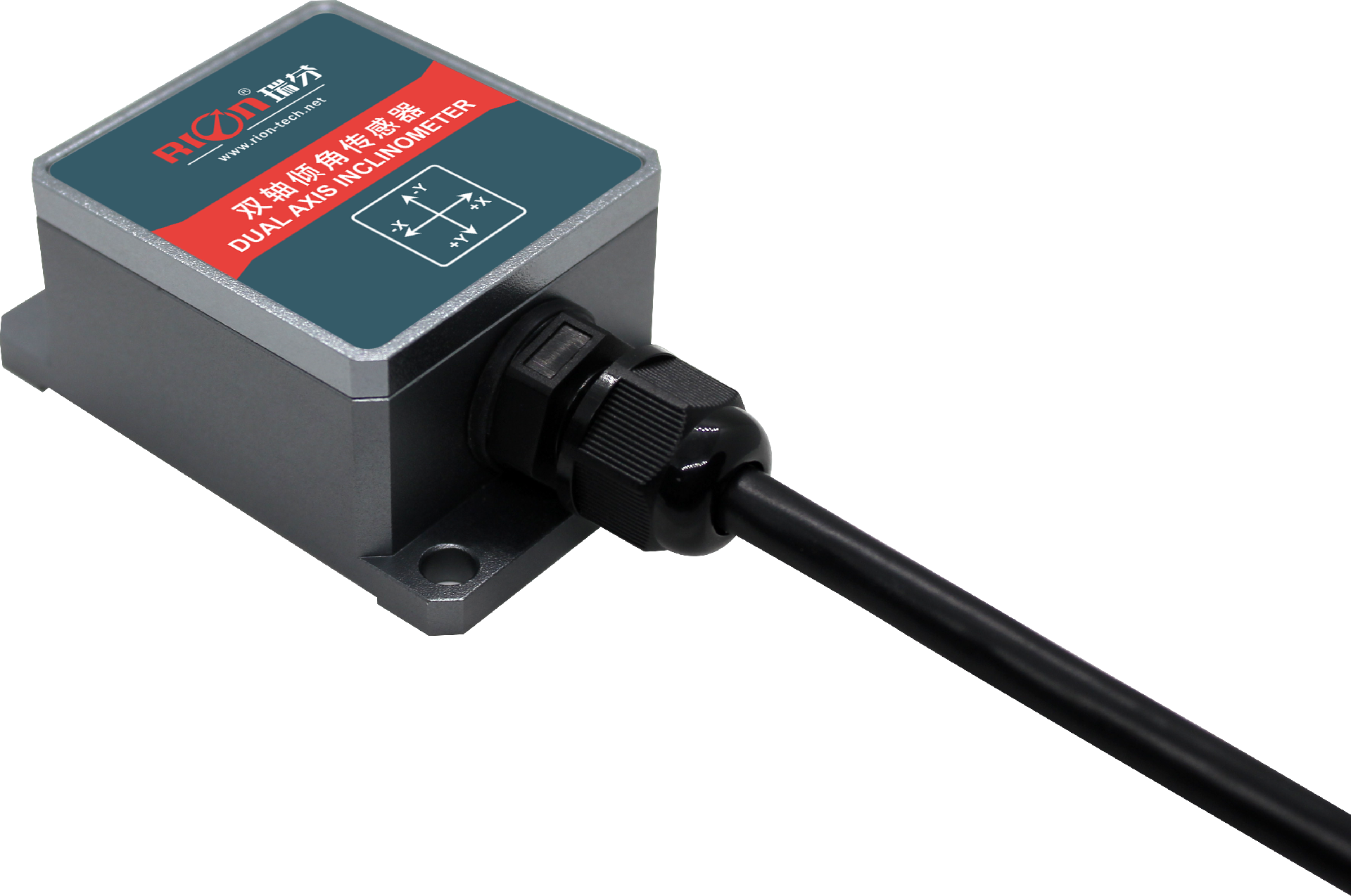

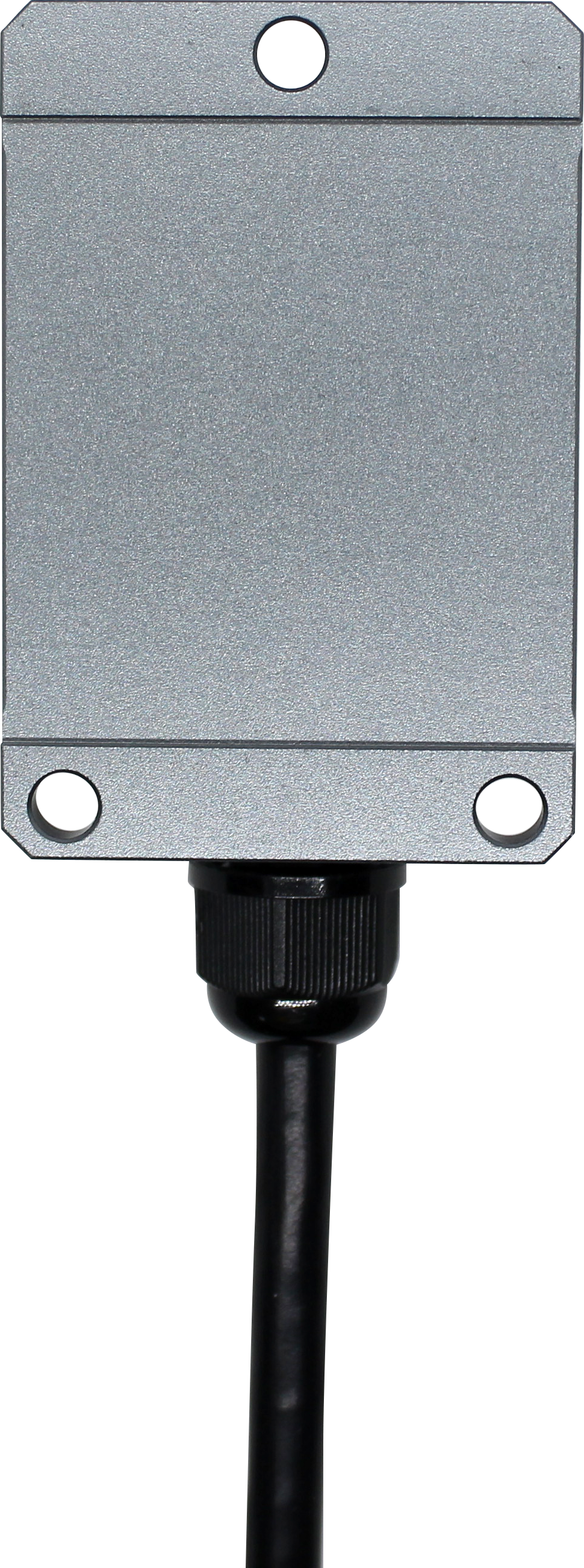

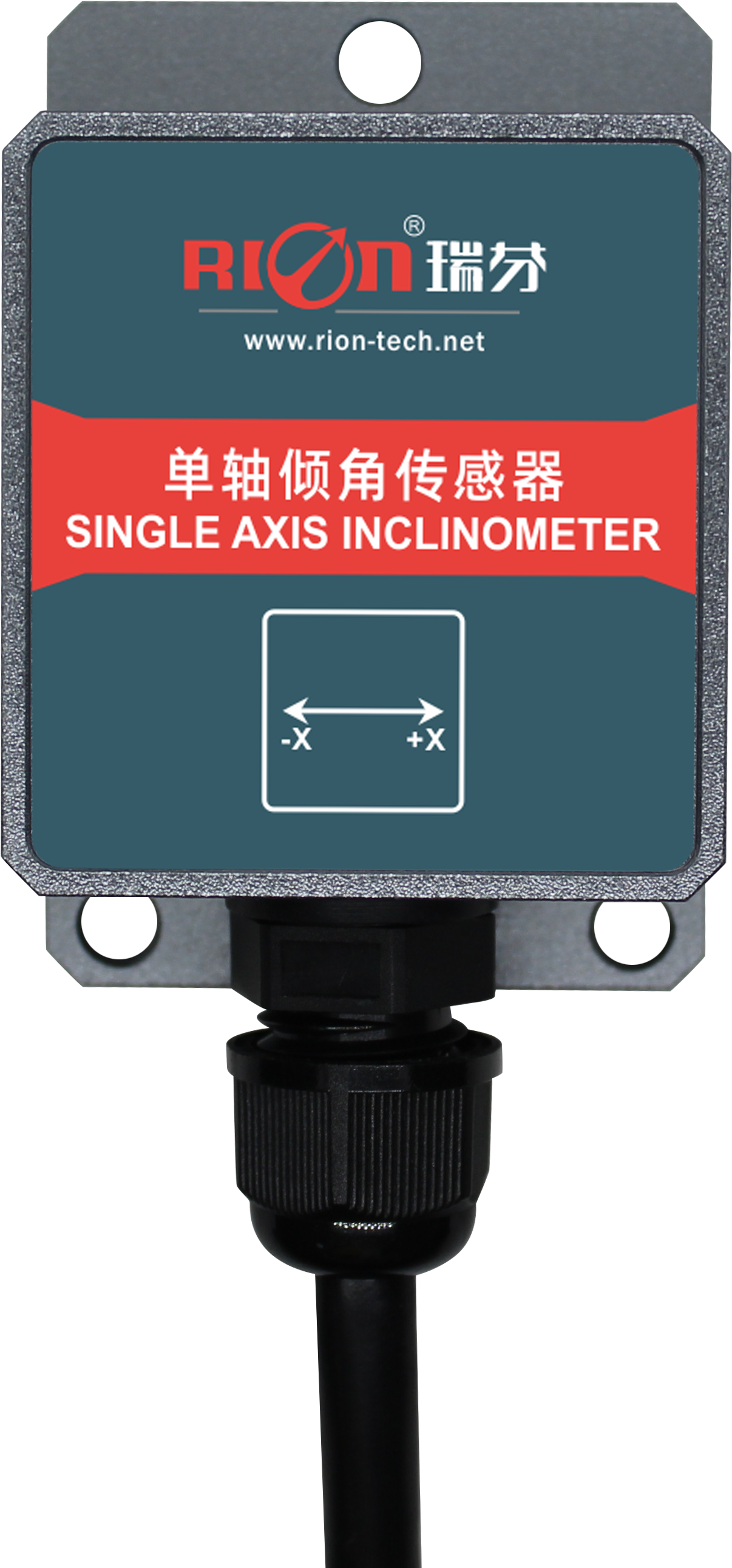

lca316t/326t
数字输出型单/双轴倾角传感器

单/双轴倾角测量

量程±10~±90°可选

分辨率0.02°

标准dc 5v供电

宽温工作-40~ 85℃

输出方式rs232/rs485/ttl

ip67防护等级

高抗振性能>3500g

小体积55×37×24mm(可定制)

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍


lca316t/lca326t系列产品是瑞芬科技推出的新一代数字型小体积mems倾角传感器,内置双通道地球引力倾斜单元,通过测量静态重力加速度,转换成倾角变化。从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。输出方式rs232、rs485或ttl电平接口标准可选。由于是内置mcu控制系统,使传感器输出线性度得到二次修正,弥补了模拟型的因为修正不够导致的精度下降。

本产品采用非接触式测量原量,能实时输出当前的姿态倾角,使用简单,无需找回相对变化的两个面安装。是工业自动化控制、

测量姿态的理想选择,抗外界电磁干扰能力强、可适应在工业恶劣环境中长期工作。该产品主要适合静态和慢速变化的动态测量,不适用于快速变化的动态测量。


应用范围

各种工程机械角度控制

云台运转监控

电动盲人椅测平

四轮定位系统

汽车底盘测量

卫星天线定位

医疗床调平

性能指标

lca316t/326t

条件

参数

单位

测量范围


±10

±30

±60

±90

°

测量轴


x  y

x  y

x  y

x  y

分辨率


0.02

0.02

0.02

0.02

°

测量精度

@25℃

0.1

0.1

0.1

0.1

°

零点温度系数

-40~85℃

±0.02

±0.02

±0.02

±0.02

°/℃

灵敏度温度系数

-40~85℃

≤150

≤150

≤150

≤150

ppm/℃

上电启动时间


0.5

0.5

0.5

0.5

s

响应时间


0.02

0.02

0.02

0.02

s

输出速率

5hz、15hz、35hz、50hz可设置

输出信号

rs232/rs485/ttl 可定制

电磁兼容性

依照en61000和gbt17626

平均无故障工作时间

≥45000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000hz

防水等级

ip67

电缆线

标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.3mm2

重量

≤135g(含1米电缆线)

产品电气参数

参数

条件

最小值

典型值

最大值

单位

供电电压

标准

3.6

5

7

v

可定制

9

12  24

36

v

工作电流

标准


5


ma

可定制

9

12  24

36

ma

工作温度


-40


85

存储温度


-40


85

尺寸图

尺寸说明

  • 外壳尺寸

    l55×w37×h24mm

  • 安装尺寸

    l48×w28.6×h4mm

  • 安装螺丝

    3颗m4螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬倾角传感器modbus协议上位机软件 v1.8

文件位置 :规格书下载/lca系列 小体积倾角传感器/lca316t/326t
数字输出型单/双轴倾角传感器

更新时间 :2022-10-10 09:42

文件大小 :4.1mb

文件格式 :

立即下载

软件下载

瑞芬倾角传感器68协议上位机软件 v1.8

文件位置 :规格书下载/lca系列 小体积倾角传感器/lca316t/326t
数字输出型单/双轴倾角传感器

更新时间 :2022-01-12 15:14

文件大小 :4.1mb

文件格式 :zip
