电压输出型倾角传感器
分辨率0.1°
输出方式0~5v
六种安装方式
可现场设置零点
ip67防护等级
宽电压输入9~36v
宽温工作-40c~ 85°c
高抗振性能>3500g
产品介绍
应用范围
性能参数
尺寸图
资料下载

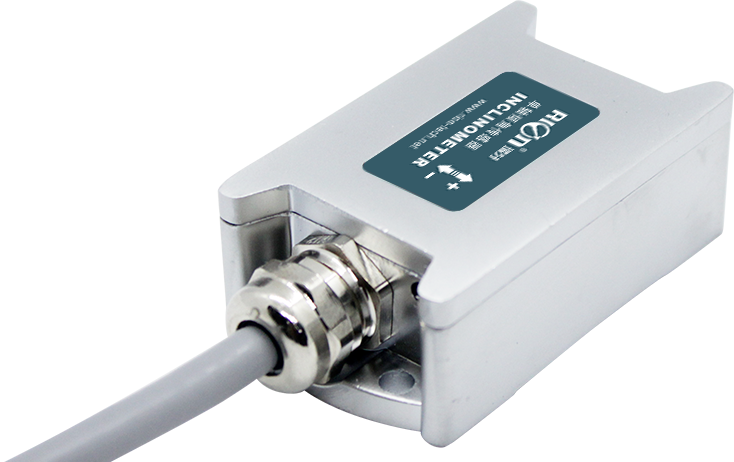

产品介绍
mca410&420t系列倾角传感器是瑞芬公司自主研发的新型低成本全姿态倾斜角度测量产品；采用最新抗干扰平台设计，集成新型微机械传感单元，宽温工作性能，抗振性能优越，长期工作稳定可靠，有效工作寿命长达10年。本产品采用非接触式原理测量物体的倾斜角度，通过内部的电容式微机械单元测量地球引力所产生的分量来解算出实时倾斜角度，安装简单方便，只需固定在被测动作的物体上，不需要固定轴与转动轴，多种安装方式，满足客户测量需求，是工程机械车辆，农用机械，等工业设备的理想配件。
应用范围
医疗设备角度控制
地下钻机姿态导航
铁路轨距尺、轨距仪测平
基于倾角的方向测量
地质设备倾斜监测
性能指标
| mca410t/420t | 条件 | 参数 | 单位 |
| 输出电压 | | 0~5 | v |
| 分辨率 | | 0.1 | ° |
| 测量精度 | 25℃ | ±0.3 | ° |
| 响应时间 | | 0.05 | s |
| 温度漂移特性 | -40～85℃ | ±0.5 | ° |
| 输出负载 | >500欧姆 | ||
| 工作时间 | 50000小时/次(无故障) | ||
| 绝缘电阻 | ≥100兆欧 | ||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||
| 抗振动 | 10grms、10～1000hz | ||
| 外壳材质 | 电镀金属外壳 | ||
| 重量 | ≤200g(含1米电缆线) | ||
| 质量体系 | 质量管理体系认证：gb/t19001-2016 idt iso19001:2015标准（证书编号：128101） | ||

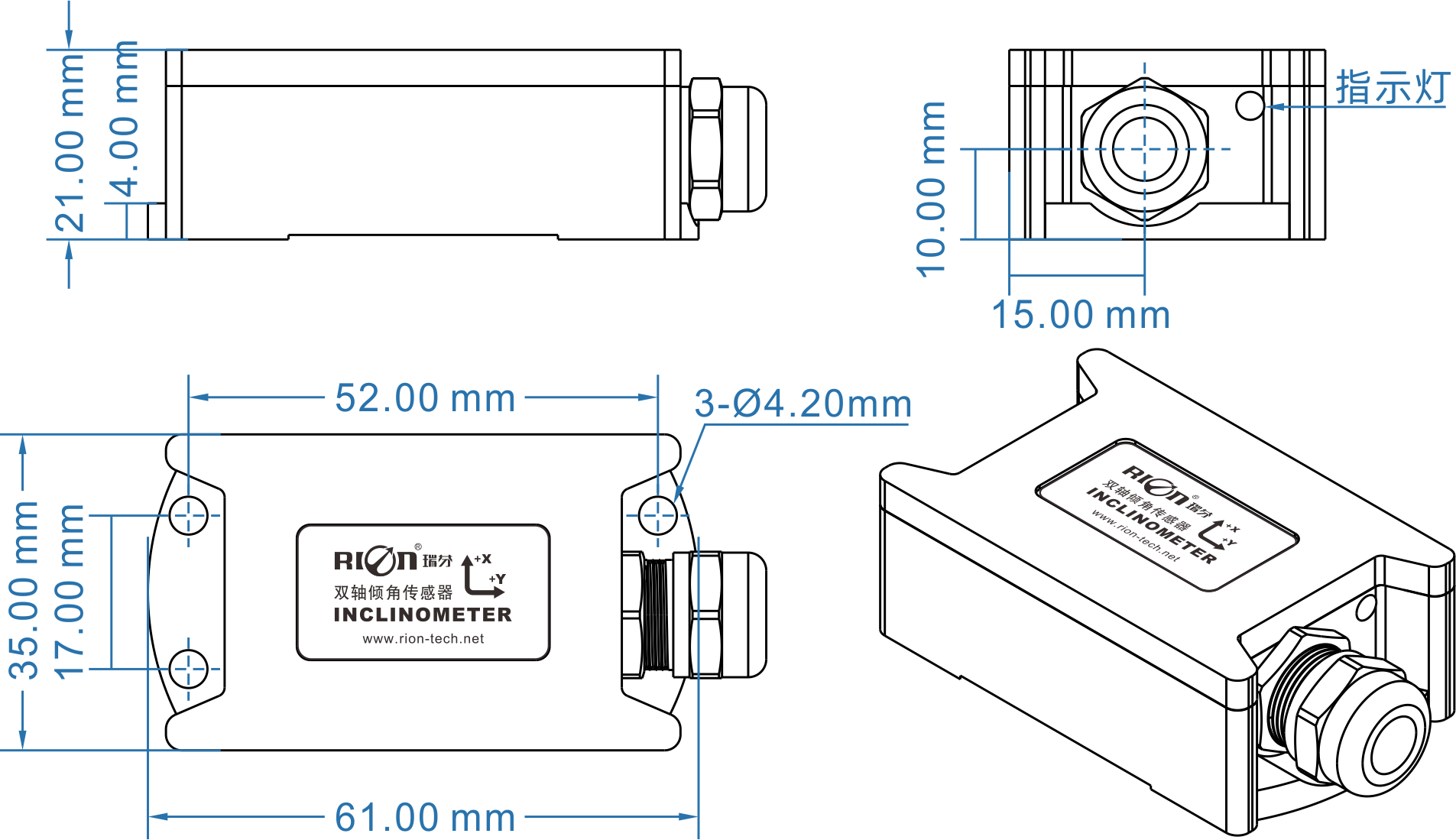

尺寸图
尺寸说明
-
外壳尺寸
l61×w35×h21mm
-
安装尺寸
l52×w17×h4mm
-
安装螺丝
3颗m4螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
