电压输出型倾角传感器
单/双轴倾角测量
量程±1～±90°可选
小量程精度可达0.003°
宽电压输入11.5～36v
宽温工作-40～ 85℃
分辨率0.0007°
ip67防护等级
高抗振性能>2000g
零点温度系数0.0005°/℃
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍

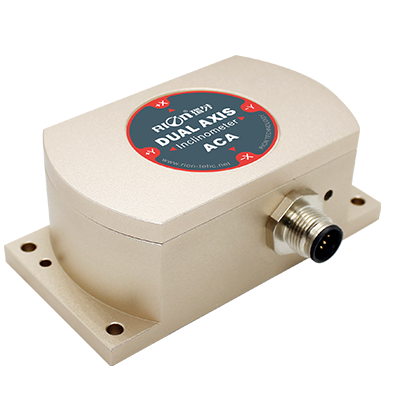

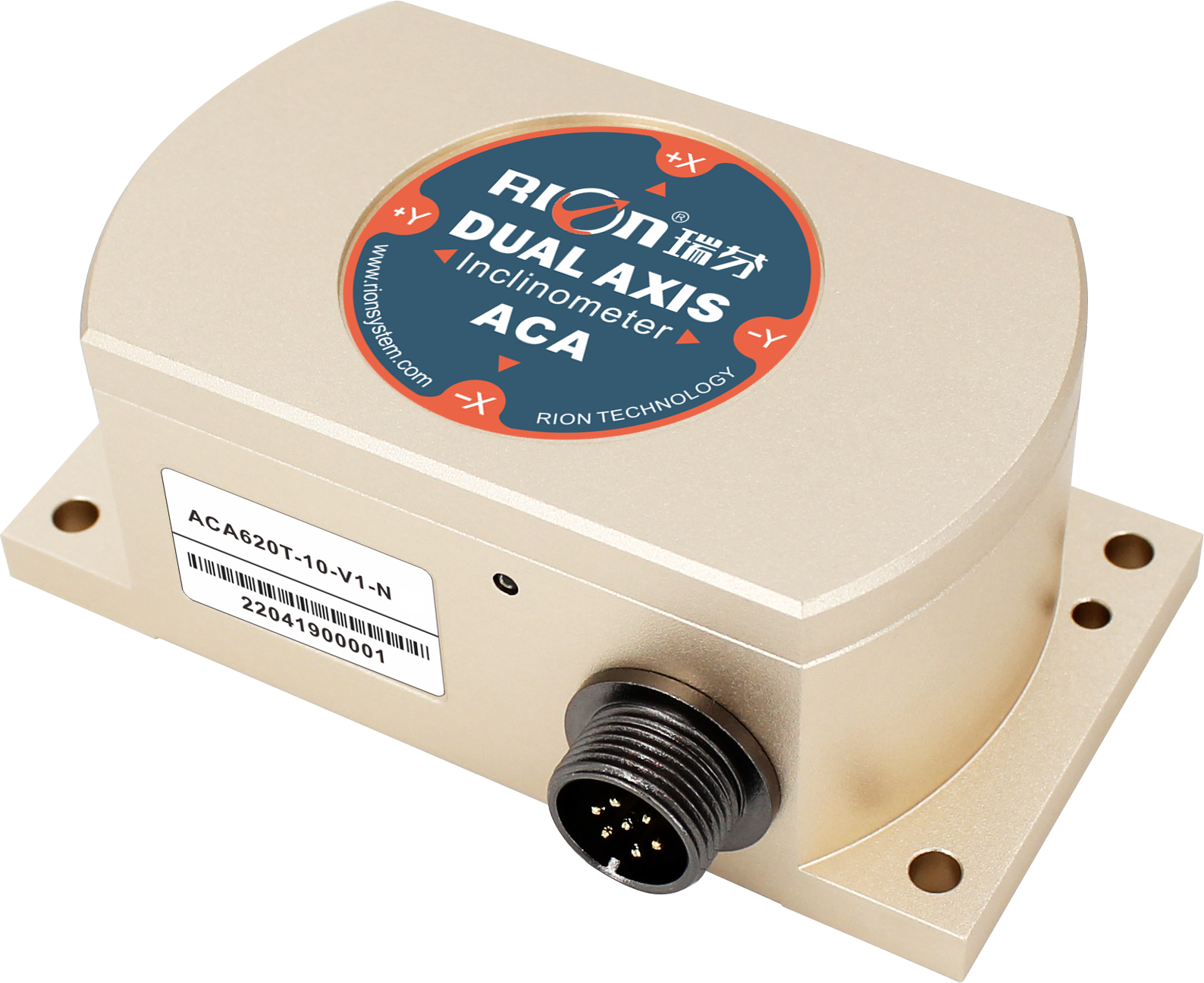

aca610t/aca620t-n是一款全温补模拟电压输出的单/双轴倾角仪，产品内部采用精度高的24bit a/d差分转换器，保障了产品输出的电压信号的直线性，用户无需后期自行再做线性度修正，即装即用、稳定可靠。aca610t/aca620t-n由于系统集成了分辨率高的温度传感器，配合mcu中央处理系统再进行二次温度补偿，全温零点温漂可控制在0.0005°/℃，常温小量程实测精度可达0.003°，在国内同行产品中具有竞争优势。
非接触式安装的特性使aca610t/aca620t-n具有很好的系统集成性，只需用螺丝将传感器固定在被测的物体表面，即可自动计算出物体的姿态倾角，操作简单，安装便捷。mems工艺生产，体积小、抗外界电磁干扰能力强、承受冲击震动能力强，在工业领域得到广泛的应用。
应用范围
医疗设备角度控制
地下钻机姿态导航
铁路轨距尺、轨距仪测平
基于倾角的方向测量
地质设备倾斜监测
性能指标
| aca610t/620t-n | 条件 | 参数 | 单位 | ||||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ° | |
| 测量轴 | | x y | x y | x y | x y | 轴 | |
| 零点输出(0~5v) | 0°的输出 | 2.5 | 2.5 | 2.5 | 2.5 | v | |
| 分辨率 | | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° | |
| 精度 | 最大绝对误差（mae） | 室温 | 0.003 | 0.01 | 0.02 | 0.03 | ° |
| 均方根值误差（rmse） | 室温 | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| 零点温度系数 | -40～85℃ | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/℃ | |
| 灵敏度温度系数 | -40～85℃ | ≤50 | ≤50 | ≤50 | ≤50 | ppm/℃ | |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | s | |
| 响应频率 | 20hz | ||||||
| 电磁兼容性 | 依照en61000和gbt17626 | ||||||
| 平均无故障工作时间(mtbf) | ≥98000小时/次 | ||||||
| 绝缘电阻 | ≥100兆欧 | ||||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||||||
| 抗振动 | 10grms、10～1000hz | ||||||
| 防护等级 | ip67 | ||||||

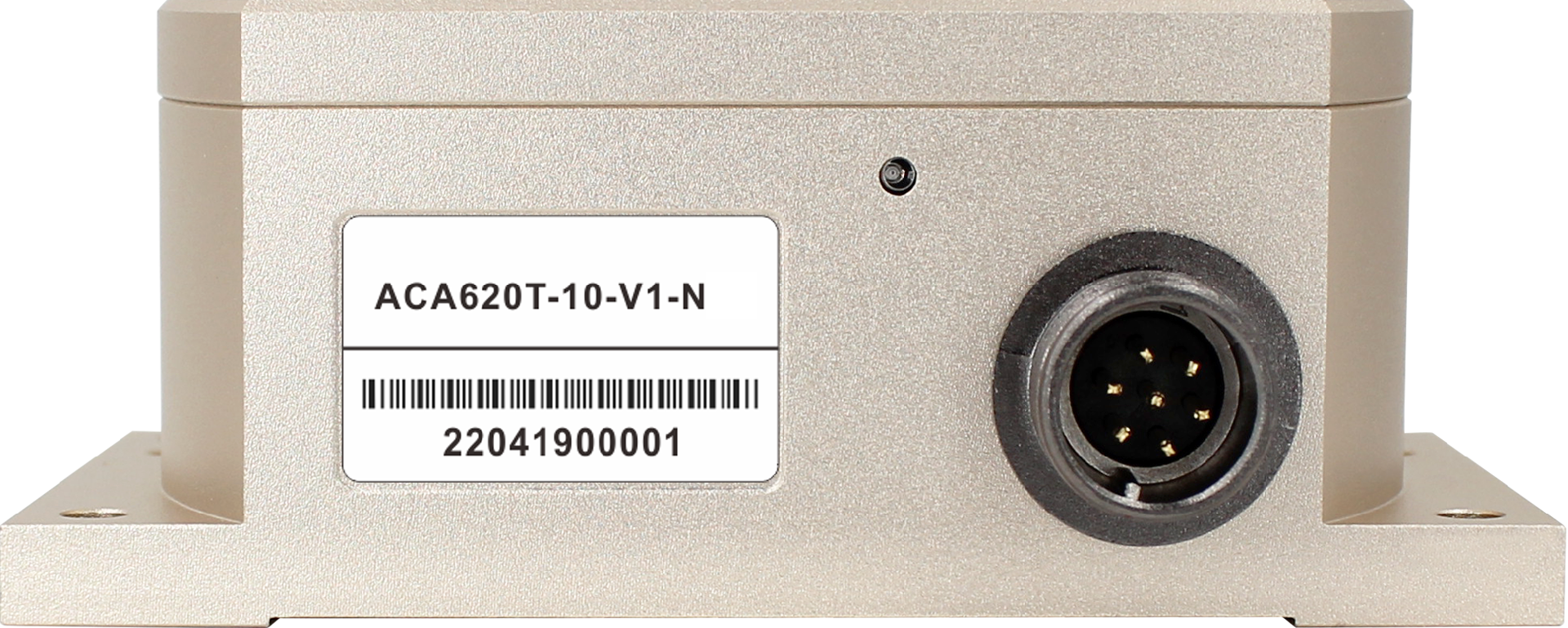

| 电缆线 | 标配7p*6.8mm航空连接器、2米长、耐磨、宽温、屏蔽电缆线，线重≤200g | ||||||
| 重量 | ≤260g(不含电缆线) | ||||||
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 11.5 | 12、24 | 36 | v |
| 工作电流 | | | 40 | | ma |
| 输出负载 | 电阻性 | 10 | | | kω |
| 电容性 | | | 20 | nf | |
| 工作温度 | | -40 | | 85 | ℃ |
| 存储温度 | | -40 | | 85 | ℃ |
尺寸图
尺寸说明
-
外壳尺寸
l92×w48×h36mm
-
安装尺寸
l82×w38×h6mm
-
安装螺丝
4颗m4螺丝/2颗m3定位销
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
