数字型modbus倾角传感器
单/双轴倾角测量
量程±1～±90°可选
尺寸：92×48×36mm
dc 9～36v宽电压输入
宽温工作-40℃～ 85℃
分辨率0.001°
ip67防护等级
高抗振性能>2000g

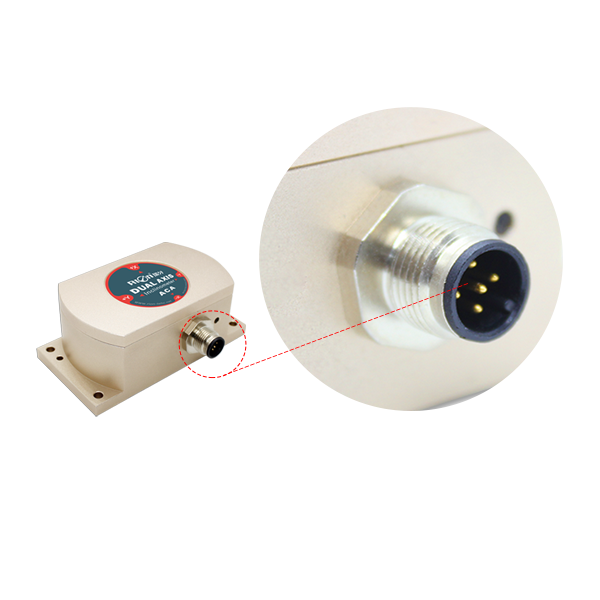

防水航空插头
输出方式rs232、rs485、rs422、ttl可选
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
aca616t&aca626t是瑞芬科技在精度高的倾角平台基础上开发的一款全温补单/双轴modbus数字输出型倾角传感器，其优良的温度稳定性,能在-40~85℃的宽温环境中保持较高的测量精度、更适合长期野外设备的监测与调平。另外系统内置精度高的24it a/d差分转换器，同时通过5阶滤波算法，从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。输出接口rs485、rs232、ttl可选。非接触式安装的特性使该产品具有较强的系统集成性，只需用螺丝将传感器固定在被测的物体表面，即可自动计算出物体的姿态倾角，使用简单，无需找回相对变化变的两个面安装。抗外界电磁干扰能力强、承受冲击震动能力强，在国内同行产品中是具有可较的竞争优势，应用于精度要求高的工业领域。
应用范围
医疗设备角度控制
地下钻机姿态导航
铁路轨距尺、轨距仪测平
基于倾角的方向测量
地质设备倾斜监测
性能指标
| aca616t/aca626t | 条件 | 参数 | 单位 | |||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ° |
| 测量轴 | | x/xy | x/xy | x/xy | x/xy | 轴 |
| 分辨率 | | 0.001 | 0.001 | 0.001 | 0.001 | ° |
| 测量精度 | @25℃ | 0.003 | 0.01 | 0.02 | 0.03 | °（rms） |
| 零点温度系数 | -40～85℃ | ±0.0004 | ±0.0004 | ±0.0004 | ±0.0004 | °/℃ |
| 灵敏度温度系数 | -40～85℃ | ≤50 | ≤50 | ≤50 | ≤100 | ppm/℃ |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | s |
| 响应频率 | 20hz | |||||
| 输出速率 | 5hz、15hz、35hz、50hz 可设置 | |||||
| 输出信号 | rs232/rs485/rs422/ttl | |||||
| 通信协议 | 瑞芬 68协议/ modbus协议 | |||||
| 电磁兼容性 | 依照en61000和gbt17626 | |||||
| 平均无故障工作时间 | ≥98000小时/次 | |||||
| 绝缘电阻 | ≥100兆欧 | |||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | |||||
| 抗振动 | 10grms、10～1000hz | |||||
| 防水等级 | ip67 | |||||
| 电缆线 | 标配2米长度、耐磨、宽温、屏蔽电缆线5p*5.7mm航空连接器 | |||||
| 重量 | ≤220g(不含电缆线) | |||||
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 | |
|---|---|---|---|---|---|---|
| 供电电压 | 标准 | 9 | 12 | 24 | 36 | v |
| 可定制 | | 其它电压 | | v | ||
| 工作电流 | 12v | | 40 | | ma | |
| 24v | | 22 | | ma | ||
| 工作温度 | | -40 | | 85 | ℃ | |
| 存储温度 | | -40 | | 85 | ℃ | |
尺寸图
尺寸说明
-
外壳尺寸
l92×w48×h36mm
-

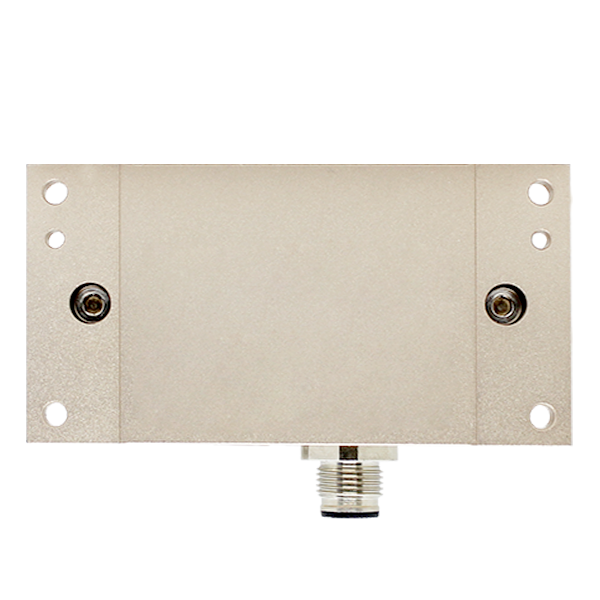

安装尺寸
l82×w38×h6mm
-
安装螺丝
4颗m4螺丝/2颗m3定位销
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
