mems微机械数字型陀螺仪
基于微机械原理陀螺仪(角速率传感器)
高性能漂移稳定性
噪声低
重量轻、全固态
寿命长，稳定性强
卓越震动性能
紧凑而轻巧设计
rs232/rs485/spi输出可选
宽温度范围-40 ~ 85℃
dc 9～36v供电
温度漂移< ±0.1°/sec/℃
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍

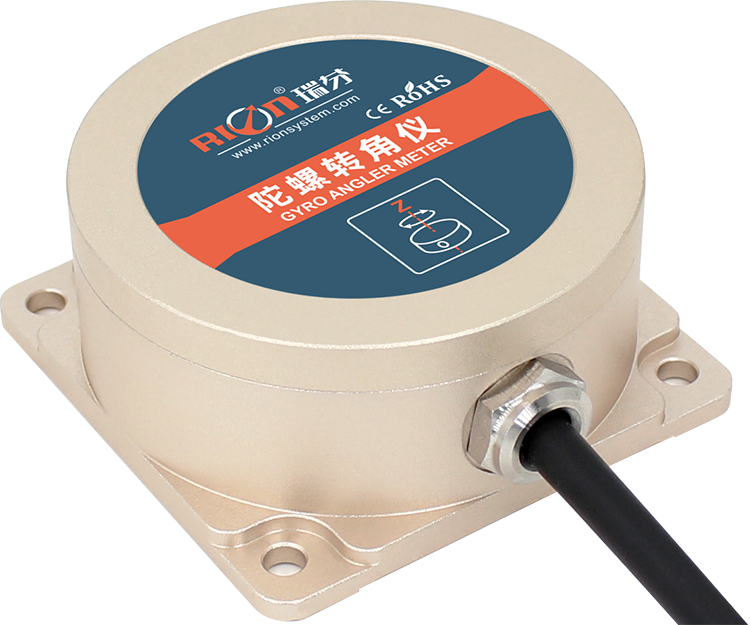

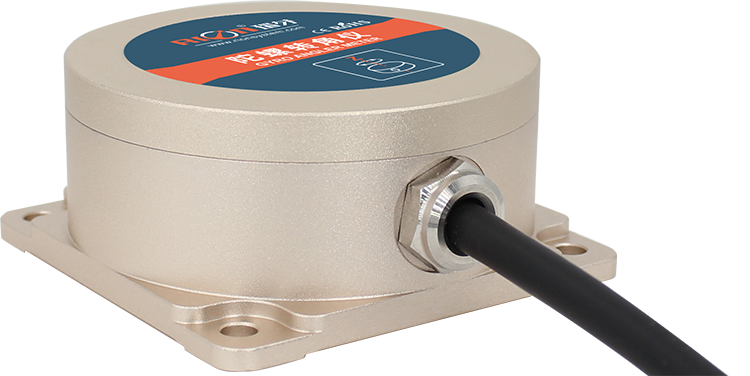

tg632d是一款基于微机械原理陀螺仪(角速率传感器)，是主要用于测量运动物体角速度的微型惯性器件。产品内部的硅素超微精密环型传感技术使其具有高性能、防水、抗振动、质量轻、防电磁干扰等特性，不间断机内自检技术、滤波算法并在国内首次采用消除共振技术，解决了普通陀螺仪由于周围噪声或震动干扰源对其数据的影响，tg632d另引进国际温度传感补偿技术，解决了由于漂度影响问题，具有超温稳定和使用寿命长等特点实现国内同类产品技术领先科技。
产品具有高性价比，产品小，应用领域比光纤陀螺更显优势，现已广泛应用于汽车、运动物体的位置控制和姿态控制,以及其它需要精确角度测量的场合！
应用范围
agv运输车
性能指标
| tg632d | 参数 | ||
| 量程 | ±75° | ±150° | ±300° |
| 测量轴向 | x /y /z（可选） | x /y /z（可选） | x /y /z（可选） |
| 模拟采集带宽 | >100hz | >100hz | >100hz |
| 分辩率 | 0.05°/s | 0.1°/s | 0.2°/s |
| 非线性 | 0.06% of fs | 0.1% of fs | 0.15% of fs |
| 温度漂移 | < ±1°/sec | < ±2°/sec | < ±3°/sec |
| 陀螺零偏重复性 | 0.14°/s rms | ||
| 启动时间 | <1s | ||
| 输入电压 | 9～36v | ||
| 电流 | 60ma | ||
| 工作温度 | -40℃~ 85℃ | ||
| 储存温度 | -40℃~ 85℃ | ||
| 振动 | 5g~10g | ||
| 时漂 | 8°/h | ||
| 冲击 | 200g pk，2ms，½sine | ||
| 工作寿命 | 11年 | ||
| 输出速率 | 5hz、15hz、35hz、50hz 可设置 | ||
| 输出信号 | rs232/rs485/ttl | ||
| 平均无故障工作时间 | ≥98000小时/次 | ||
| 绝缘电阻 | ≥100兆欧 | ||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||
| 抗振动 | 10grms、10～1000hz | ||
| 防水等级 | ip67 | ||
| 连接器 | 直接出线，标配1米4芯电缆线 | ||
| 重量 | 170g(不含电缆线) | ||

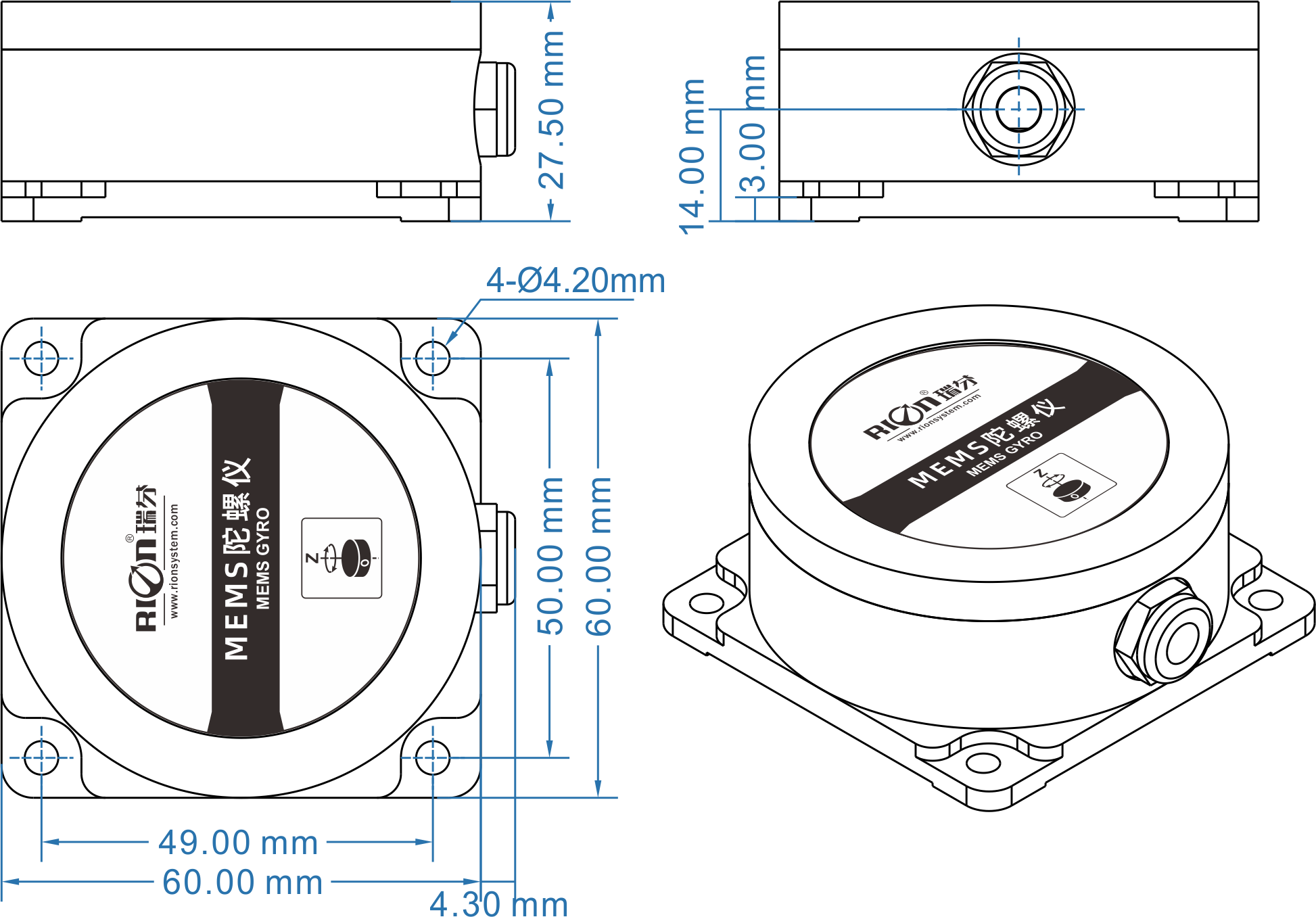

尺寸图
尺寸说明
-
外壳尺寸
l60×w60×h27.5mm
-
安装尺寸
l50×w49×h3mm
-
安装螺丝
4颗m4螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
