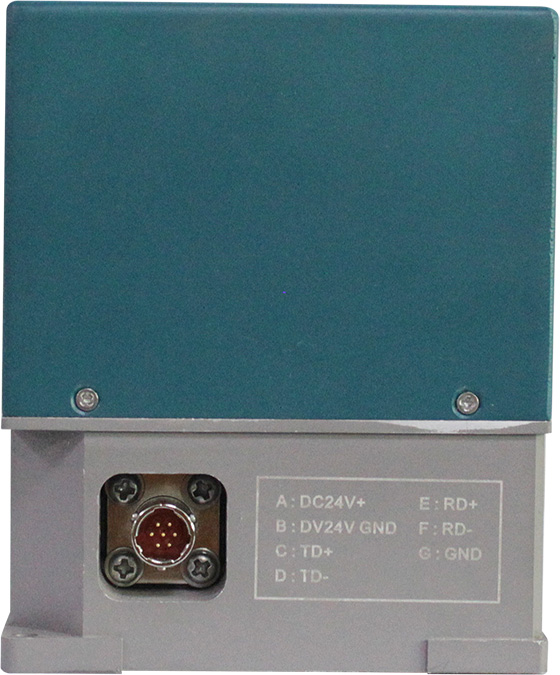

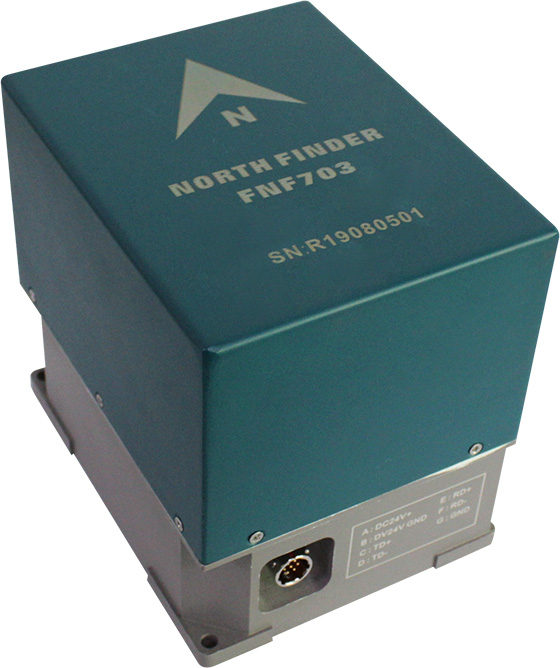

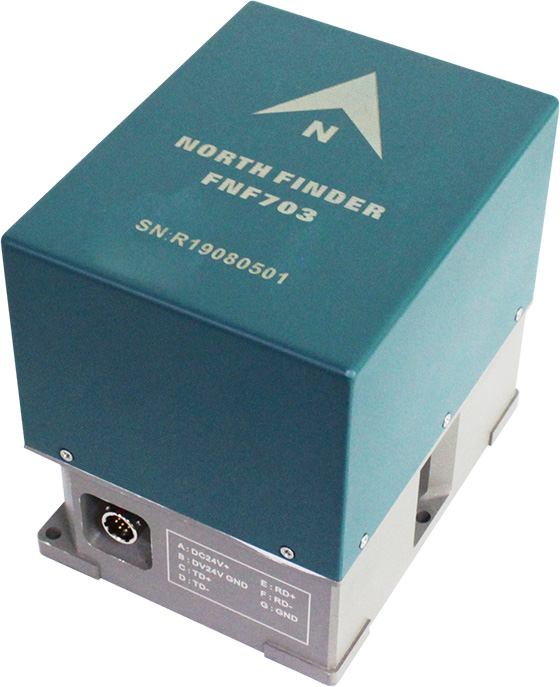

光纤陀螺寻北仪
快速自主确定真北方向
陀螺寻北仪在运输过程和安装过程中应轻拿轻放，严禁冲击。
寻北过程中应保持载体绝对静止，否则将影响寻北精度。
载体纵向和横向倾角应不大于±8°，否则将影响寻北精度。
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
光纤陀螺寻北仪主要用于快速自主确定真北方向，通过光纤陀螺跟踪获取地球自转角速率，将地球自转角速率信号进行解算，计算出陀螺主轴与地球真北向的夹角，为载体提供方位信息。
应用范围
卫星通讯车快速寻真北
舰船高精度寻北
矿下钻井测量
技术指标
| 参数 | fnf701 | fnf702 | fnf703 |
| 寻北时间 | ≤3min | ≤3min | ≤3min |
| 寻北精度（1σ） | 0.1° | 0.3° | 0.5° |
| 水平精度 | ≤0.05° （1σ） | ≤0.05° （1σ） | ≤0.05° （1σ） |
| 供电 | 24±4v | ||
| 功耗 | 20w(峰值) | ||
| 接口 | rs232 / rs422可定制 | ||
| 工作温度 | -20℃～ 50℃ | ||
| 存贮温度 | -45℃～ 70℃ | ||
| 湿热环境条件 | 相对湿度小于95% | ||
| 工作方式 | 加电后开始自动自检，受上位机控制寻北，寻北完成后向上位机发送寻北结果； | ||
| 绝缘电阻 | 陀螺寻北仪各独立电路之间，及其电路与壳体之间的绝缘电阻值应在标准大气条件下不小于10 mω。 | ||
| mtbf | ≥10000小时 | ||
| mttr | ≤30min | ||
| 外观 | 金属表面不得锈蚀，涂镀层不应出现起泡、剥落等现象。 | ||
| 重量 | ≤3kg | ||

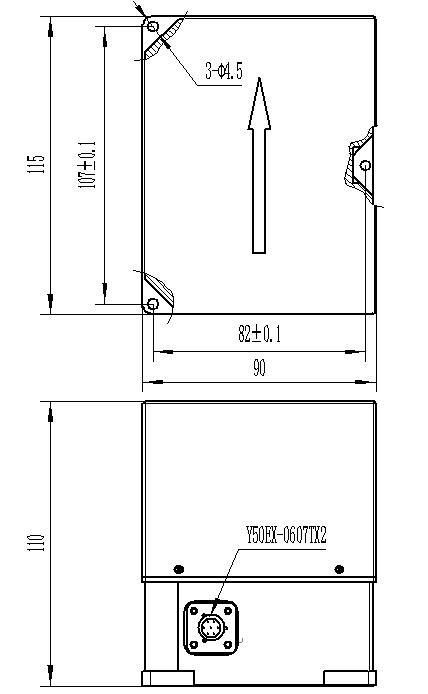

尺寸图
尺寸说明
-
外形尺寸
l115×w90×h110mm
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
