akf392

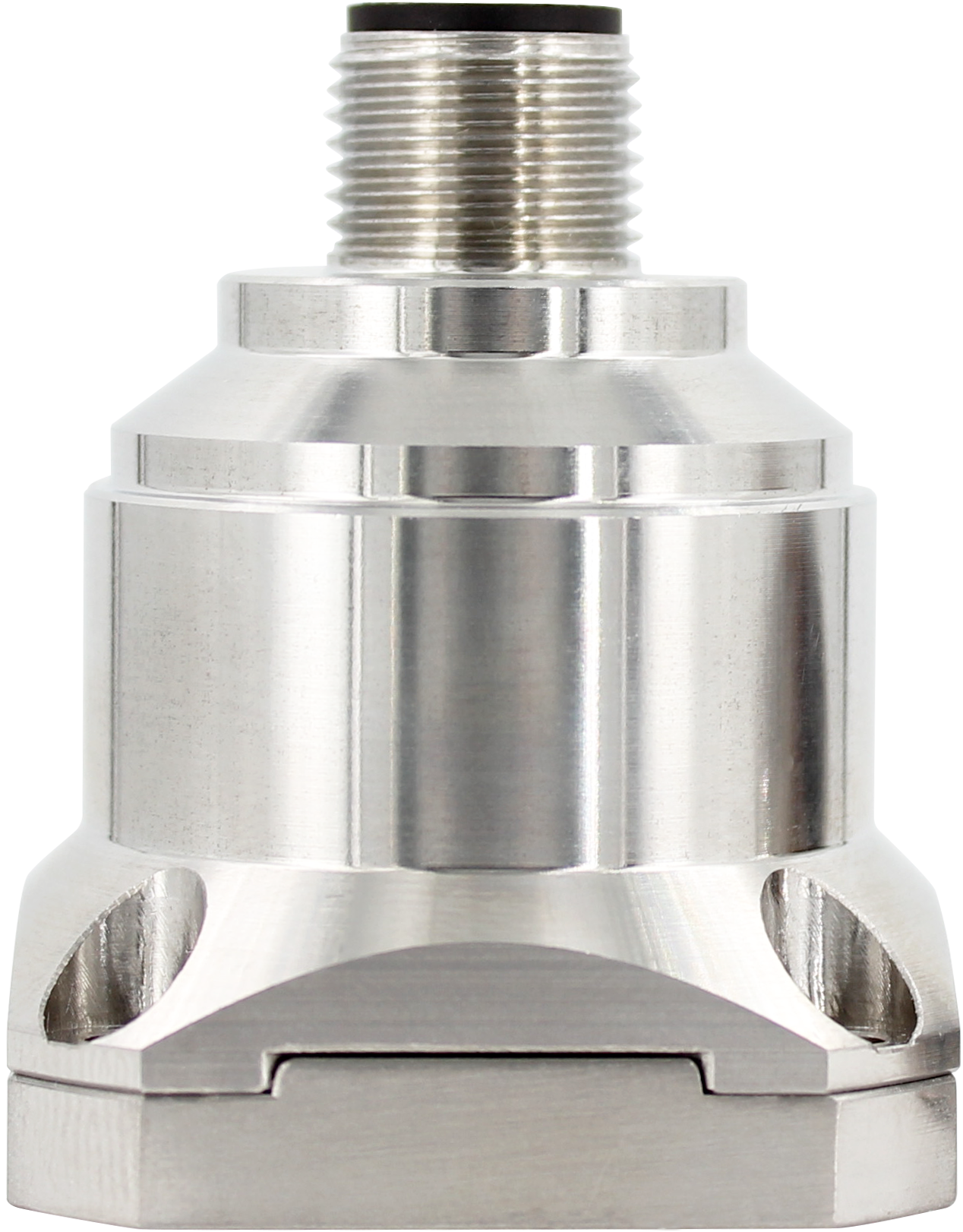

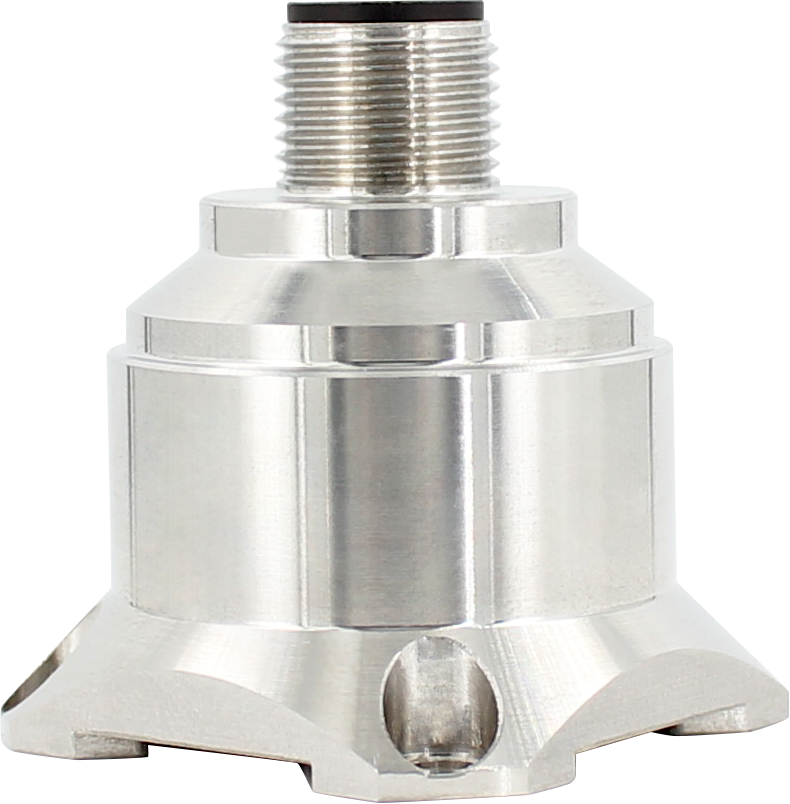

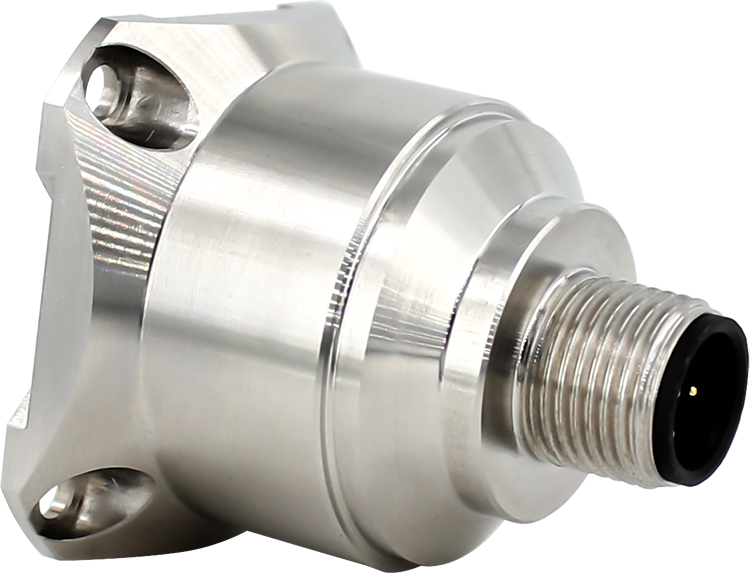

mems数字型加速度计

三轴(x、y、z)

输出信号:rs232;rs485;ttl

供电电压:9-36v

工作温度:-40°c ~ 85°c

贮存温度:-55°c ~ 100°c

优异的偏差稳定性,环境性能好(冲击,振动和温度)

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

akf392三轴向加速度计是瑞芬科技自主研发生产的应用广泛的加速度传感器系列产品,可适用于振动测试,撞击测试等多个领域。产品采用数字接口输出,rs232/485/ttl可选,可设不同的地址码,多个传感器长距离串联一起使用,便于多点测量和数据分析。akf392为单晶硅电容式传感器,由一片经过微机械处理的硅芯片,用于信号调整的低功率asic,用于存储补偿值的微处理器,及温度传感器组成。此产品功耗低,经过标定,结构坚固,输出稳定。新的电子配置为复位提供固态电源,为过电提供保护。在全量程范围内比例因子的长期稳定性及偏差典型值小于0.1%。此系列产品具有结构坚固、功耗低、偏差稳定性优异等特点,保障了稳定的输出可靠性。

应用范围

压路机

坠机记录、疲劳监测和预测

风力发电

性能指标

akf392

参数

单位

测量范围

±2

±4

±8

±10

±20

±40

g

偏差标定

<1

<1

<1

<1

<1

<1

mg

测量轴向

x,y,z

x,y,z

x,y,z

x,y,z

x,y,z

x,y,z

上/掉电重复性

<2

<2

<2

<2

<2

<2

mg(最大值)

偏差温度系数

0.01

0.01

0.01

0.01

0.01

0.01

%/℃(典型值)

分辨率/阈值 (@ 1hz)

< 1

< 1

< 1

< 1

< 1

< 1

mg(最大值)

非线性度

<0.5

<0.8

<1

<1

<1

<1

% fs(最大值)

带宽(3db)

500

500

500

500

500

500

hz

交叉轴灵敏度

1

1

1

2

2

2

%

横向振动灵敏度比

1

1

2

5

5

5

%

噪音密度

21

21

21

86.6

86.6

86.6

μg/√hz

共振频率

2.4

2.4

2.4

5.5

5.5

5.5

khz

68协议自动输出速率

5hz、10hz、25hz、50hz、100hz、200hz、500hz、1000hz

modbus自动输出速率

10hz、25hz、50hz

输出接口

rs232/rs485/ttl

通信协议

瑞芬68协议与modbus rtu协议

输入(vdd_vss)

9~36 vdc

运行电流消耗

<60ma @ 12 vdc

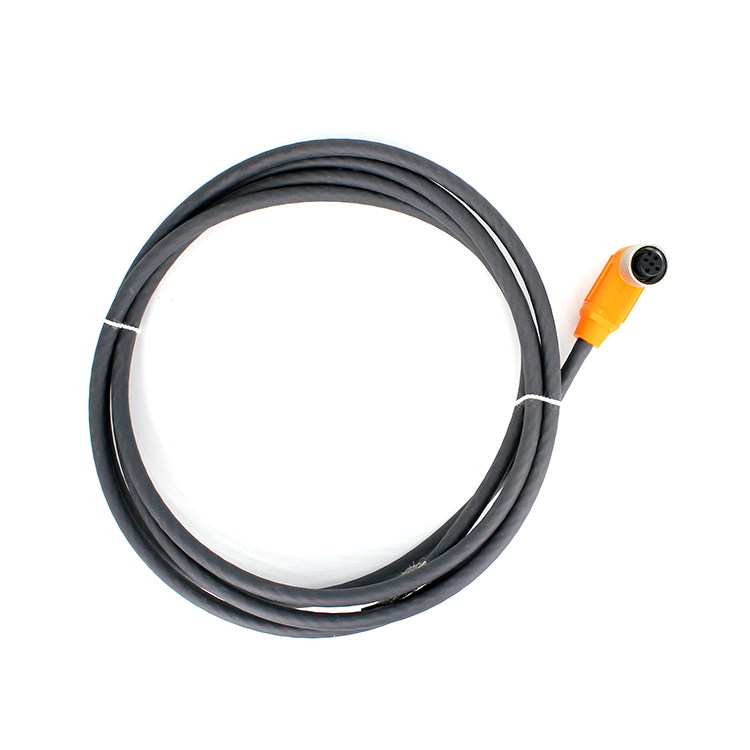

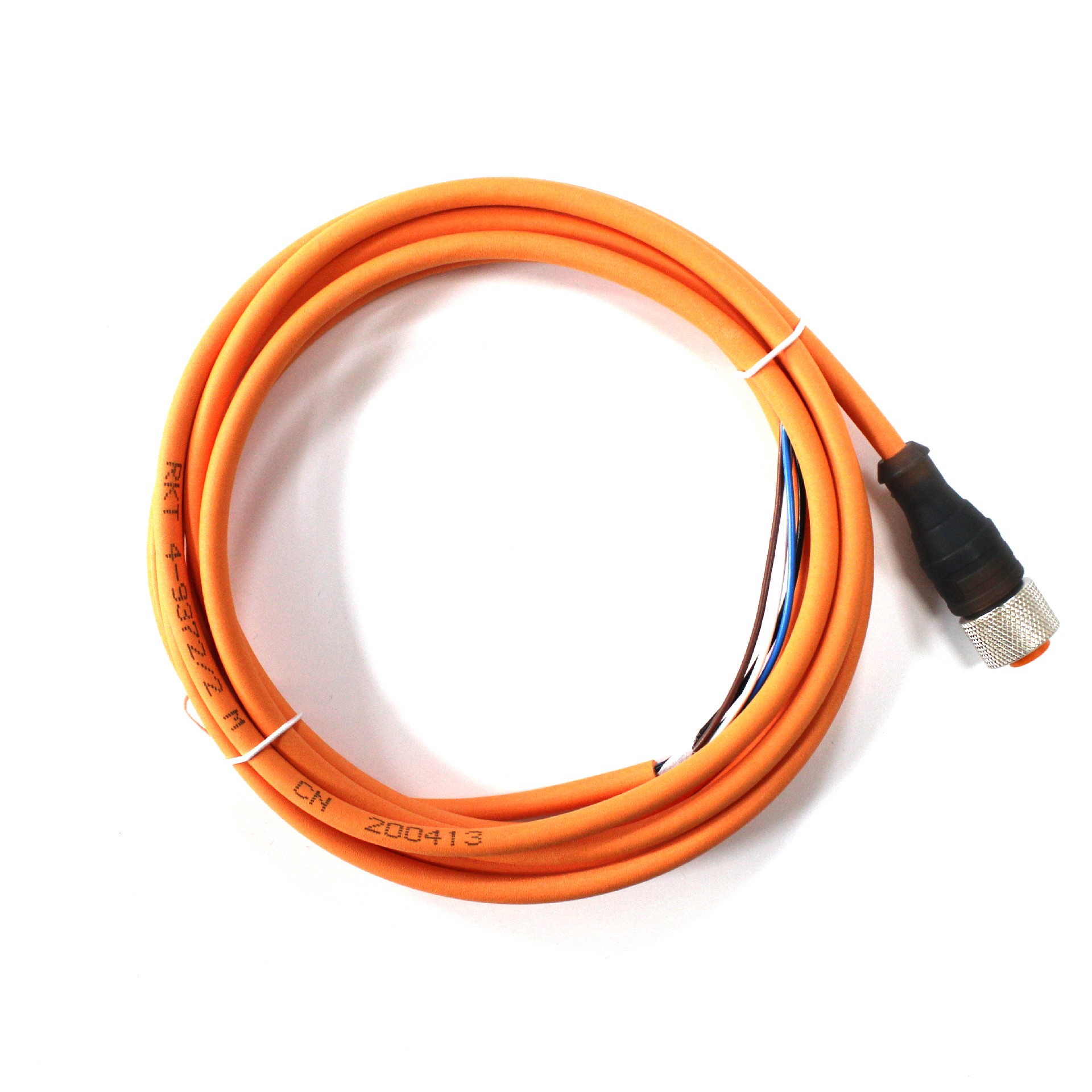

连接器

工业标准m12连接器

重量

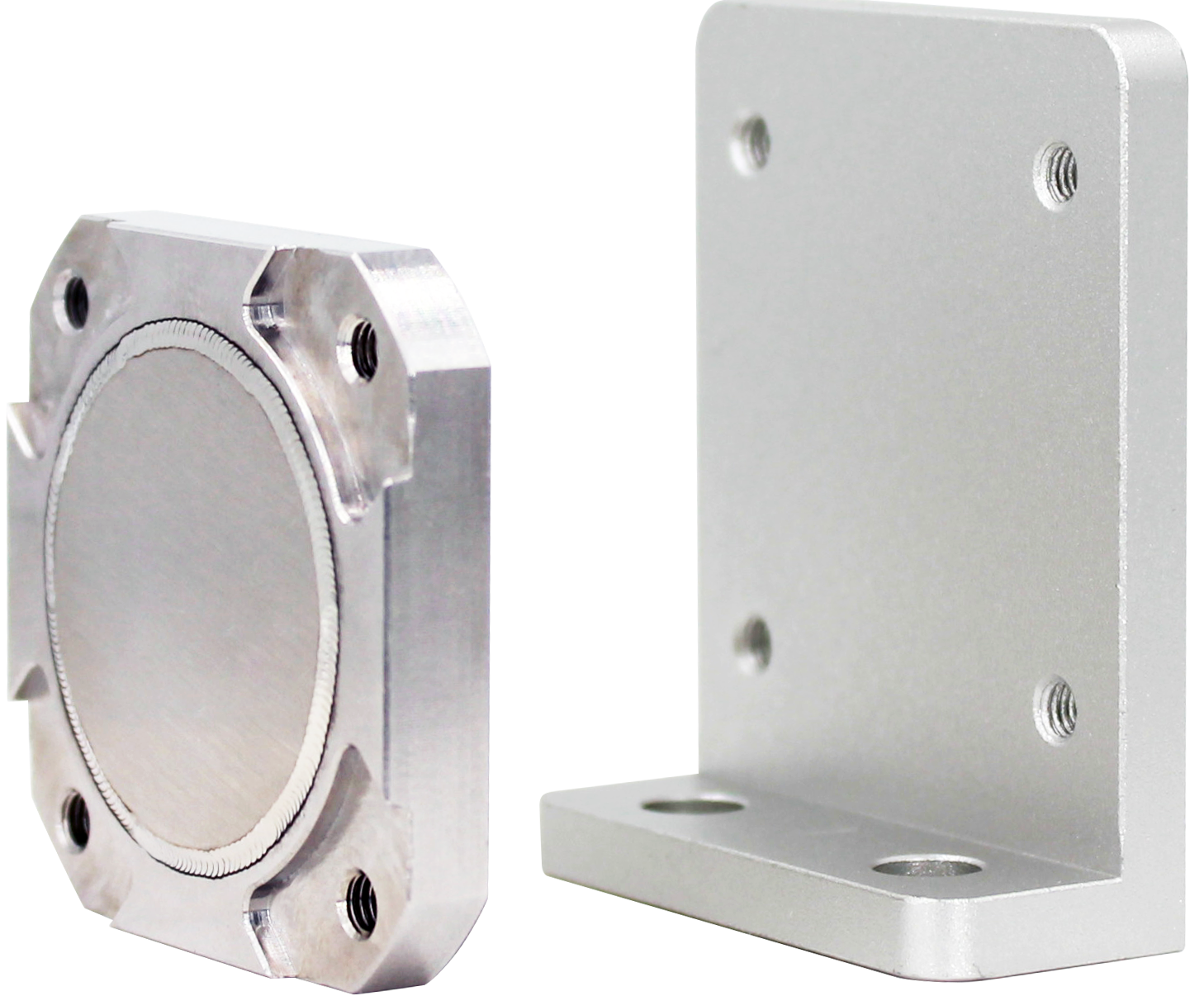

产品净重:82g、磁吸底座:48g、l型转接板20g

尺寸

产品尺寸:34.3*34.3*38.5mm

磁性吸附底座尺寸:34.23*34.23*8.1mm

l型转接板尺寸:36*44*15mm

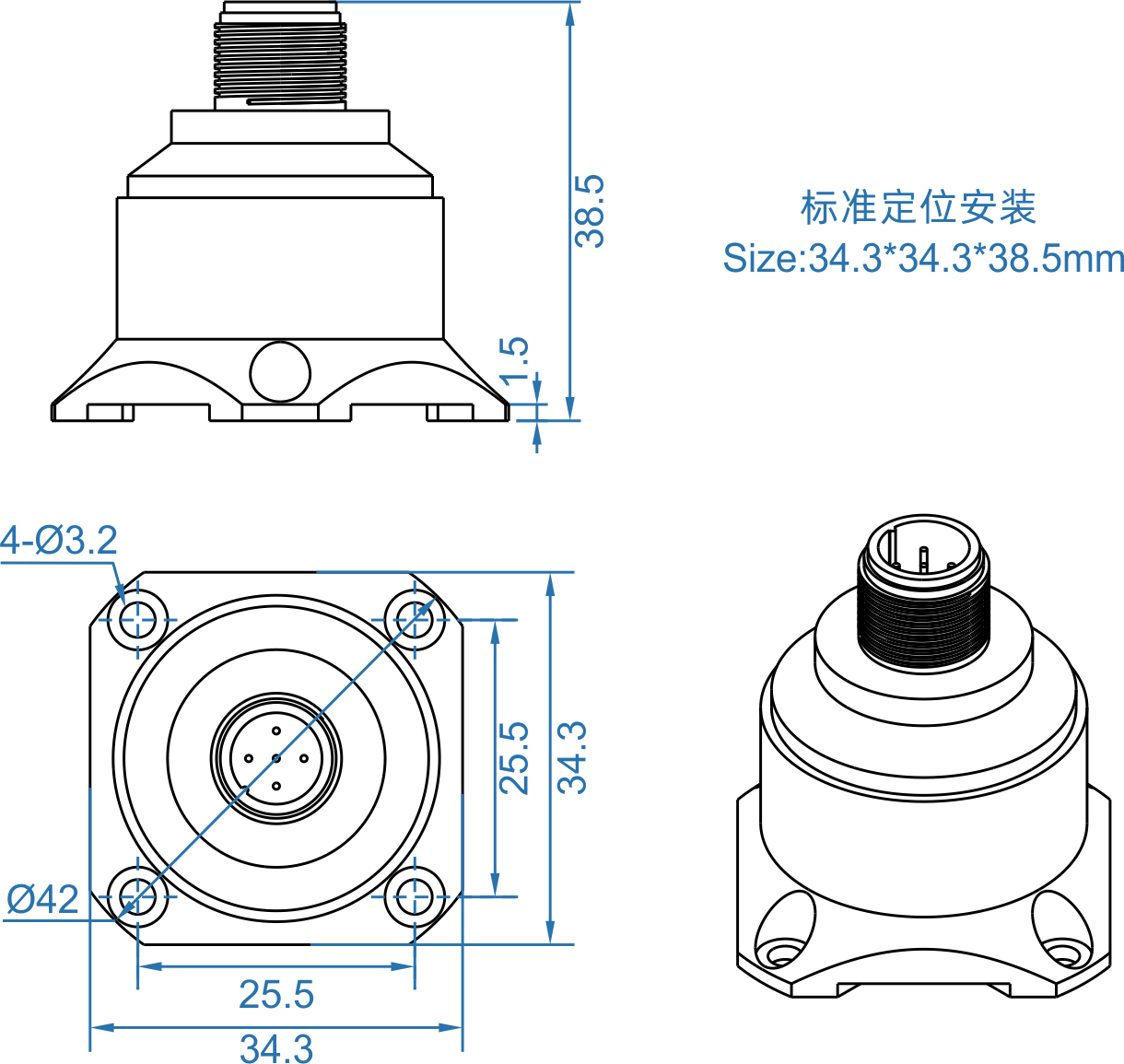

尺寸图

尺寸说明

  • 外壳尺寸

    l34.3×w34.3×h38.5mm

  • 安装尺寸

    l25.5×w25.5×h1.5mm

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬加速度计modbus协议上位机软件v2.0

文件位置 :规格书下载/akf系列 加速度计/akf392
mems数字型加速度计

更新时间 :2022-10-10 09:50

文件大小 :8.8mb

文件格式 :

立即下载

软件下载

瑞芬加速度计68协议上位机软件 v2.0

文件位置 :规格书下载/akf系列 加速度计/akf392
mems数字型加速度计

更新时间 :2022-01-12 15:16

文件大小 :8.8mb

文件格式 :zip

立即下载
