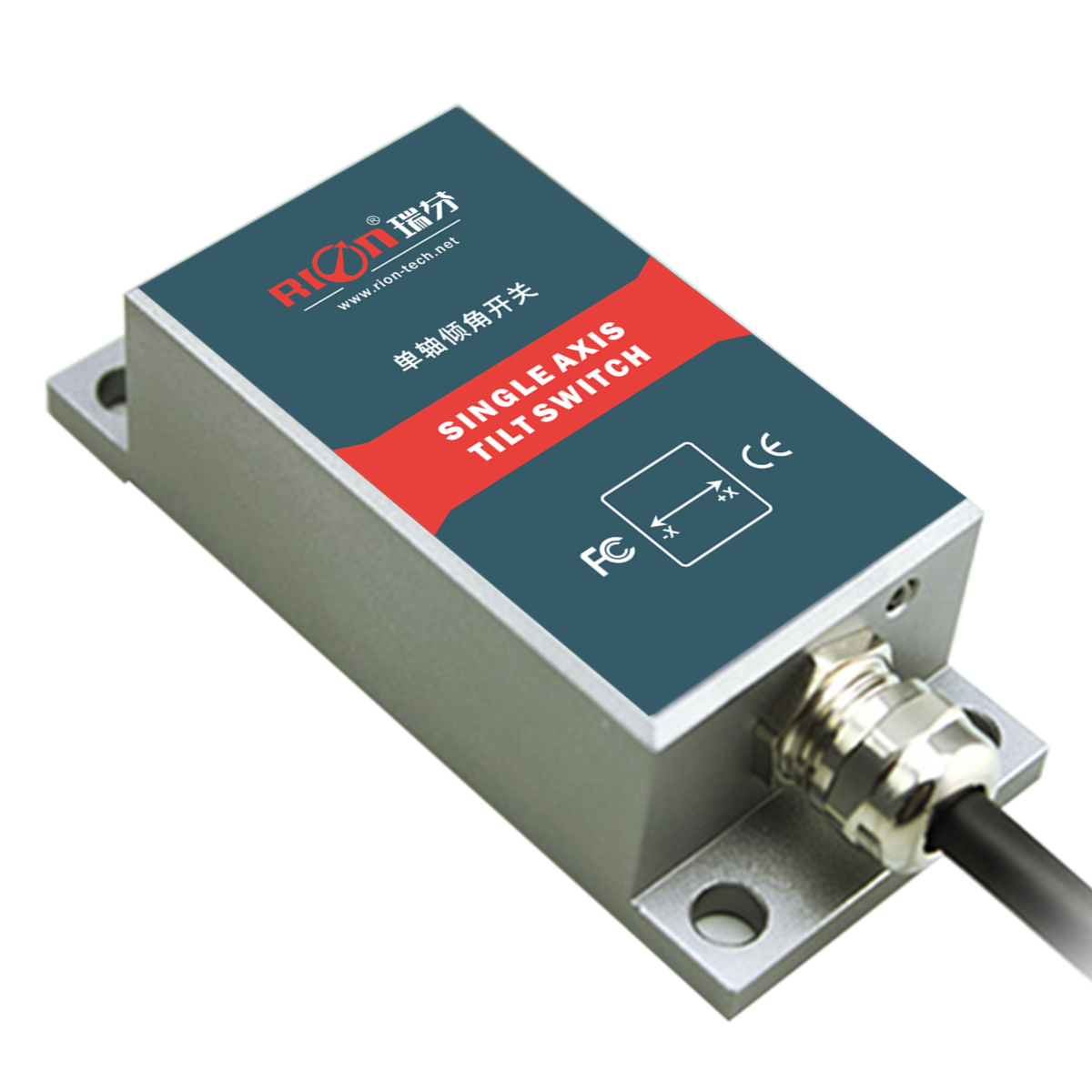

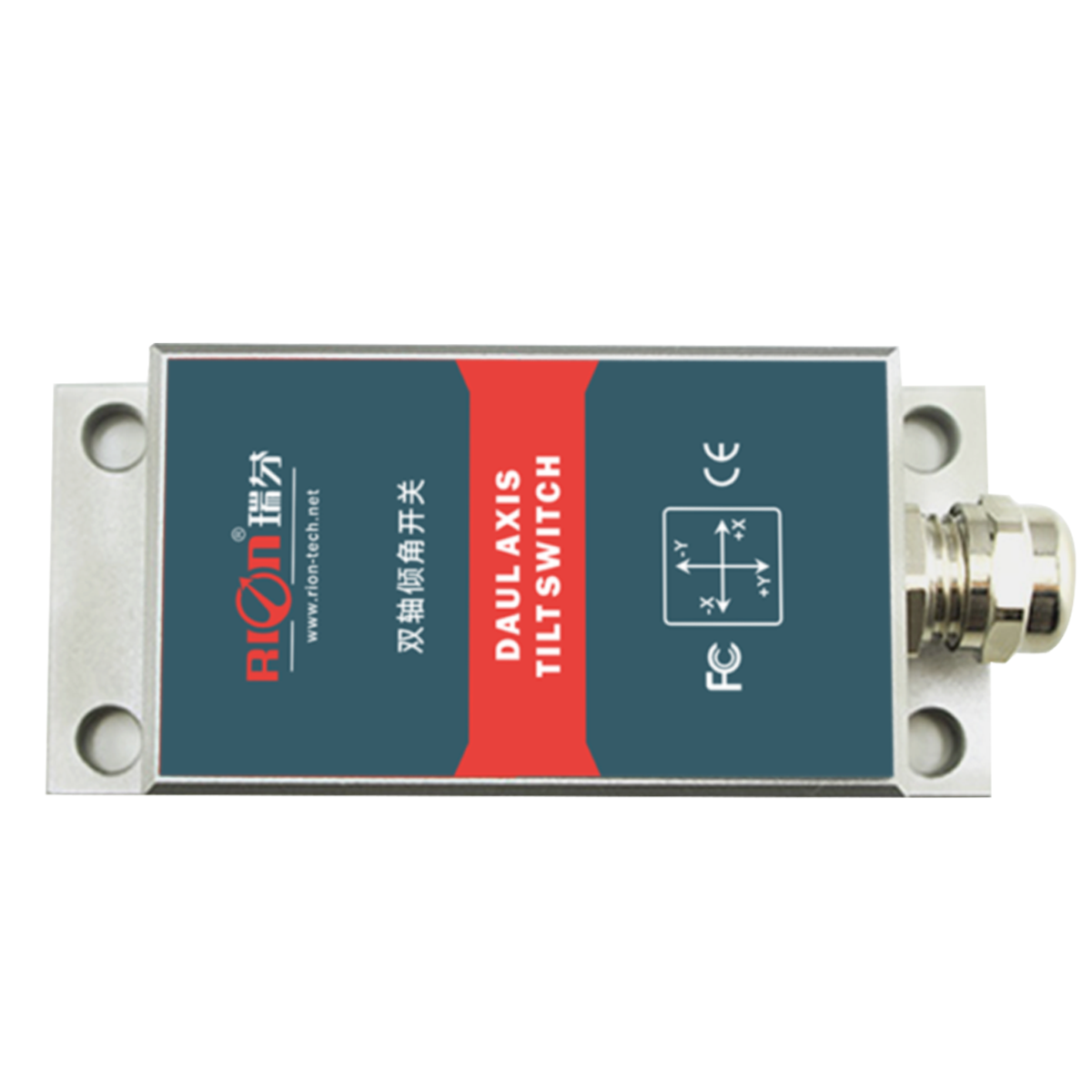

开关量输出型倾角开关
单/双轴倾角测量
dc 9～36v宽电压输入
开关量输出（高低电平）
宽温工作-40～ 85℃
分辨率0.01°
ip67防护等级
高抗振性能>2000g
直接引线式接口
客户可自设报警角度值
带设零度功能
正/反向输出可选
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
sca131/sca132是瑞芬科技集成进口控制核心单元，针对水平安全报警与平台调平检测相关行业应用而开发的数字单/双轴倾角开关。用户可自行设定报警角度阀值，当超过安全角度值时会输出开关量信号（输出电压=供电电压），驱动电磁阀关断液压系统，也可驱动蜂鸣器和报警灯，自动警示作业人员进行安全施工。该产品主要用于控制各种工程机械或设备平台水平，实时自动监控平台左右前后四个方向倾斜状态。产品设计精密，对温度和线性度进行了再次补偿，集成了短路、瞬间高压、极性、涌浪等全面保护功能，适合各种恶劣工业环境作业。在产品的可靠性与稳定性上也采用工业级mcu、三防pcb板、进口电缆、宽温金属外壳等各种措施来提高产品的工业级别。
应用范围
医疗设备角度控制
地下钻机姿态导航
铁路轨距尺、轨距仪测平
基于倾角的方向测量
地质设备倾斜监测
性能指标
| sca131/sca132 | 参数 | 单位 |
| 测量范围 | ±15 | ° |
| 测量轴 | x/xy | / |
| 分辨率 | 0.01 | ° |
| 测量精度（rms） | 0.05 | ° |
| 长期稳定性 | 0.05 | ° |
| 零点温度系数 | -40～85° ±0.006 | °/℃ |
| 灵敏度温度系数 | -40～85° ≤100 | ppm/℃ |
| 上电启动时间 | 0.1 | s |
| 响应时间 | 0.2 | s |
| 电磁兼容性 | 依照en61000和gbt17626 | |
| 平均无故障工作时间 | ≥50000小时/次 | |
| 绝缘电阻 | ≥100兆欧 | |
| 抗冲击 | 100g@11ms、三轴和同(半正弦波) | |
| 抗振动 | 10grms、10～1000hz | |
| 防水等级 | ip67 | |
| 电缆线 | 标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.4mm2 | |
| 重量 | 164g(不含电缆线) | |
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 9 | 12、24 | 36 | v |
| 报警输出电流 | | | | 500 | ma |
| 工作电流 | 无负载 | | 40 | | ma |
| 工作温度 | | -40 | | 85 | ℃ |
| 存储温度 | | -40 | | 85 | ℃ |

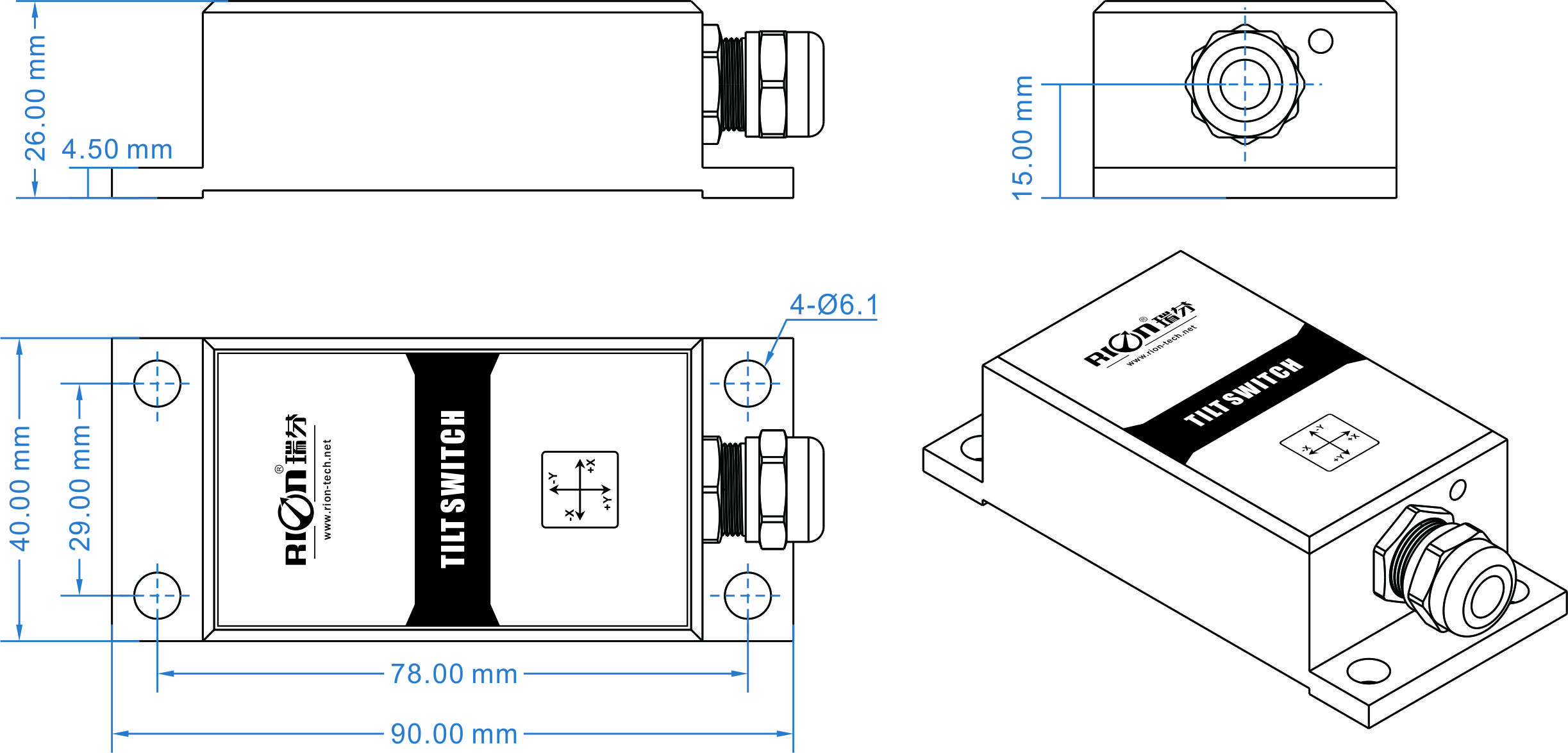

尺寸图
尺寸说明
-
外壳尺寸
l90*w40*h26mm
-
安装尺寸
l78*w29*h4.5mm
-
安装螺丝
4颗m6螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
