rion pca826t
高精度倾角传感器

双轴倾角测量

量程±1~±60°可选

水平/垂直可以选

dc 9~36v宽电压输入

宽温工作-40~ 85℃

分辨率0.0005°

ip67防护等级

尺寸:l82×w70×h42mm

输出方式rs485、rs422、rs232可选

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍


pca826t是瑞芬科技针对精度较高的倾角测量领域专门开发的一款高性能产品,产品出厂前全部经过全温度区间校验补偿、二周时间的长期稳定测试,确保在不同工况条件下和长期的测试周期中保持最佳性能指标。产品集成fft功能,可以测量0.5~20hz的振动,对物体振动频率估算,便可得出物体振动的最大速度与最大位移。集成两种输出协义中包含工业标准的modbus协议,配套的电脑分析软件能对测量数据进行实时显示和记录分析,输出接口rs485、rs422、rs232可选。非接触式安装的特性使pca826t具有较强的系统集成性,安装便捷,只需用螺丝将传感器固定在被测的物体表面,即可自动计算出物体的水平夹角,使用简单。抗外界电磁干扰能力强、承受冲击震动能力强,广泛应用于卫星通讯系统处理车辆、特殊指挥车辆、雷达天线车辆等。


应用范围

风力发电监测

桥梁与大垻监测

古建筑监测

高铁铁轨监测

地卫星通讯车辆

铁路轨距尺、轨距仪测平

地质设备倾斜监测

工程车辆调平

性能指标

pca826t 

条件

参数

单位

测量范围


±5

±10

±30

±60

°

测量轴


双轴

双轴

双轴

双轴


分辨率


0.0007

0.0007

0.0007

0.0007

°

精度

最大绝对误差(maxe)

室温

0.003

0.005

0.01

0.01

°

均方根值误差(rmse)

室温

0.001

0.002

0.003

0.005

°

零点温度系数

-40~85℃

0.0003

0.0003

0.0003

0.0003

°/℃

灵敏度温度系数

-40~85℃

≤50

≤50

≤50

≤50

ppm/℃

上电启动时间


<0.4

<0.4

<0.4

<0.4

s

响应频率


20

20

20

20

hz

输出速率

5hz、10hz、25hz、35hz、50hz、100hz 可设置

输出信号

rs485/rs232/rs422 可选

电磁兼容性

依照en61000和gbt17626

平均无故障工作时间mtbf

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000hz

防水等级

ip67

电缆线

标配1米长度、耐磨、宽温、屏蔽电缆线、航空连接器,重量≤150g

重量

≤400g(不含电缆线)

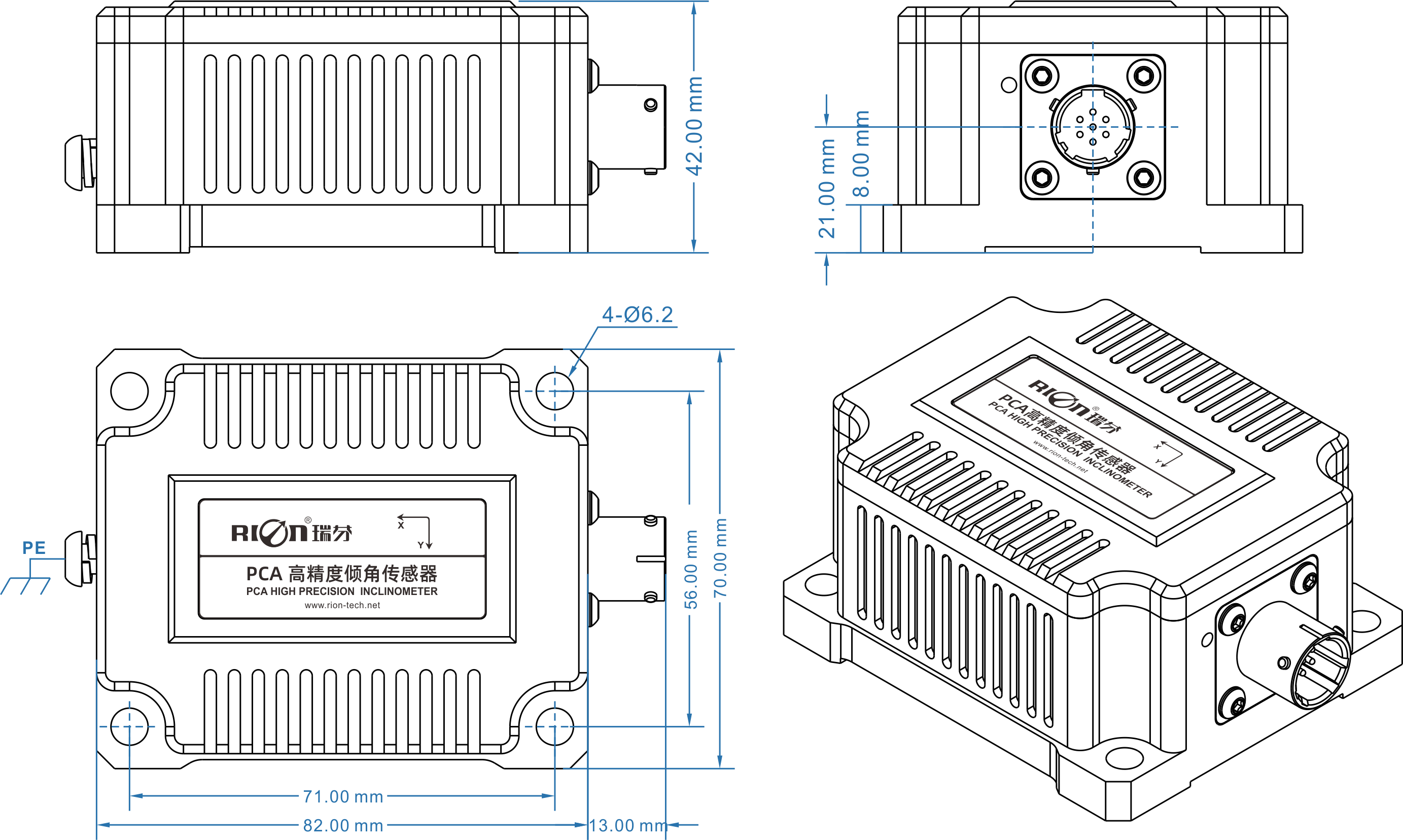

尺寸图

尺寸说明

  • 外壳尺寸

    l82×w70×h42mm

  • 安装尺寸

    l71×w56×h8mm

  • 安装螺丝

    4*m6螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。

软件下载

瑞芬倾角传感器modbus协议上位机软件 v1.8

文件位置 :规格书下载/pca系列 倾角传感器/rion pca826t
高精度倾角传感器

更新时间 :2022-10-10 09:42

文件大小 :4.1mb

文件格式 :

立即下载

软件下载

瑞芬倾角传感器68协议上位机软件 v1.8

文件位置 :规格书下载/pca系列 倾角传感器/rion pca826t
高精度倾角传感器

更新时间 :2022-01-12 15:14

文件大小 :4.1mb

文件格式 :zip

立即下载
