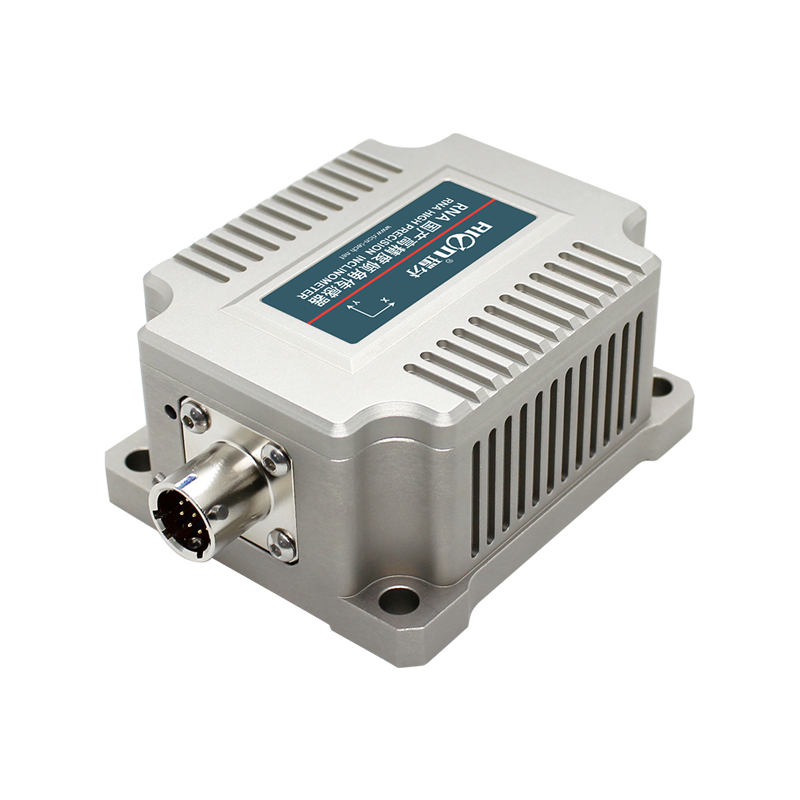

can2.0a国产高精度倾角仪
国产倾角传感器
量程双轴±1～±60°可选
量程单轴y轴±90°
dc 9～36v宽电压输入
宽温工作-40～ 85℃
分辨率0.0008°
ip67防护等级
单/双轴倾角测量
尺寸：l82×w70×h42mm
输出信号 can2.0a
水平/垂直两种安装模式可选
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
rna816t/826t-can2.0a国产化倾角传感器是瑞芬针对高端用户开发的一款国产产品，内部所有零部件均为中国制造，包含微控制器、mems测量单元、电源电路、信号电路等。每只产品出厂前全部经过全温补偿、360小时的长期稳定测试，确保在不同工况和长期的测试条件中保持最佳性能。产品集成工业标准modbus和十六进制两种通讯协议，产品赠送上位机软件可对原始数据进行实时显示和记录分析，输出信号can2.0a，非接触式安装、抗外界电磁干扰能力强、承受冲击震动能力强，广泛应用于卫星通讯系统处理车辆、特殊指挥车辆、雷达天线车辆等。该系列产品为中国装备制造业国产化提供了多元选择，为中国工业自动化提供了更高保障，为助力中国工业制造之复兴而生。
应用范围
风力发电监测
桥梁与大垻监测
古建筑监测
高铁铁轨监测
地卫星通讯车辆
铁路轨距尺、轨距仪测平
地质设备倾斜监测
工程车辆调平
性能指标
本性能参数只列出±5°、±10°、±30°、±60°系列以作参考,其它测量范围请以最相邻参数为参考。
| rna816t/826t | 条件 | 参数 | | 单位 | ||||
| 测量范围 | | ±5 | ±10 | ±30 | ±60 | ±90 | ° | |
| 测量轴 | | 双轴 | 双轴 | 双轴 | 双轴 | 单轴y | | |
| 分辨率 | | 0.0008 | 0.0008 | 0.0008 | 0.0008 | 0.0008 | ° | |
| 测量精度(rmse) | @25℃ | 0.001 | 0.0015 | 0.002 | 0.005 | 0.007 | ° | |
| 零点温度系数 | -40～85℃ | 0.0002 | 0.0002 | 0.0002 | 0.0002 | 0.0002 | °/℃ | |
| 灵敏度温度系数 | -40～85℃ | ≤20 | ≤20 | ≤20 | ≤20 | ≤20 | ppm/℃ | |
| 上电启动时间 | | <0.5 | <0.5 | <0.5 | <0.5 | <0.5 | s | |
| 响应频率 | | 20 | 20 | 20 | 20 | 20 | hz | |
| 输出速率 | 5hz、10hz、25hz、35hz、50hz、100hz 可设置 | |||||||
| 输出信号 | can2.0a | |||||||
| 电磁兼容性 | 依照en61000和gbt17626 | |||||||
| 平均无故障工作时间（mtbf） | ≥98000小时/次 | |||||||
| 绝缘电阻 | ≥100兆欧 | |||||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | |||||||
| 抗振动 | 10grms、10～1000hz | |||||||
| 防水等级 | ip67 | |||||||
| 电缆线 | 标配1米长度、耐磨、宽温、屏蔽电缆线、航空连接器，重量≤150g | |||||||
| 重量 | ≤400g(不含电缆线) | |||||||
| 电磁兼容 | gb/t17626.2(2018)/iec61000-4-2(2008)（静电放电抗干扰度测试） | |||||||
| gb/t17626.4(2018)/iec61000-4-4(2012)（电快速瞬变脉冲群抗干扰度测试） | ||||||||
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 9 | 12、24 | 36 | v |
| 可定制 | | 其它电压 | | v | |
| 工作电流 | 12v | | 42 | | ma |
| 24v | | 23 | | ma | |
| 工作温度 | | -40 | | 85 | ℃ |
| 存储温度 | | -40 | | 85 | ℃ |

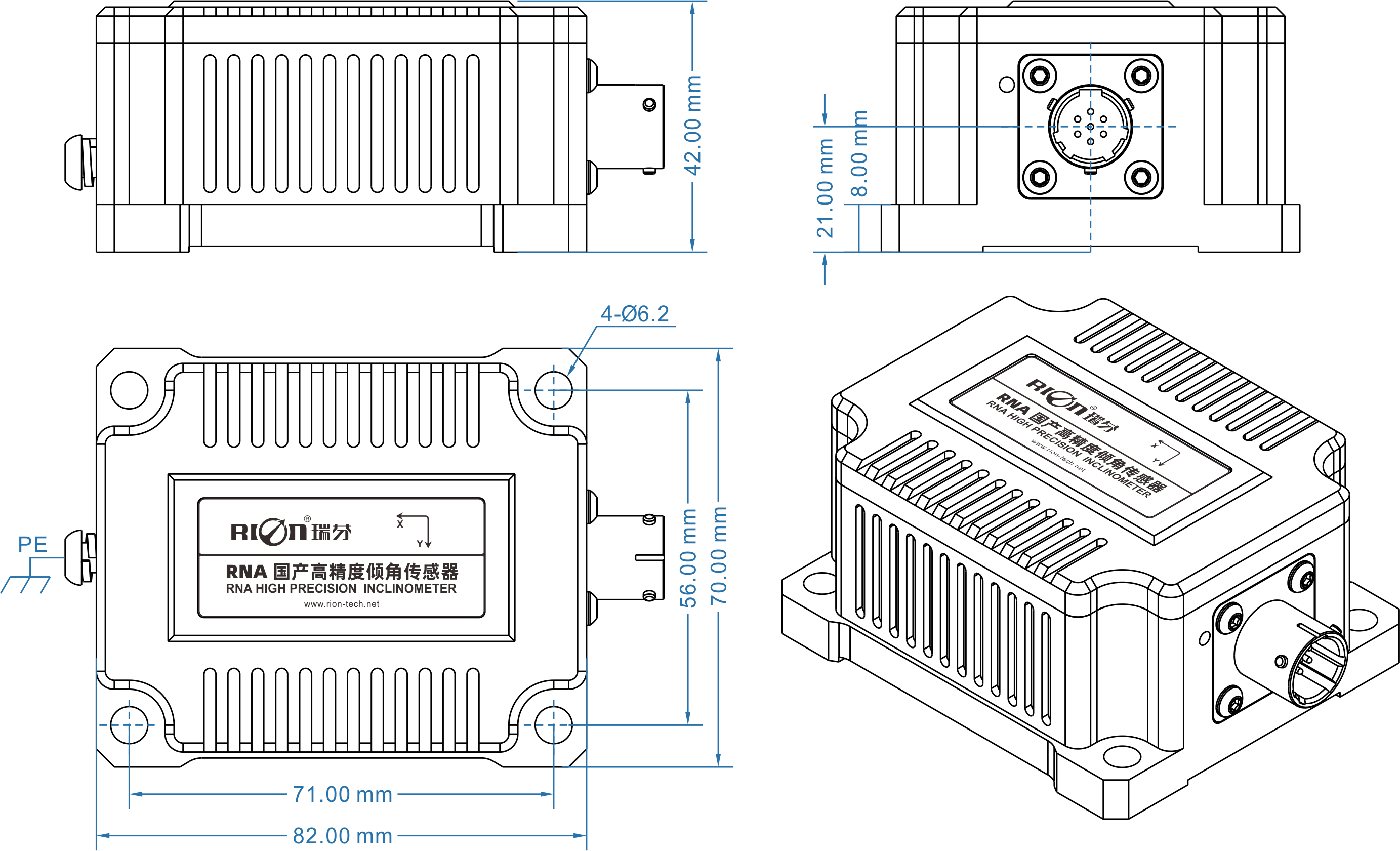

尺寸图
尺寸说明
-
外壳尺寸
l82*w70*h42mm
-
安装尺寸
l71*w56*h8mm
-
安装螺丝
4*m6螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
