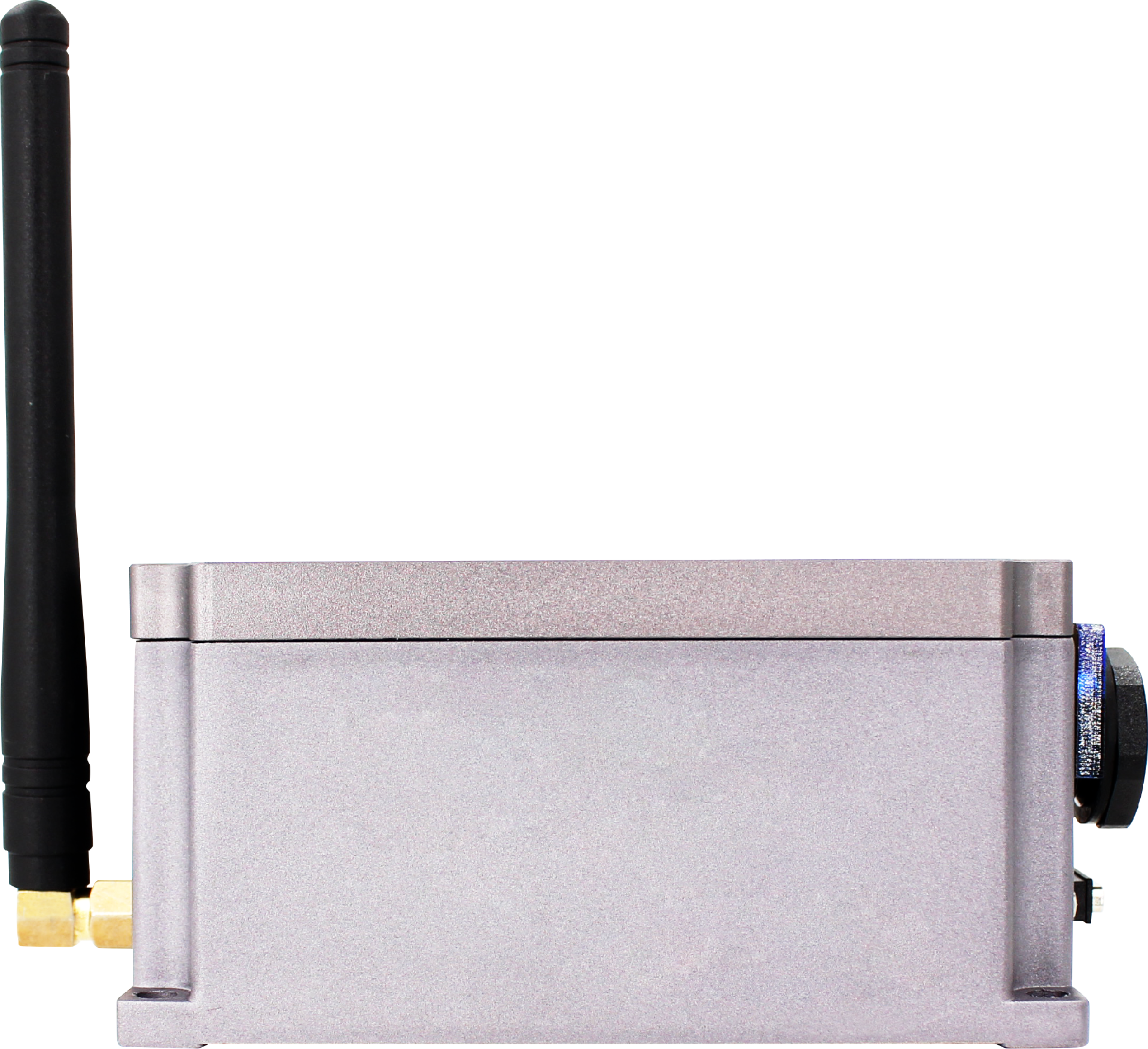

三轴低功耗倾角传感器
三轴倾角测量
nb-iot输出
最高精度0.1°
无线网络输出
宽温工作-20～ 70℃
超低功耗
超长工作5年时间
自带太阳能充电
客户可自设报警角度值
带设零度功能
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
应用范围
户外监测
广告牌监测
滑坡位移监测
桥梁结构健康监测
古建筑物健康监测
高铁线下工程监测
性能指标
| hms200 | 条件 | 参数 | 单位 | |
| 测量范围 | | ±90 | ±90 | ° |
| 测量轴 | | x | y | 轴 |
| 测量精度 | | 0.1 | 0.1 | ° |
| 分辨率 | | 0.05 | ° | |
| z轴测量范围 | | ±180 | ° | |
| z轴测量精度 | | 0.5 | ° | |
| 无线网络 | | nb-iot 物联网 | | |
| 接入平台 | | one net | 可定制 | |
| 协议 | | lwm2m / tcp/ip 两种协议可自主切换 | | |
| 加速度量程 | | ±2 | g | |
| 零偏误差 | | <0.002 | g | |
| 响应带宽 | | 20 | hz | |
| 非线性 | | <0.2 | %fs | |
| 交叉轴灵敏度 | | 1 | % | |
| 共振频率 | | 2.4 | khz | |
| 零点温度系数 | -20～70℃ | 0.008 | °/℃ | |
| 低电量保护 | | <15 | % | |
| 电池出厂默认电量 | ≥60% | |||
| 最长连续工作时间 | 5年（工作 待机模式） | |||
| 电磁兼容性 | 依照en61000和gbt17626 | |||
| 平均无故障工作时间mtbf | ≥50000小时/次 | |||
| 绝缘电阻 | ≥100兆欧 | |||
| 抗冲击 | 10g@11ms、三轴向(半正弦波) | |||
| 抗振动 | 10grms、10～1000hz | |||
| 防水等级 | ip67 | |||
| 重量 | ≤430g(不含电缆线) | |||
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 供电电压 | 标准 | 2.8 | 3.7 | 4.2 | v |
|---|---|---|---|---|---|
| 充电电压 | | 4.2 | 5 | 5 | v |
| 充电电流 | | | 110 | | ma |
| 内置电池容量 | | | 5300 | | mah |
| 工作电流 | 标准 | | 32 | | ma |
| 待机电流 | 标准 | | 0.72 | | ma |
| 充电温度 | | -20 | | 70 | ℃ |
| 工作温度 | | -20 | | 70 | ℃ |
| 存储温度 | | -20 | | 70 | ℃ |

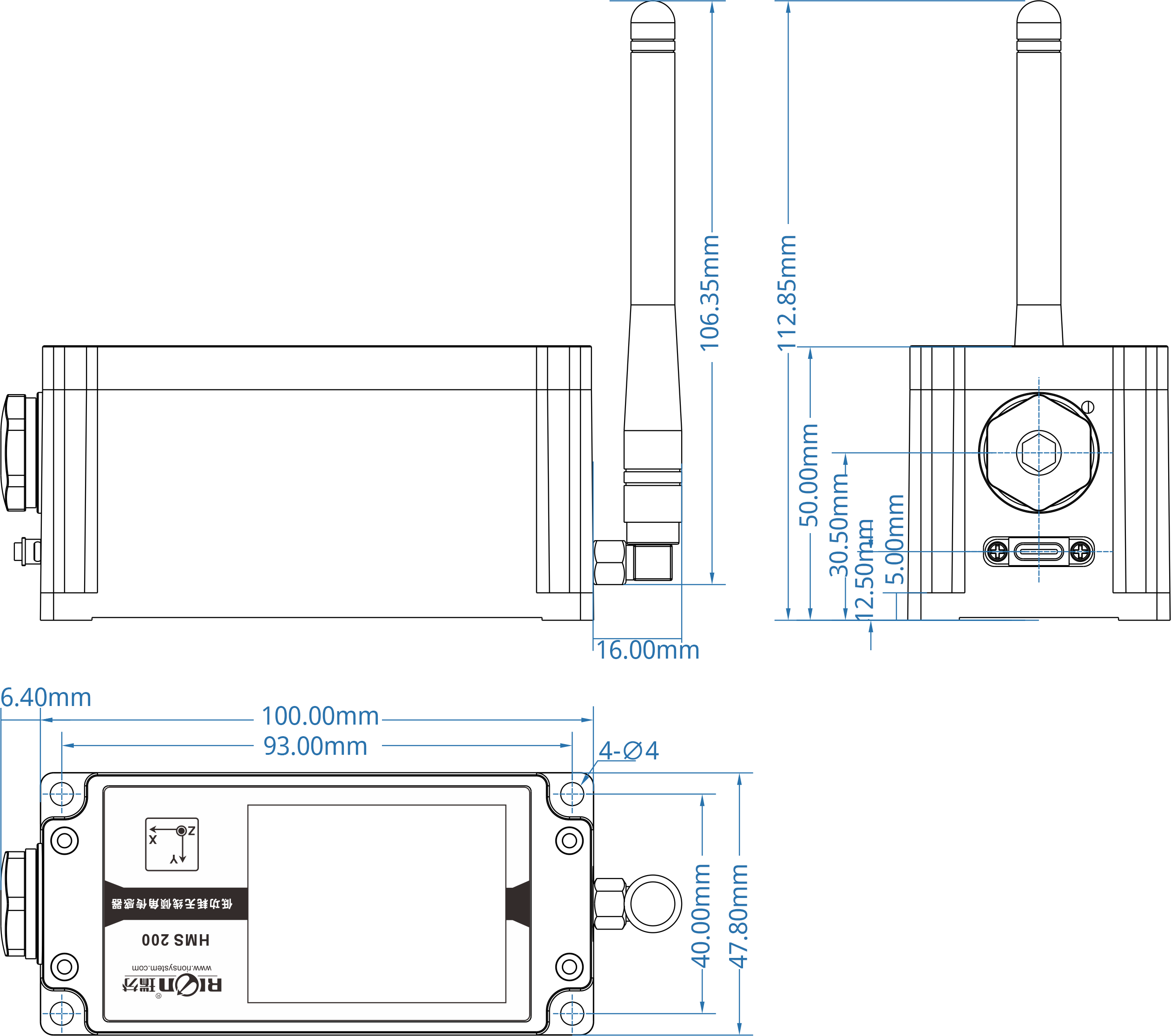

尺寸图
尺寸说明
-
外壳尺寸
l100×w47.8×h50mm
-
安装尺寸
l93×w40×h5mm
-
安装螺丝
4颗m4螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
