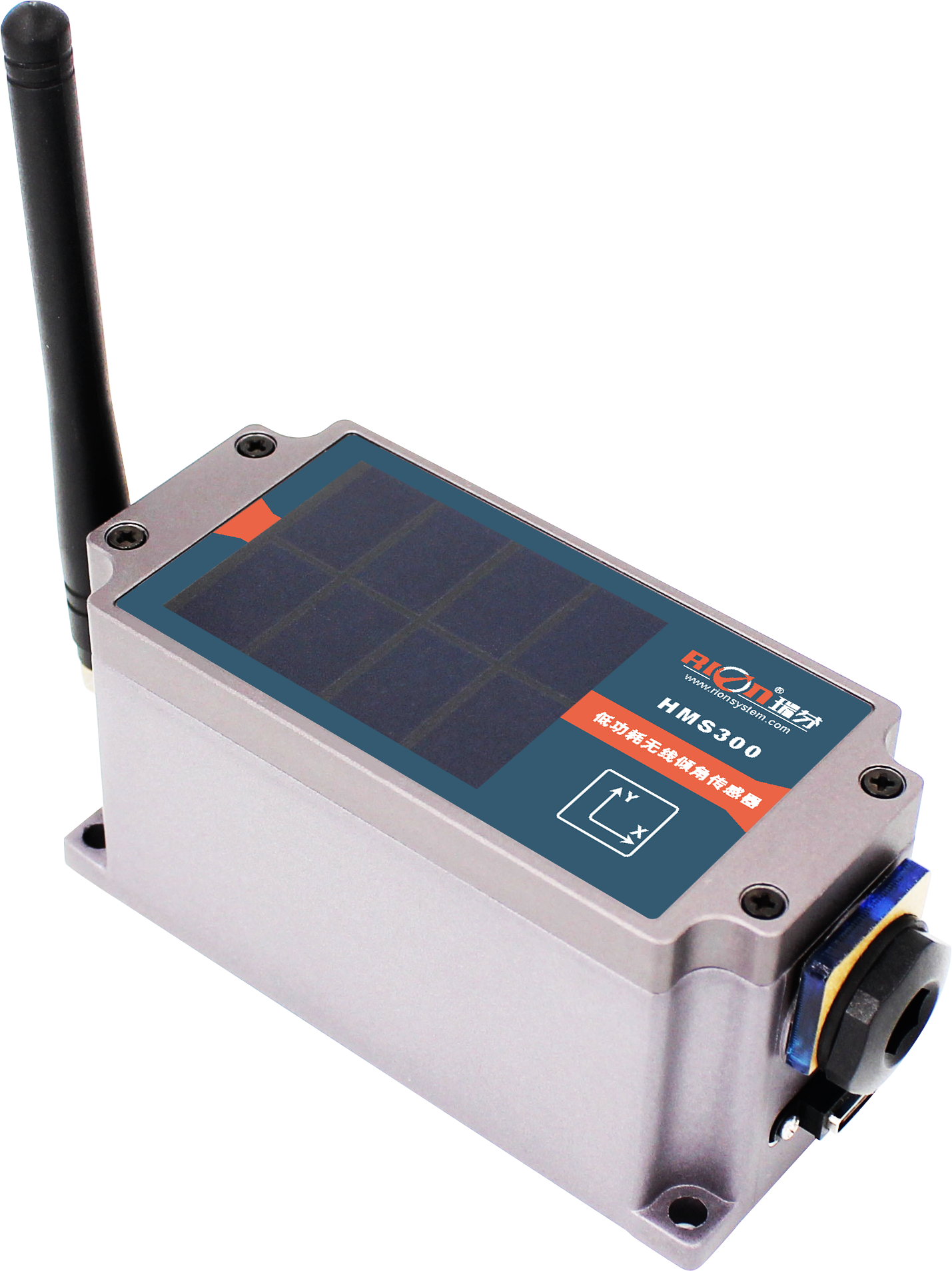

低功耗无线倾角传感器
双轴倾角测量
nb-iot输出
最高精度0.005°
无线网络输出
宽温工作-20～ 70℃
超低功耗
超长工作5年时间
自带太阳能充电
客户可自设报警角度值
带设零度功能
产品介绍
应用范围
性能参数
尺寸图
资料下载
产品介绍
hms300是瑞芬科技自主研发低功耗、远程无线倾角传感器，针对户外无供电使用条件或无需时刻量测但必须定期检测物体姿态角度的行业应用而开发的低功耗远程nb-iot双轴倾角传感器。传感器长期处于待机状态，待机功耗低至0.4ma。传感器根据用户设置的唤醒可定时上传数据到相关平台上，通过网络服务平台用户无需实地勘测便可知被测物体状态。设定报警角度阀值，当超过传感器检测到物体突发超出安全角度值时会主动唤醒设备并第一时间上传警报信息。设定报警加速度阀值，当超过传感器检测到物体突发加速度超出设置的加速度阈值值时会主动唤醒设备并第一时间上传警报信息。该产品主要用于控制各种大型工程设施或设备状态监测，能够”实时”监控物体三轴倾斜状态。产品设计精密，对温度和线性度进行了再次补偿，集成了短路、瞬间高压、极性、涌浪等全面保护功能，适合各种恶劣工业环境作业。在产品的可靠性与稳定性上也采用工业级mcu、三防pcb板、进口电缆、宽温金属外壳等各种措施来提高产品的工业级别。
应用范围

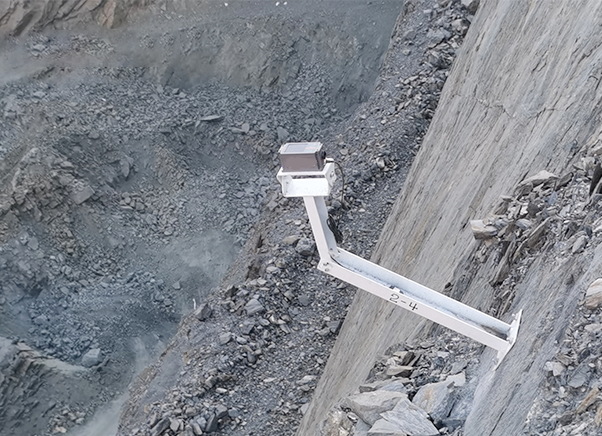

户外监测
广告牌监测
滑坡位移监测
桥梁结构健康监测
古建筑物健康监测
高铁线下工程监测
性能指标
| hms300 | 条件 | 参数 | 单位 |
| 测量范围 | | ±90 | ° |
| 测量轴 | | x y 双轴 | 轴 |
| 分辨率 | | 0.001 | ° |
| 测量精度 | | 0.005（<15°） | ° |
| 无线网络 | | nb-iot 物联网 | |
| 接入平台 | | one net | 可定制 |
| 协议 | | lwm2m / tcp/ip 两种协议可自主切换 | |
| 加速度量程 | | ±2 | g |
| 零偏误差 | | <0.002 | g |
| 响应带宽 | | 20 | hz |
| 非线性 | | <0.1 | %fs |
| 交叉轴灵敏度 | | 1 | % |
| 共振频率 | | 2.4 | khz |
| 零点温度系数 | -20～70℃ | 0.0004 | °/℃ |
| 低电量保护 | | <15 | % |
| 电池出厂默认电量 | ≥60% | ||
| 最长连续工作时间 | 5年（工作 待机模式） | ||
| 电磁兼容性 | 依照en61000和gbt17626 | ||
| 平均无故障工作时间mtbf | ≥50000小时/次 | ||
| 绝缘电阻 | ≥100兆欧 | ||
| 抗冲击 | 10g@11ms、三轴向(半正弦波) | ||
| 抗振动 | 10grms、10～1000hz | ||
| 防水等级 | ip67 | ||
| 重量 | ≤430g(不含电缆线) | ||
产品电气参数
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 3.0 | 3.7 | 4.2 | v |
| 充电电压 | | 3.7 | 5 | 5 | v |
| 充电电流 | | | 100 | | ma |
| 内置电池容量 | | | 5300 | | ma |
| 工作电流 | 标准 | | 32 | | ma |
| 待机电流 | 标准 | | 0.4 | | ma |
| 充电温度 | | -20 | | 70 | ℃ |
| 工作温度 | | -20 | | 70 | ℃ |
| 存储温度 | | -20 | | 70 | ℃ |

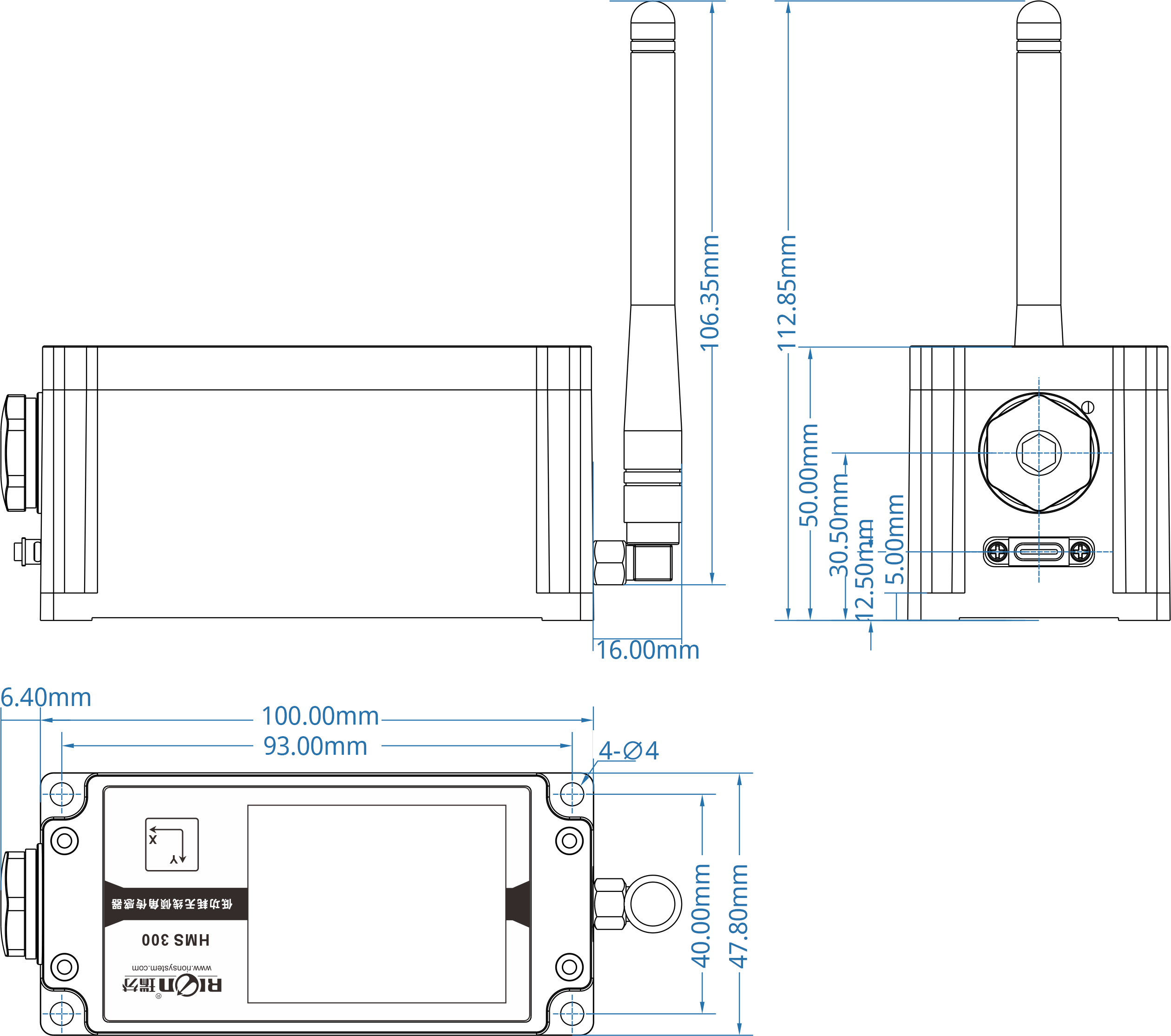

尺寸图
尺寸说明
-
外壳尺寸
l100×w47.8×h50mm
-
安装尺寸
l93×w40×h5mm
-
安装螺丝
4颗m4螺丝
规格书及软件下载
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
